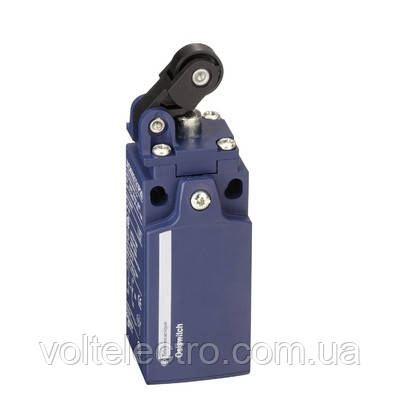

Датчики Telemecanique OsiSense серії XC Плунжерний роликовий важіль Кінцевий вимикач, NO/NC, IP65, DP, пластиковий корпус, 240 В змінного струму

Схема підключення

2-полюсний NC + NO миттєвої дії

Асортимент продукції

Кінцеві вимикачі Telemecanique XC Standard

Назва серії

стандартний формат

Тип продукту або компонента

кінцевий вимикач

Коротка назва пристрою

XCKN

Конструкція датчика

Компактна форма Е

Тип статури

фіксований

Головний тип

головка плунжера

матеріал

пластик

Матеріал корпусу

пластик

Матеріал голови

пластик

Режим фіксації

тілом

Рух робочої головки

лінійний

Тип оператора

Плунжер важеля пружинного повернення термопластик

Тип підходу

Бічний підхід, 1 напрямок

Кабельний ввід

1 вхід для кабельного вводу Pg 11

Тип і склад контактів

1 NC + 1 NO

Контактна операція

швидка дія



Розміри

• (1) 1 різьбовий вхід для кабельного вводу Pg 11
• (2) Ø: 2 подовжених отвори Ø 4,3 x 6,3 в центрах 22 мм, 2 отвори Ø 4,3 в центрах 20 мм.

Монтаж з кабельним введенням

Положення кабельного сальника

• (1) Рекомендовано
• (2) Слід уникати



Характеристики приведення в дію

Активація перемикача на 30° Cam

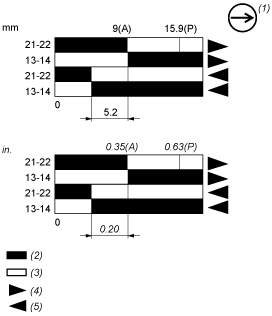

Функціональна схема

• (P) Позитивна точка відкриття
• (A) Переміщення кулачка
• (1) NC контакт із позитивним розмиканням
• (2) Закрито
• (3) Відкрити
• (4) Відключення
• (5) Скидання
