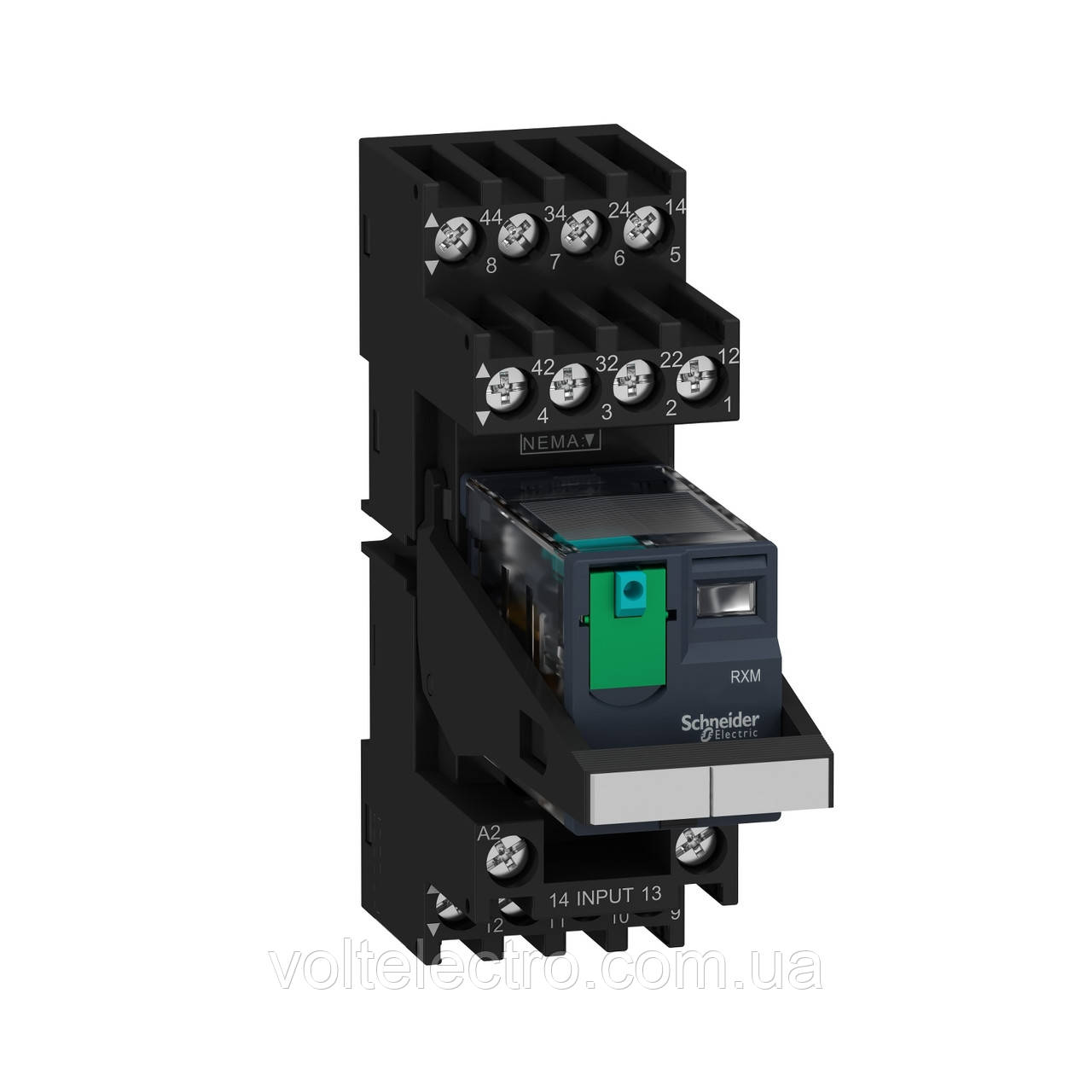

Проміжне реле в зборі Schneider Electric Zelio Relay 2CO 230В АC 10A, LED RXM2AB2P7PVM
-20%
- В наявності
- Код: RXM2AB2P7PVM
720,93 ₴
576,74 ₴
Мінімальна сума замовлення на сайті — 1 000 ₴
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
Проміжне реле в зборі Schneider Electric Zelio Relay 2CO 230В АC 10A, LED RXM2AB2P7PVM
720,93 ₴576,74 ₴
В наявностіОпис
Характеристики
Інформація для замовлення
РЕЛЕ ЕЛ/МЕХ МІНІАТЮРНЕ,2CO,LED,~230В
RXM2AB2P7PVM
Основні документи
Переглянути всі документи
Цей продукт сумісний із
sockets with clamp and socket legend (sold in lots of 30) 24 c Mixed terminal socket RXM2AB2BDPVM (RXM2AB2BD + RXZE2M114M + RXZR335 + RXZL520) 0.099/ 0.218 RXM4AB2BDPVM (RXM4AB2BD + RXZE2M114M + RXZR335 + RXZL520)
| Серія продукту | Електромеханічні реле Harmony |
|---|---|
| Назва серії | RXM series |
| Тип виробу або компоненту | Попередньо змонтоване вставне реле з гніздом |
| Тип реле | Miniature relay |
| Тип контакту та з'єднання | 2 перемикаючі контакти |
| Світлодіодний індикатор стану | З |
| Тип керування | Кнопка перевірки з можливістю блокування |
| [Uc] напруга схеми керування | 230 В змінний струм 50/60 Гц |
| [Ithe] умовний тепловий струм в оболонці | 10 А |
| Максимальний струм у сталому режимі | 10 А |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ впродовж 1.2/50 мкс |
|---|---|
| [Ie] номінальний робочий струм | 6 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально закритий відповідно до МЕК 6 А на 250 В (AC) нормально закритий відповідно до МЕК 10 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально відкритий відповідно до UL 10 А на 250 В (AC) нормально відкритий відповідно до UL |
| Мінімальний струм перемикання | 10 мА |
| Мінімальна напруга перемикання | 17 В |
| Мінімальна комутаційна здатність | 170 мВт на 10 мА, 17 В |
| Електрична зносостійкість | 100000 циклів для резистивний навантаження |
| Діапазон номінальної робочої напруги | 184...253 В змінний струм |
| [Ui] номінальна напруга ізоляції | 250 В відповідно до МЕК |
| Максимальна напруга перемикання | 250 В |
| Поріг напруги відпускання | >= 0.3 Uc змінний струм |
| Струм навантаження | 10 А на 250 В змінний струм 10 А на 28 В постійний струм |
| Робочий час | 20 мс |
| Максимальна комутаційна здатність | 2500 ВА змінний струм 280 Вт постійний струм |
| Середній опір | 15000 Ом на 20 °C +/- 15 % |
| Cереднє споживання котушки | 1,2 В, змінний струм |
| Механічна зносостійкість | 10000000 циклів |
| Показники надійності безпеки | B10d = 100000 |
| Робоча швидкість | <= 1200 циклів/год під навантаженням <= 18000 циклів/год Холостий хід |
| Коефіцієнт використання | 20 % |
| Габаритна ширина CAD | 26,9 мм |
| Габаритна висота CAD | 79 мм |
| Габаритна глибина CAD | 78,45 мм |
| Значення крутного моменту | 1 Н.м |
| Інтегральний час | 20 мс |
| З'єднувальна клемна коробка | Змішаний |
| Клеми підключення | З'єднувач, 1 x 0.25...1 x 2.5 мм² (AWG 22...AWG 14) гнучкий з кабельним наконечником З'єднувач, 2 x 0.25...2 x 1 мм² (AWG 22...AWG 17) гнучкий з кабельним наконечником З'єднувач, 1 x 0.5...1 x 2.5 мм² (AWG 20...AWG 14) твердий без кабельного наконечника З'єднувач, 2 x 0.5...2 x 1.5 мм² (AWG 20...AWG 16) твердий без кабельного наконечника |
| Електрична міцність ізоляції | 1300 В змінний струм між контактами з мікро вимкнення ізоляція 2000 В змінний струм між котушкою і контактом з базова ізоляція ізоляція 2000 В змінний струм між полюсами з базова ізоляція ізоляція |
| Код сумісності | RXM |
| Ступінь захисту | RT I |
| Ступінь забруднення | 2 |
| Робоче положення | Будь-яка позиція |
| Рівні тесту | Рівень А груповий монтаж |
| Опис виробу | Повний комплект |
| Продаж неподільною кількістю | 30 |
| Матеріал контакту | AgNi |
| Форма контакту | Flat (faston type) |
| Маса нетто | 0,096 кгм |
Dimensions Drawings
Dimensions
Connections and Schema
Wiring Diagram
Symbols shown in blue correspond to Nema marking.
| Основні атрибути | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Кількість розмикальних контактів | 2 шт. |
| Технічні характеристики | |
| Номінальний струм | 10 А |
- Ціна: 576,74 ₴
