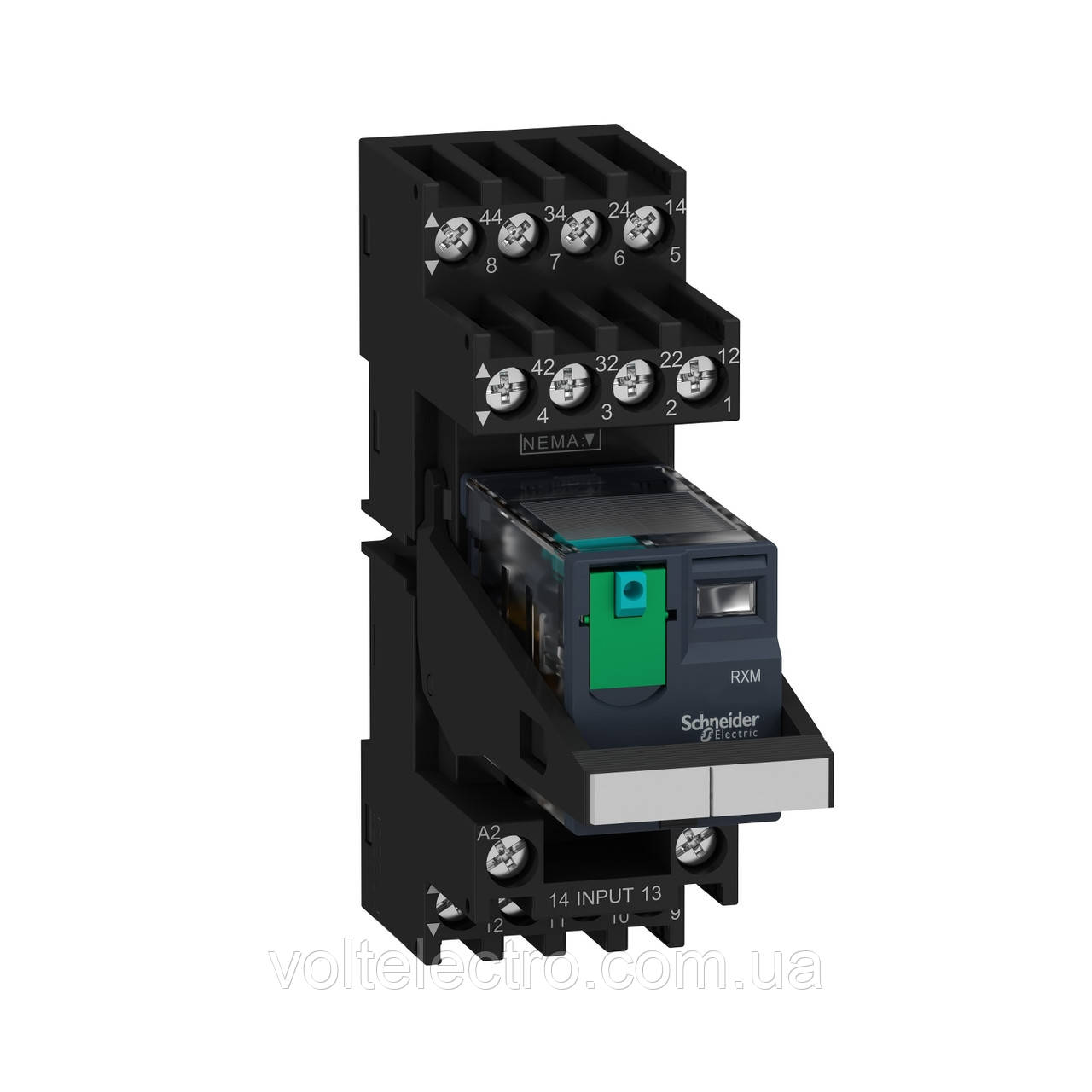

Промежуточное реле Schneider Electric Zelio Relay 4CO, 24В AC, 6A, LED (RXM4AB2B7PVM)
-20%
- В наявності
- Код: RXM4AB2B7PVM
710,59 ₴
568,47 ₴
Мінімальна сума замовлення на сайті — 1 000 ₴
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
Промежуточное реле Schneider Electric Zelio Relay 4CO, 24В AC, 6A, LED (RXM4AB2B7PVM)
710,59 ₴568,47 ₴
В наявностіОпис
Характеристики
Інформація для замовлення
РЕЛЕ ЕЛ/МЕХ МІНІАТЮРНЕ,4CO,LED,~24В
RXM4AB2B7PVM
Основні документи
| Серія продукту | Електромеханічні реле Harmony |
|---|---|
| Назва серії | RXM series |
| Тип виробу або компоненту | Попередньо змонтоване вставне реле з гніздом |
| Тип реле | Miniature relay |
| Тип контакту та з'єднання | 4 перемикаючих контакти |
| Світлодіодний індикатор стану | З |
| Тип керування | Кнопка перевірки з можливістю блокування |
| [Uc] напруга схеми керування | 24 В змінний струм 50/60 Гц |
| [Ithe] умовний тепловий струм в оболонці | 6 А |
| Максимальний струм у сталому режимі | 5 А |
| [Uimp] номінальна імпульсна витримувана напру | 2,5 кВ впродовж 1.2/50 мкс |
|---|---|
| [Ie] номінальний робочий струм | 3 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально закритий відповідно до МЕК 3 А на 250 В (AC) нормально закритий відповідно до МЕК 6 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально відкритий відповідно до МЕК 6 А на 250 В (AC) нормально відкритий відповідно до МЕК 6 А на 277 В (AC) відповідно до UL 8 А на 30 В (ПОСТІЙНИЙ СТРУМ) відповідно до UL |
| Мінімальний струм перемикання | 10 мА |
| Мінімальна напруга перемикання | 17 В |
| Мінімальна комутаційна здатність | 170 мВт на 10 мА, 17 В |
| Електрична зносостійкість | 100000 циклів для резистивний навантаження |
| Діапазон номінальної робочої напруги | 19.2...26.4 В змінний струм |
| [Ui] номінальна напруга ізоляції | 250 В відповідно до МЕК |
| Максимальна напруга перемикання | 250 В |
| Поріг напруги відпускання | >= 0.3 Uc змінний струм |
| Струм навантаження | 6 А на 250 В змінний струм 6 А на 28 В постійний струм |
| Робочий час | 20 мс |
| Максимальна комутаційна здатність | 1500 ВА/168 ВТ Змінний/постійний струм |
| Середній опір | 180 Ом на 20 °C +/- 10 % |
| Cереднє споживання котушки | 1,2 В, змінний струм |
| Механічна зносостійкість | 10000000 циклів |
| Показники надійності безпеки | B10d = 100000 |
| Робоча швидкість | <= 1200 циклів/год під навантаженням <= 18000 циклів/год Холостий хід |
| Коефіцієнт використання | 20 % |
| Габаритна ширина CAD | 26,9 мм |
| Габаритна висота CAD | 79 мм |
| Габаритна глибина CAD | 78,45 мм |
| Значення крутного моменту | 1 Н.м |
| Інтегральний час | 20 мс |
| З'єднувальна клемна коробка | Змішаний |
| Клеми підключення | З'єднувач, 1 x 0.25...1 x 2.5 мм² (AWG 22...AWG 14) гнучкий з кабельним наконечником З'єднувач, 2 x 0.25...2 x 1 мм² (AWG 22...AWG 17) гнучкий з кабельним наконечником З'єднувач, 1 x 0.5...1 x 2.5 мм² (AWG 20...AWG 14) твердий без кабельного наконечника З'єднувач, 2 x 0.5...2 x 1.5 мм² (AWG 20...AWG 16) твердий без кабельного наконечника |
| Електрична міцність ізоляції | 1300 В змінний струм між контактами з мікро вимкнення ізоляція 2000 В змінний струм між котушкою і контактом з базова ізоляція ізоляція 2000 В змінний струм між полюсами з базова ізоляція ізоляція |
| Код сумісності | RXM |
| Ступінь захисту | RT I |
| Ступінь забруднення | 2 |
| Робоче положення | Будь-яка позиція |
| Рівні тесту | Рівень А груповий монтаж |
| Опис виробу | Повний комплект |
| Продаж неподільною кількістю | 30 |
| Матеріал контакту | AgNi |
| Форма контакту | Flat (faston type) |
| Маса нетто | 0,096 кг |
| Робоча температура навколишнього середови | -40…55 °C |
|---|---|
| Ступінь захисту | IP20 conforming to МЕК 60529 |
| Стандарти | UL 508 МЕК 61810-1 CSA C22.2 № 14 МЕК 61984 |
| Сертифікація виробу | UL Lloyd's CE CSA GOST IECEE CB Scheme |
| Температура навколишнього повітря для збер | -40…85 °C |
| Вібростійкість | 3 gn, амплітуда= +/- 1 мм (f = 10…150 Гц)5 циклов в операції 5 gn, амплітуда= +/- 1 мм (f = 10…150 Гц)5 циклов не в операції |
| Ударостійкість | 10 gn для в дії 30 gn для не працює |
| Тип 1 упаковки | PCE |
|---|---|
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 8,000 см |
| Ширина 1 упаковки | 2,000 см |
| Довжина 1 упаковки | 8,000 см |
| Вага 1 упаковки | 96,000 г |
| Тип 2 упаковки | BB1 |
| Кількість одиниць у 2 упаковці | 30 |
| Висота 2 упаковки | 10,000 см |
| Ширина 2 упаковки | 25,000 см |
| Довжина 2 упаковки | 25,900 см |
| Вага 2 упаковки | 3,216 кг |
| Тип 3 упаковки | S03 |
| Кількість одиниць у 3 упаковці | 60 |
| Висота 3 упаковки | 30,000 см |
| Ширина 3 упаковки | 30,000 см |
| Довжина 3 упаковки | 40,000 см |
| Вага 3 упаковки | 7,198 кг |
Dimensions Drawings
Dimensions
Connections and Schema
Wiring Diagram
Symbols shown in blue correspond to Nema marking.
| Основні атрибути | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Кількість розмикальних контактів | 2 шт. |
| Технічні характеристики | |
| Номінальний струм | 10 А |
