XS112B3PAL2

Індуктивний датчик XS1 M12, L37 мм, латунь, Sn4 мм, 12..24 В постійного струму, кабель 2 м

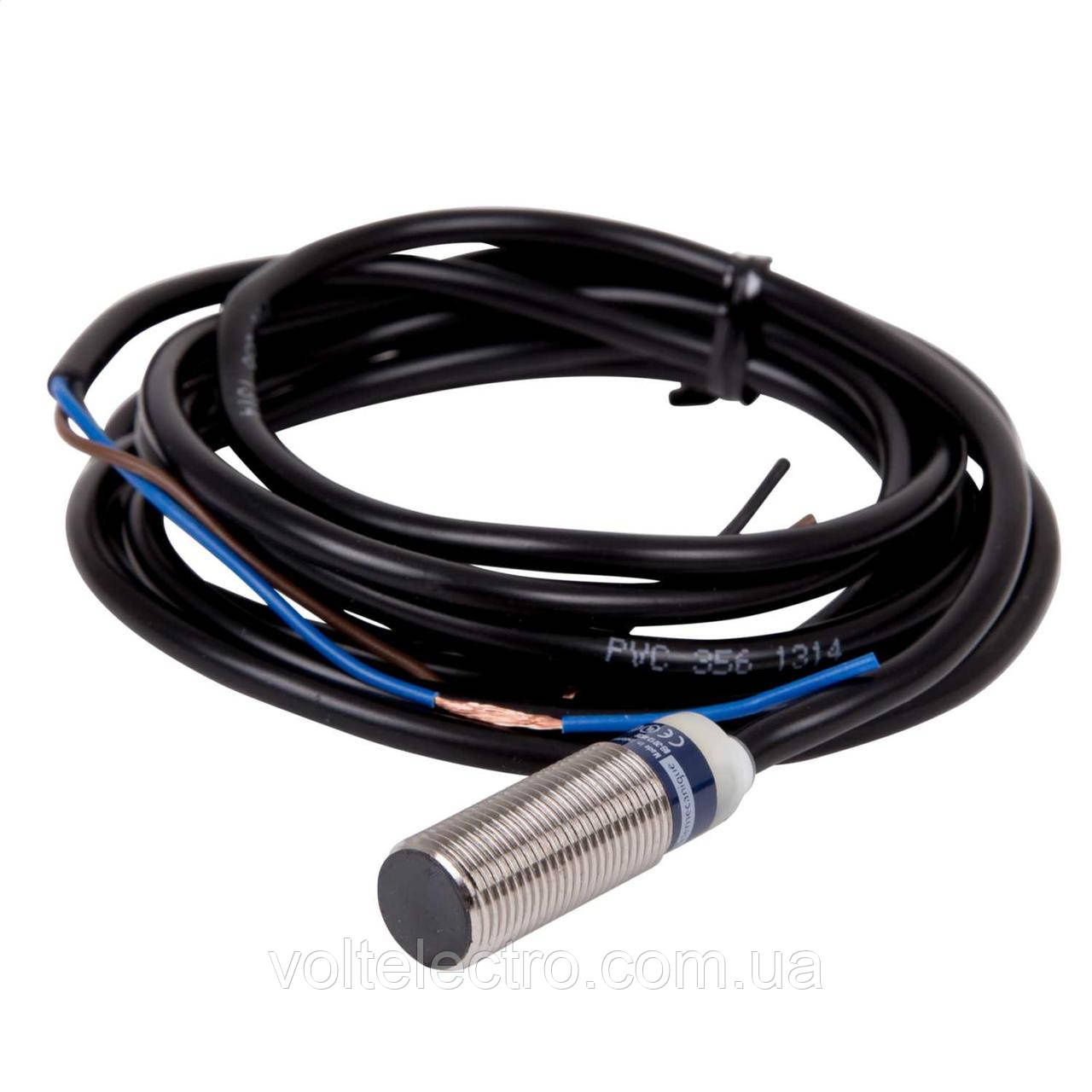

XS112B3PAL2 - це індуктивний датчик у циліндричному різьбовому корпусі M12 з довжиною 37 мм та виготовлений із міцної латуні. Цей датчик призначений для безконтактного та точного визначення металевих об'єктів на відстані до 4 мм. Він працює при напрузі живлення 12...24 VDC, що дає змогу його ефективне використання в автоматизованих системах. Датчик оснащений кабелем завдовжки 2 м.





Технічний паспорт

Головне

Асортимент продукції

Індуктивні датчики наближення Telemecanique XS

Назва серії

Загального призначення

Тип датчика

Індуктивний датчик наближення

Назва датчика

XS1

Застосування пристрою

Мобільне обладнання

Конструкція датчика

Циліндричний М12

Розмір

37 мм

Тип статури

Виправлено

Тип вихідного сигналу

Дискретний

Техніка електропроводки

3-провідний

Дискретна вихідна функція

1 НІ

Допуск до прихованого монтажу сповіщувача

Можливість встановлення врівень

Тип дискретного виходу

ПНП

Матеріал

Метал

Електричне підключення

Кабель

Номінальна напруга живлення [Us]

12...24 В постійного струму із захистом від зворотної полярності

Тип вихідного кола

Округ Колумбія

Комутаційна здатність у мА

<= 200 мА із захистом від перевантаження та короткого замикання

Ступінь захисту IP

IP65 відповідно до IEC 60529, IP67 відповідно до IEC 60529





Доповнюючий

Матеріал корпусу

Нікельована латунь

Виявлення обличчя

Фронтальний

Тип різьби

М12 х 1

Матеріал передньої частини

ППС

Дальність сприйняття

> 2,5...4 мм

Диференціальний хід

1...15 % Sr

Склад кабелю

3 x 0,34 мм²

Світлодіодний індикатор стану

Стан виходу: 1 світлодіод (жовтий)

Матеріал для ізоляції дроту

ПВХ

Частота перемикання

<= 2500 Гц

Падіння напруги

<2 В (замкнуто)

Споживання струму

<= 10 мА без навантаження

Затримка спочатку

10 МІЛІСЕКУНД

Затримка відповіді

0,2 МІЛІСЕКУНДИ

Маркування

CE

Затримка відновлення

0,2 МІЛІСЕКУНДИ

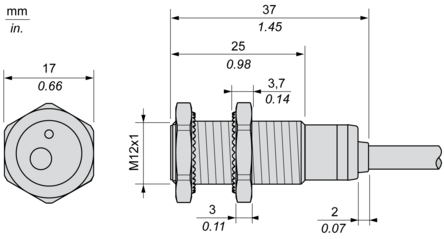

Розміри



Схеми підключення
