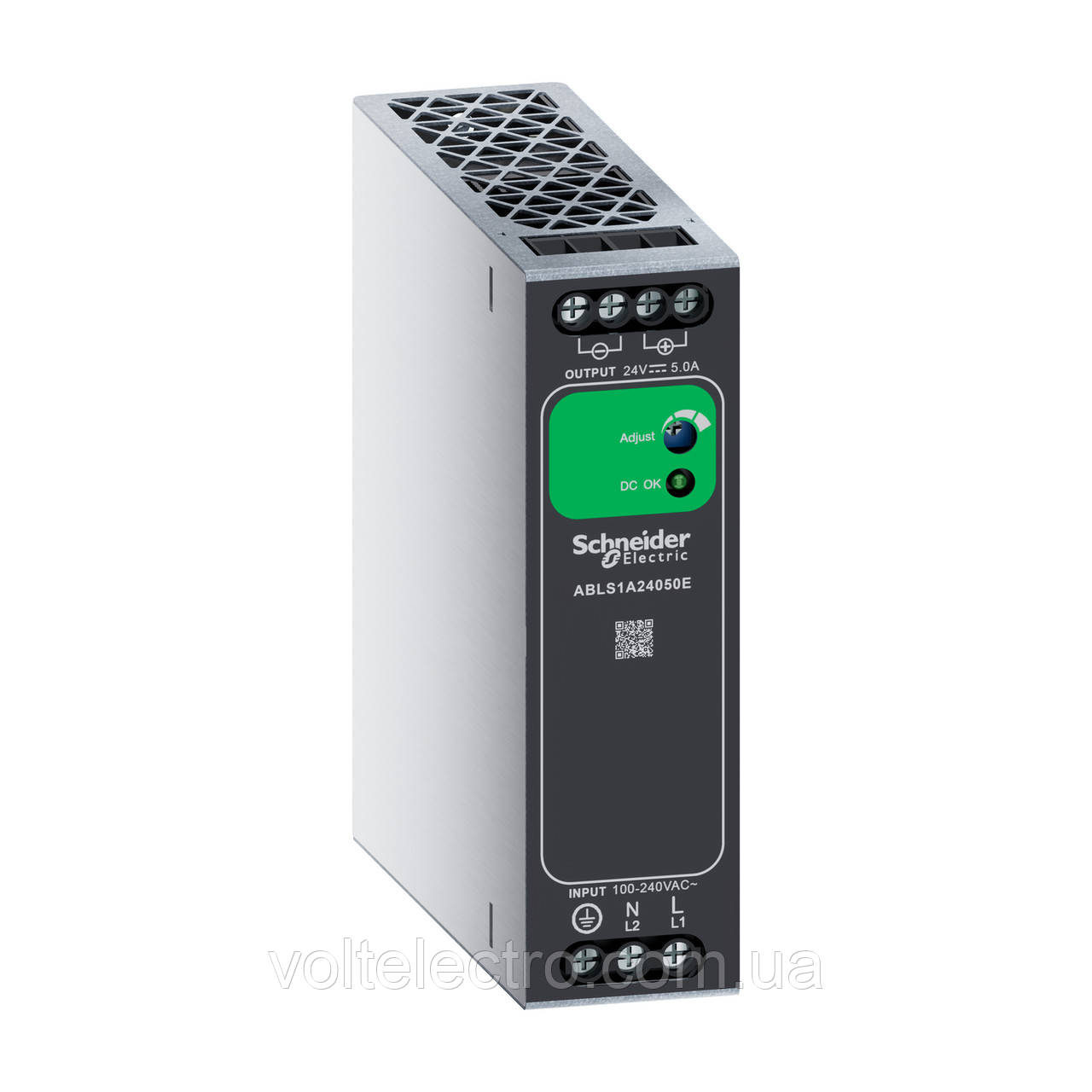

Блок живлення ABLSE 100-240В AC 24В 120 Вт на DIN-рейку IP20 ABLS1A24050E
- В наявності
- Код: ABLS1A24050E
2 583,97 ₴
2 196,38 ₴
- +380 (68) 052-00-91viber Для замовлень Viber
БЛОК ЖИВЛЕННЯ ABLSE 100…240В AC 24В 120 Вт на DIN рейку IP20
ABLS1A24050E
- Захист від перенавантаження може досягати 105% до 130%
- Широкий діапазон напруги від 90 до 264 В змінного струму
- Маркування CE та UKCA, сертифікати cULus, RoHS і REACH, придатні для роботи на більшості ринків
- Режим захисту від короткого замикання в обмеженому струмі
Основні документи
Документи
CAD файли
Опис
Цей продукт є частиною асортименту Easy Modicon ABL2, пропозиції однофазних блоків живлення. Це однофазний БЖ на din-рейку. Він має вихід 24 В постійного струму, номінальну потужність 120 Вт і номінальний струм 5А. Він призначений для загальних виробництв для забезпечення живлення, підходить для навантажень, таких як середні та невеликі ПЛК, датчики, HMI, модулі вводу/виводу, вимикачі, енкодери. Він працює в діапазоні номінальної напруги від 100 В до 240 В змінного струму та діапазоні робочої напруги від 90 В до 264 В змінного струму. Захист від перевантаження може досягати 110 до 130 відсотків. Його розміри 36 мм (ширина) х 125 мм (висота) х 113 мм (глибина) і важить 451 г. Асортимент блоків живлення Easy Modicon був розроблений в основному як економічно ефективне рішення для блоків живлення для загальних галузей промисловості. Він відповідає стандартам безпеки МЕК/EN 62368-1 та нормам UL 508. Він відповідає вимогам директив cULus List, RoHS і REACH. Він оснащений 4 вихідними клемами, що полегшує підключення. Ступінь захисту IP20. Він оснащений потенціометром регулювання вихідної напруги, який може компенсувати будь-які падіння напруги в установках з довгими кабелями.
| Серія продукту | Easy Modicon ABL2 |
|---|---|
| Тип виробу або компоненту | Джерело живлення |
| Тип джерела живлення | Регульований режим перемикання |
| Номінальна потужність [Вт] | 120 В |
| Вхідна напруга | 100...240 В AC однофазний 140...340 В постійний струм |
| Вихідна напруга | 24 В постійний струм |
| Вихідний струм живлення | 5 А |
| Робоче положення | Вертикальне |
| Вібростійкість | 2 gn (f= 10…500 Гц) conforming to МЕК 60068-2-6 |
| Назва тесту | Випромінюване електромагнітне поле conforming to EN 61000-4-3 рівень 3A Електростатичні розряди conforming to EN 61000-4-2 рівень 3B Електричні швидкі перехідні процеси/сплески conforming to EN 61000-4-4 рівень 3B Перенапруга conforming to EN 61000-4-5 рівень 3B Conducted conforming to EN 61000-4-6 рівень 3A Випромінювання conforming to EN 55032 |
| Межі вхідної напруги | 90...264 В змінний струм 127...370 V постійний струм |
|---|---|
| Частота мережі | 47...63 Гц |
| Максимальний пусковий струм | 20 А at 115 В AC 35 А at 230 В AC |
| Коефіцієнт потужності [cos φ] | 0,4…0,6 |
| Коефіцієнт корисної дії | 87 % |
| Споживання струму | 1.34 A at 240 В 2.38 A at 100 В |
| Тип захисту входу | Вбудований запобіжник (не взаємозамінний) |
| Межі вихідної напруги | 21.6...27.6 V |
| Стабілізація вхідної напруги та навантажен | +/- 1 % |
| Час витримки | >= 12 мс at 115 В |
| Тип захисту виходу | Від перевантаження, protection technology: 1.1...1.3 x In overload protection Від перенапруги, protection technology: tripping if U between 29...33 V Від короткого замикання, protection technology: автоматичне скидання Тепловий, protection technology: auto reset |
| Клеми підключення | For заземлення: гвинтові клеми, connection capacity: 1 x 4 мм² AWG 12 For вхідне з'єднання: гвинтові клеми, connection capacity: 2 x 4 мм² AWG 12 For вихідне з'єднання: гвинтові клеми, connection capacity: 2 x 4 мм² AWG 12 |
| Маркування | CE UL |
| Висота над рівнем моря | 2000 м 5000 m |
| Категорія перенапруги | II |
| Середній час безвідмовної роботи [MTBF] | 100000 год at 40 °C |
| Світлодіодний індикатор стану | 1 світлодіод (зелений) вихідна напруга |
| Ширина | 36 мм |
| Висота | 125 мм |
| Глибина | 113 мм |
| Маса нетто | 0,451 кг |
| Основні | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Вихідний струм, не більше | 10 А |
| Тип блоку живлення | Імпульсний |
| Тип стабілізації | За напругою |
