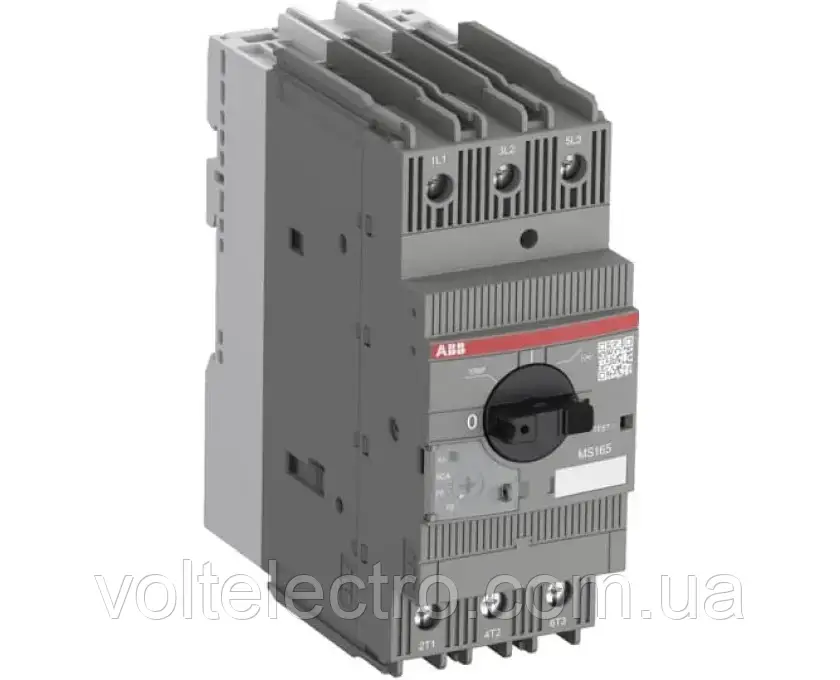

Автомат захисту двигуна (АЗД) MS165-80 70...80А, 37 кВт ABB

MS165 — це компактна та потужна серія для захисту двигуна до 45 кВт (400 В) / 80 A шириною 55 мм. Вони забезпечують надійний захист двигунів у разі перевантаження або обриву фази. Пристрої мають клас спрацьовування 10.
Цей тип також має чітку та надійну індикацію несправності в окремому вікні у разі короткого замикання. Іншими функціями є вбудована функція відключення, температурна компенсація, механізм без відключення та поворотна ручка з чіткою індикацією положення перемикача. Ручний пускач двигуна (також відомий як автоматичний вимикач захисту двигуна або ручний захист двигуна) підходить для трьох- та однофазних застосувань. Ручка замикається для захисту від несанкціонованих змін. Допоміжні контакти, сигнальні контакти, розчіплювачі мінімальної напруги, шунтові розчіплювачі, блоки живлення доступні як аксесуар. Ці підходять для всього діапазону MS116/MS132/MS165.

Технічні дані

     Номінальна робоча відключаюча здатність при короткому замиканні (ICS):
         (230 В AC) 30 kA
         (DC 250 V) 3 Poles in Series 100 kA
         (400 В AC) 30 kA
         (440 В AC) 18 kA
         (500 В AC) 10 kA
         (690 В AC) 6 kA

     Номінальна гранична відключаюча здатність при короткому замиканні (Icu):
         (230 В AC) 30 kA
         (DC 250 В) 100 kA
         (400 В AC) 30 kA
         (440 В AC) 18 kA
         (500 В AC) 10 kA
         (690 В AC) 8 kA

     Уставка номінального миттєвого струму короткого замикання (Ii):
         1120 A

     Діапазон налаштування:
         70 ... 80 A

     Номінальна робоча потужність, AC-3 (Pe):
         (400 V) Three Phase 45 kW

     Номінальна робоча потужність, AC-3e (Pe):
         (400 V) Three Phase 45 kW

     Номінальна робоча напруга:
         Головна ланцюг 690 V AC
         Головна ланцюг 250 V DC

     Номінальний робочий струм (Ie):
         80 A

     Номінальний робочий струм, АС-3 (Ie):
         80 A

     Номінальний робочий струм, АС-3e (Ie):
         80 A

     Номінальний робочий струм, DC-5 (Ie):
         80 A

     Номінальна частота (f):
         Головний ланцюг 50 Hz
         Головний ланцюг 60 Hz

     Номінальна витримувана імпульсна напруга (Uimp):
         Головний ланцюг 8 kV

     Номінальна напруга ізоляції (Ui):
         1000 V

     Втрати потужності:
         at Rated Operating Conditions per Pole 6.27 ... 8.33 W

     Кількість полюсів:
         3

     Умовний тепловий струм на відкритому повітрі (Ith):
         Main Circuit 80 A

     Ступінь захисту:
         Housing IP20
         Main Circuit Terminals IP10

     Ступінь забруднення:
         ступінь забруднення 3

     Комутаційна зносостійкість:
         20000 цикл

     Механічна зносостійкість:
         50000 цикл

     Тип клем:
         Клеми з гвинтовим затискачем
