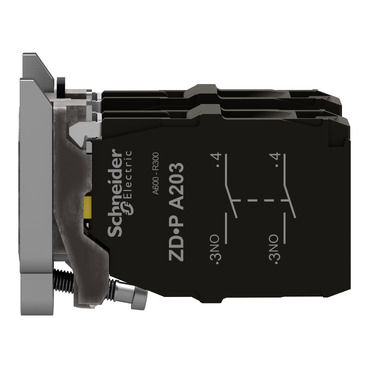

Корпус/контакт в зборі для контролера джойстика 4 нормально відкритих
- В наявності
- Код: ZD4PA203
1 668,06 ₴
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
Корпус/контакт в зборі для контролера джойстика 4 нормально відкритих
1 668,06 ₴
В наявностіОпис
Характеристики
Інформація для замовлення
ВАЖІЛЬ ДЖОЙСТИКА
ZD4PA203
Швидке та легке складання та розбирання
Міцність, що дозволяє витримувати суворі умови експлуатації
Різні типи з'єднання: гвинтовий затискач, роз'єм, роз'єм Faston або пружинний затискач
Відмінне механічне з'єднання з головкою оператора
Широкий вибір контактних блоків загального або специфічного призначення (слабкострумові, стандартні)
⚙️ Основні технічні характеристики
Цей елемент є конструктивною частиною промислових пультів керування та систем автоматизації. Його ключові параметри:
- Тип пристрою: Контактний блок у зборі з металевим кріпильним ковпачком/основою.
- Сумісність: Використовується з 4-позиційними головками перемикачів-джойстиків серії Schneider Electric Harmony XB4.
- Конфігурація контактів: 4 нормально відкриті (NO) контактні групи — по 1 контакту на кожен напрямок руху важеля.
- Матеріал основи: Хромований метал підвищеної міцності.
- Тип підключення: Гвинтові затискачі для надійної фіксації дротів.
- Електричні характеристики: Номінальна напруга ізоляції до 600 В, робочий струм до 6 А при 120 В змінного струму (AC).
- Температурний діапазон: Стабільна робота в умовах від -25 °C до +70
Основні документи
Документи
Технічні характеристики
| Серія продукту | Harmony XB4 |
|---|---|
| Тип виробу або компоненту | Корпус/контакт в зборі для контролера джойстика |
| Назва пристрою | ZD4 |
| Матеріал фіксуючого кільця | Zamak |
| Продаж неподільною кількістю | 1 |
| Тип контакту та з'єднання | 4 нормально відкритих |
| Робота контакту | Повільне розмикання |
| Клеми підключення | Гвинтові затискачі, <= 2 x 1.5 мм² з кабельним наконечником відповідно до IEC 60947-1 Гвинтові затискачі, >= 1 x 0.22 мм² без кабельного наконечника відповідно до IEC 60947-1 |
| Габаритна ширина CAD | 30 мм |
|---|---|
| Габаритна висота CAD | 47 мм |
| Вага нетто | 0,058 кг |
| Використання контатів | Стандартний |
| Примусове розмикання | Відсутній |
| Механічна зносостійкість | 1000000 циклы |
| Момент затягування | 0,8…1,2 Н.м відповідно до IEC 60947-1 |
| Форма головки гвинта | Хрестовий сумісний з Philips № 1 викрутка Хрестовий сумісний з PZ № 1 викрутка Прорізний сумісний з плоский Ø 4 мм викрутка Прорізний сумісний з плоский Ø 5.5 мм викрутка |
| Матеріал контакту | Срібний сплав (Ag/Ni) |
| Захист від короткого замикання | 10 А плавка вставка тип gG відповідно до IEC 60947-5-1 |
| [Ith] умовний тепловий струм у відкритому вик | 10 А відповідно до IEC 60947-5-1 |
| [Ui] номінальна напруга ізоляції | 600 В (ступінь забруднення 3) відповідно до IEC 60947-1 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до IEC 60947-1 |
| [Ie] номінальний робочий струм | 3 А в 240 В, AC-15, A600 відповідно до IEC 60947-5-1 6 А в 120 В, AC-15, A600 відповідно до IEC 60947-5-1 0,1 А в 600 В, DC-13, Q600 відповідно до IEC 60947-5-1 0,27 А в 250 В, DC-13, Q600 відповідно до IEC 60947-5-1 0,55 А в 125 В, DC-13, Q600 відповідно до IEC 60947-5-1 1,2 А в 600 В, AC-15, A600 відповідно до IEC 60947-5-1 |
| Електрична зносостійкість | 1000000 циклы, AC-15, 2 А на 230 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклы, AC-15, 3 А на 120 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклы, AC-15, 4 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклы, DC-13, 0,2 А на 110 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклы, DC-13, 0,5 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C |
| Електрична надійність | Λ < 10exp(-6) на 5 В та 1 мА в чистому середовищі відповідно до IEC 60947-5-4 Λ < 10exp(-8) на 17 В та 5 мА в чистому середовищі відповідно до IEC 60947-5-4 |
| Опис виробу | Основний елемент |
| Температура навколишнього повітря для збер | -40…70 °C |
|---|---|
| Робоча температура навколишнього середови | -25…70 °C |
| Клас захисту від ураження електричним стру | Клас I conforming to IEC 60536 |
| Стандарти | IEC 60947-1 UL 508 IEC 60947-5-1 CSA C22.2 № 14 IEC 60947-5-5 IEC 60947-5-4 JIS C8201-5-1 JIS C8201-1 |
| Сертифікація виробу | DNV внесено до реєстру UL LROS (Lloyds реєстр судноплавства) BV CSA |
| Вібростійкість | 5 gn (f= 2…500 Гц) conforming to МЕК 60068-2-6 |
| Ударостійкість | 30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 |
| Основні | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Колір кнопки | Чорний |
| Підсвічування | Ні |
| Користувальницькі характеристики | |
| Підсвітка | Ні |
- Ціна: 1 668,06 ₴
