ДОДАТ.КОНТАКТ

GVAE11

Компонування полюсного контакту:

1 NO + 1 NC

Місце встановлення:

Лицьова сторона

• Новий сучасний зовнішній вигляд усіх машин
• Призначені для використання в електропобутових системах та системах опалення, вентиляції та кондиціонування повітря
• З гвинтами з декількома стандартними головками простіше встановлювати та експлуатувати
• Відповідність стандарту IEC60335-1, підвищена вогнестійкість і пилонепроникність допоміжних компонентів
• Цифрове обслуговування клієнтів для технічної документації

Основні документи

Документи

Паспорт продукту

Інструкція

Каталог

CAD

Розкриття інформації про навколишнє середовище

Переглянути всі документи

Цей продукт сумісний із

Основні функції   (20)

Опис

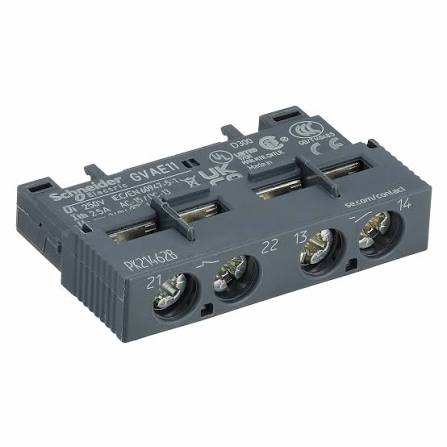

Блок допоміжних контактів TeSys GV для автоматичних вимикачів GV2 і GV3. 1NO+1NC миттєві допоміжні контакти. Розрахований на роботу до 2 А/240 В змінного струму та 1 А/60 В постійного струму. Встановлюється на передній стороні автоматичного вимикача, підключення здійснюється за допомогою гвинтових клем. Продається партіями по 10 одиниць. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC), відповідає вимогам Green Premium (RoHS/REACh).

Технічні характеристики

Главное

Діапазон	TeSys TeSys Deca
Назва пристрою	GVAE
Тип виробу або компоненту	Блок допоміжних контактів
Сумісність продуктів	GV2P GV2L GV2ME GV2LE GV2RT GV2LM GV3P GV3L
Місце встановлення	Лицьова сторона
Компонування полюсного контакту	1 NO + 1 NC
Кількість в одному комплекті	Набір з 10 шт.

Дополнительно

[Ui] номінальна напруга ізоляції	300 В відповідно до UL 508 300 В відповідно до CSA C22.2 № 14 250 В відповідно до IEC 60947-1
[Ue] номінальна робоча напруга	24...240 В змінний струм 24...60 В постійний струм
[Ith] умовний тепловий струм у відкритому вик	2,5 А
Механічна зносостійкість	100000 циклы
Мінімальний струм перемикання	5 мА
Мінімальна напруга перемикання	17 В
Тип захисту	GG запобіжник 10 А Автоматичний вимикач GB2CB06 10 А максимальний
Номінальна робоча потужність [ВА]	120 В·А на 110…120 В AC-15 - комутаційна зносостійкість: 100000 циклы 120 В·А на 230…240 В AC-15 - комутаційна зносостійкість: 100000 циклы 48 В·А на 24 В AC-15 - комутаційна зносостійкість: 100000 циклы 60 В·А на 48 В AC-15 - комутаційна зносостійкість: 100000 циклы
Номінальна робоча потужність [Вт]	15 Вт на 48 В DC-13 - комутаційна зносостійкість: 100000 циклы 24 Вт на 24 В DC-13 - комутаційна зносостійкість: 100000 циклы 9 Вт на 60 В DC-13 - комутаційна зносостійкість: 100000 циклы
Момент затягування	1,7 Н.м гвинтові затискачі
Висота	11 мм
Ширина	45 мм
Глибина	29 мм
Вага нетто	0,02 кг
Колір	Темно-сірий
