Реле напруги ZUBR 3F

• точність вимірювання завдяки алгоритму True RMS
• імпульсний блок живлення — зменшує споживання електроенергії самим реле
• енергонезалежний журнал аварійних спрацьовувань на 100 значень

Трифазне реле напруги

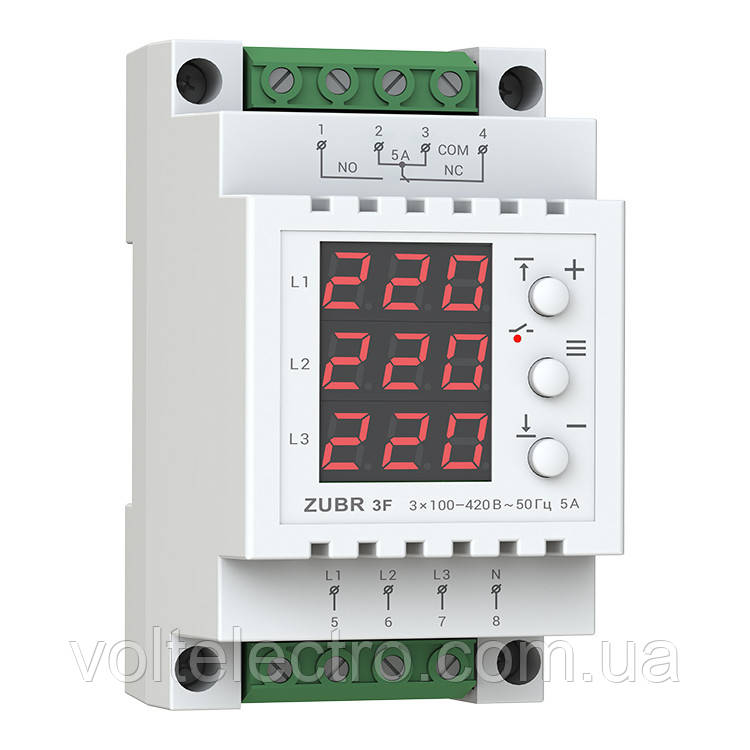

Реле напруги ZUBR 3F призначене для захисту побутового та промислового обладнання (у тому числі трифазних електродвигунів) від перевищення допустимих меж напруги. Реле діє за принципом відсікача: при настанні аварійної ситуації воно вимикає навантаження.

Пристрій контролює послідовність фаз, а також вимикає навантаження при виникненні їх асиметрії. Час вимкнення навантаження, при цьому, можна регулювати.

Для нормальної роботи реле достатньо однієї фази і нуля. Завдяки цьому реле напруги може використовуватися як пов­ноцінний однофазний захист. Без нуля реле напруги працювати не буде.

Для керування трифазним обладнанням необхідно застосовувати контактор.

Ефективний контроль і відображення

У меню ви можете вимкнути контроль порядку чергування, а також перекіс фаз, окремо один від одного. Також можливо вимкнути контроль відсутності фаз (доступно тільки при вимкнутому перекосі). У попередніх версіях реле відсутність фази не вважалась помилкою для використання в однофазному режимі. Тепер ним можна керувати.

Запис аварійних ситуацій в енергонезалежній пам’яті відбувається за їх пріоритетом. Наприклад, якщо в мережі одночасно виникне стрибок напруги та перекіс фаз, то в пам’ять запишеться більш важлива подія — перекіс фаз.

Затримка ввімкнення

Подача навантаження відбувається після закінчення затримки ввімкнення. Ви можете налаштовувати її тривалість від 3 до 600 с, у залежності від типу підключених пристроїв. За замовчуванням установлена модель затримки, яка враховує тривалість аварійної ситуації, дозволяючи швидше відновити роботу обладнання. Але ви можете активувати модель затримки, яка розпочне відлік лише після закінчення аварійної ситуації.

Професійна модель вимкнення

Активуйте професійну модель вимкнення навантаження, яка допоможе уникнути частого відключення обладнання. Вимкнення навантаження не буде відбуватись при безпечних за значенням і тривалістю відхиленнях напруги від норми.

Зручність у користуванні

Реле починає відображати на цифровому екрані поточну напругу кожної із фаз відразу після ввімкнення. Якщо напруга знаходиться в установлених межах, пристрій вмикає подачу навантаження, про що буде сигналізувати червоний індикатор. Керування реле відбувається лише трьома кнопками.

Простий монтаж

Реле встановлюється в розподільний щиток на стандартну DIN-рейку шириною 35 мм. Якщо існує ймовірність потрапляння води на пристрій чи в приміщенні підвищений рівень вологості, тоді щиток повинен відповідати класу захисту IP55 згідно ДСТУ 14254.

Бібліотека фігур для Visio завантажити

Технічні характеристики ZUBR 3F

Відсікач напруги ZUBR 3F призначений для захисту промислового і побутового трифазного електрообладнання (в тому числі трифазних електродвигунів) від зникнення, перевищення допустимих меж напруги, асиметрії (перекосу) фаз. Реле контролю напруги ZUBR 3F також контролює порядок чергування фаз і має регульований час відключення при асиметрії (перекосі) фаз. ZUBR 3F вимірює і відображає поточне діюче значення на кожній з фаз і в разі виходу за допустимі параметри, управляє внутрішнім електромагнітним реле з перекидним контактом. Всі параметри контролю вводяться користувачем за допомогою трьох кнопок, які будуть збережені в енергонезалежній пам'яті пристрою. Живлення 3F походить від вимірюваних фаз. Для ZUBR нормальної роботи пристрою достатньо однієї фази і нуля. Завдяки цьому, 3F може використовуватися як пов- ZUBR ноцінний однофазний захист. Для комутації трифазного устаткування необхідно використовувати контактор. Контактор у комплект поставки не входить.

РЕЛЕ НАПРУГИ ZUBR 3F 5A ОСНОВНІ ХАРАКТЕРИСТИКИ:

• максимальний струм навантаження: 5 А
• межі напруги: верхня: 220-280 В; нижня: 120-210 В
• напруга живлення: не менше 100 В, не більше 400 В
• номінальна потужність навантаження: 3000 ВА
• затримка включення навантаження: 3-600 с
• перекіс фаз: 10-80 В
• час відключення при перекосі фаз: 0-30 с
• кількість комутацій під навантаженням, не менше: 50 000 циклів
• кількість комутацій без навантаження, не менше: 100 000 циклів
• спосіб монтажу: на дін-рейку

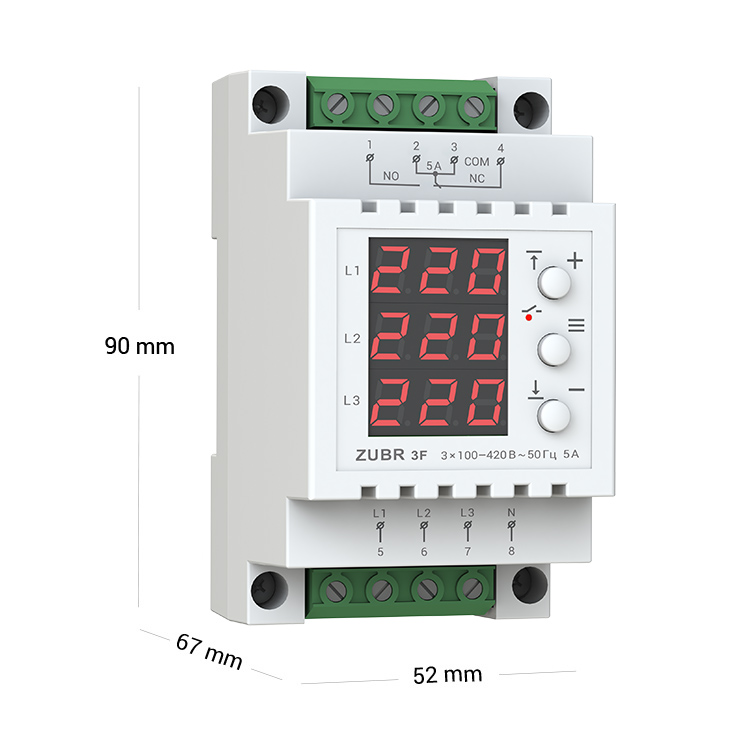

• габаритні розміри ГхШхВ: 80х90х54 мм
• ступінь захисту: IP20
