Zelio Logic реле економ 10вход/вихід =24В без дисплея,

Артикул (номер за Каталогом):

SR2D101BD

Найменування:

Програмований логічний мікроконтролер(інтелектуальне реле) Zelio Logic 2 компактного(нерасширяемого) виконання SR2

Призначення:

Створення невеликих систем автоматизації в промисловості і невиробничої сфери

Застосування:

У промисловості:

- невеликі агрегати для виробництва, складання, обробки і упаковки
- текстильна промисловість, виробництво пластмас, переробка матеріалів
- автоматизація сільськогосподарських машин(системи іригації, насосні агрегати, теплиці)

У невиробничій сфері і будівлях:

- автоматизація шлагбаумів, воріт, систем контролю доступу та освітлення
- автоматизація компресорів та систем кондиціонування повітря

Виконання:

Компактне(нерасширяемое) виконання

Дисплей(екран):

Без дисплея

Годинник:

Без годинника реального часу

Напруга живлення:

24 В DC
Захист від неправильної полярності

Діапазон граничних значень напруги живлення:

19,2...30 В DC

Номінальний споживаний струм:

100 мА

Потужність, що розсіюється:

3 Вт

Входи/Виходи:

Загальна кількість - 10 шт. З них:

- дискретні входи - 6 шт.
- релейні виходи - 4 шт.

Номінальні характеристики входів:

Тип входів(кількість) - дискретні(6 шт., 6 шт. з них можна використовувати і як дискретні, і як аналогові 0...10 В DC)

- Напруга 24 В DC
- Струм 4 мА
- Вхідний опір 7,4 кОм для дискретних входів і 12 кОм для дискретних/аналогових входів
- Захист від неправильного підключення клем(не виконуються програмні інструкції)

Тип входів(кількість) - аналогові(6 з 6 дисктретных)

- Діапазон вхідної напруги - 0...10 В DC або 0...24 В DC
- Вхідний опір - 12 кОм
- Максимальне неразрушающее напруга - В 30 DC
- Дозвіл - 8 біт при максимальній напрузі
- Довжина кабелю(екранованого) до 10 м
- Захист від неправильної полярності

Номінальні характеристики виходів:

Тип виходів(кількість) - релейні(4 шт.)
Тип контакту - АЛЕ (Нормально Відкритий, Замикає)
Гранична робоча напруга - 5...30 В DC або 24...250 В AC
Тепловий струм - 8 А
Мінімальний струм комутації - 10 мА(при напрузі 12 В DC)

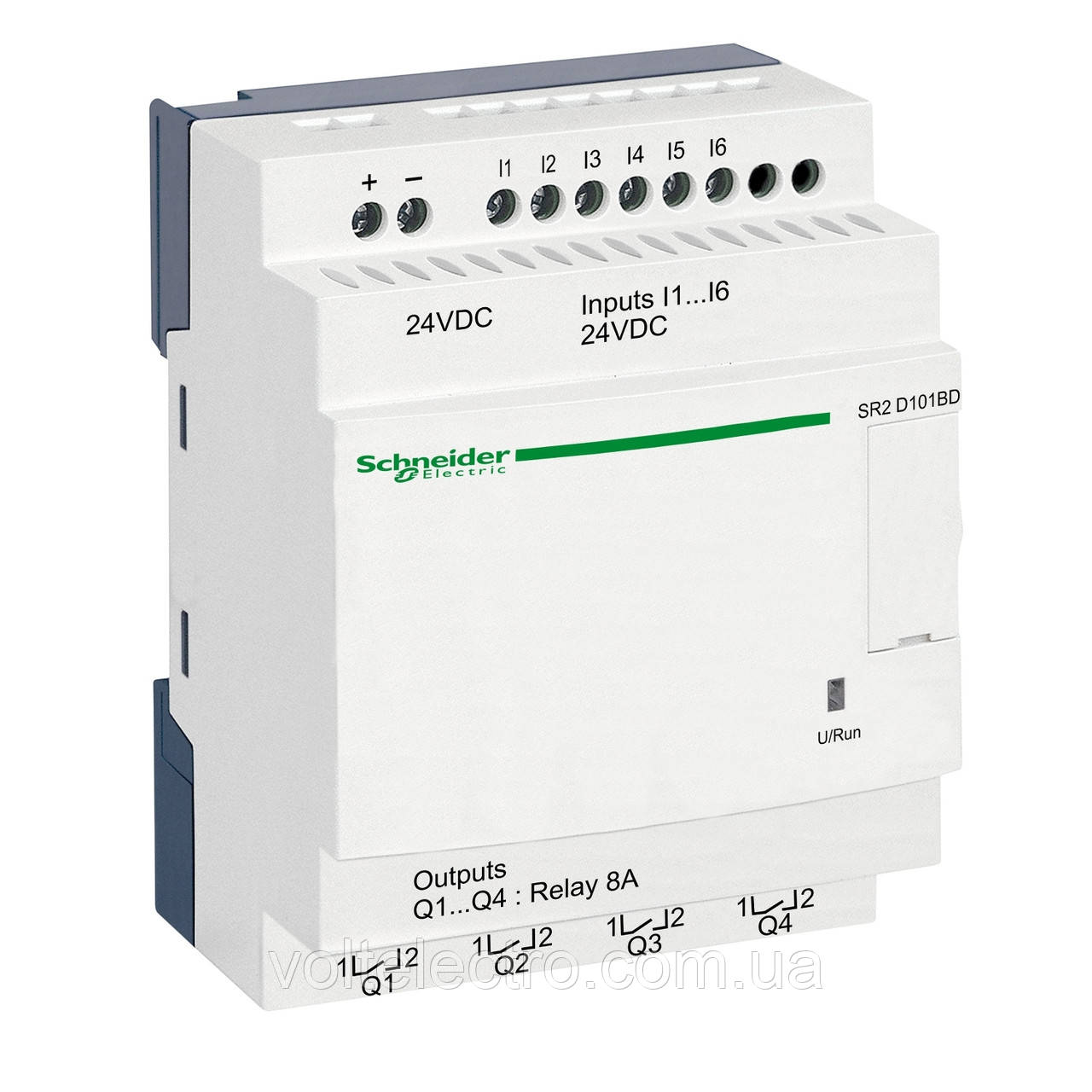

Лицьова панель:

На лицьовій панелі мікроконтролера розташовані:

- дві клеми для підключення живлення(зверху)
- клеми для підключення входів(8 шт., 2 шт. з яких порожні, зверху)
- світлодіодний індикатор робочого стану(наявності живлення) реле
- відсік для картриджа пам'яті, роз'єми для підключення реле до комп'ютера, модемного інтерфейсу - до реле
- клеми для підключення виходів(2 x 4 шт., знизу)

Короткий опис:

ZELIO LOGIC ІНТЕЛЕКТ РЕЛЕ БЕЗ ДИСПЛЕЯ, КОМПАКТ, ТІЛЬКИ LADDER, 6ВХ/4ВЫХ, =24В

Приєднання провідників:

Гнучкий кабель з наконечником: 0,25...2,5 мм²(1 провідник) або 0,25...0,75 мм²(2 провідника)
Полугибкий кабель: 0,2...2,5 мм²(1 провідник)
Жорсткий кабель: 0,2...2,5 мм²(1 провідник) або 0,2...1,5 мм²(2 провідника)

Додаткове обладнання:

Сполучні кабелі SR2CBL** для зв'язку з ПК через COM-порт, згідно з модемним інтерфейсом SR2COM01, згідно з панелями HMI Magelis
З'єднувальний кабель для зв'язку з ПК через USB-порт SR2USB01
Карти пам'яті SR2MEM0* для зберігання даних програмованого реле

Монтаж:

Встановлення на DIN-рейку або на панель гвинтами через отвори в висувних вушках

Габаритні розміри (Ш x В x Г):

71,2 x 90 x 59,5 мм (глибина реле з встановленими SR2USB01 або SR2BTC01 дорівнює 84 мм)

Маса:

0,22 кг

Мінімальна партія:

1 шт. в упаковці

Програмування:

Програмування може здійснюватись:

- автономно за допомогою клавіш самого інтелектуального реле Zelil Logic мовою сходових діаграм LADDER
- на комп'ютері(ПК) за допомогою системи інструментального програмування Zelio Soft 2 тільки на мові LADDER
