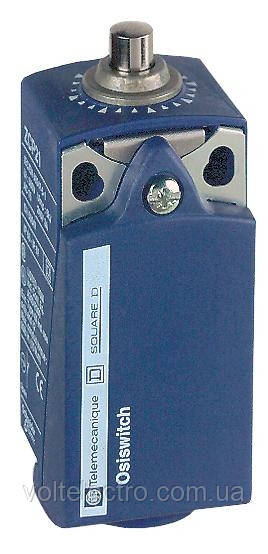

Кінцевий вимикач XCKP, металевий кінцевий плунжер, 1NC+1 NO, snap, M16, Telemecanique XCKP2110P16

Технічний паспорт

Головний

Асортимент продукції

Кінцеві вимикачі Telemecanique XC Standard

Назва серії

Стандартний формат

Тип продукту або компонента

Кінцевий вимикач

Коротка назва пристрою

XCKP

Конструкція датчика

Компактна форма B відповідно до CENELEC EN 50047

Тип статури

Виправлено

Тип головки

Головка плунжера

Матеріал

Пластик

Матеріал корпусу

Пластик

Матеріал головки

Замак

Режим фіксації

По тілу

Рух операційної головки

Лінійний

Тип оператора

Металевий пружинний повернення плунжера

Тип підходу

Вертикальний підхід, 1 напрямок

Тип і склад контактів

1 НЗ + 1 НО

Контактна операція

Швидка дія



Розгорнути все

Технічні креслення

Креслення з розмірами Розміри

• (1) Різьбовий отвір для M16 x 1,5
• (2) 2 видовжені отвори Ø 4,3 x 6,3 мм з відстанню між центрами 22 мм, 2 отвори Ø 4,3 з відстанню між центрами 20 мм.
• (3) 2 отвори Ø 3 для опорних шпильок, глибина 4 мм.

Монтаж та зазор Монтаж з кабельним вводом

Положення кабельного вводу

• (1) Рекомендовано
• (2) Слід уникати

Налаштування

Плунжерні або багатонаправлені головки

З'єднання та схема Схема підключення

2-полюсний NC + NO миттєвої дії

Технічний опис Характеристики спрацьовування

Активація перемикача на кінці

Функціональна діаграма

• (P) Позитивна точка відкриття
• (1) Розмикаючий контакт з примусовим розмиканням
• (2) Закрито
• (3) Відкрито
• (4) Відключення
• (5) Скидання налаштувань
