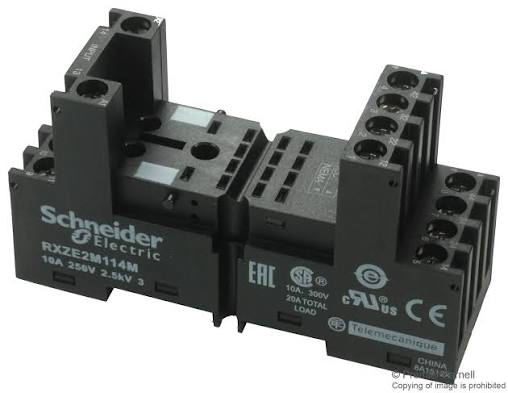

Колодка з комбінованими контактами для типа RXM2/4 RXZE2M114M
- В наявності 49 од.
- Код: RXZE2M114M
254,61 ₴
216,42 ₴
Мінімальна сума замовлення на сайті — 1 250 ₴
- +380 (68) 052-00-91viber Для замовлень Viber
РОЗЕТКА ДЛЯ РЕЛЕ ТИПУ RXM2/4
RXZE2M114M
- Допомагає зменшити розмір шаф, що дає змогу встановлювати майже будь-де
- Сумісність із вставним реле керування Schneider Electric
- Гнучка конструкція для економії простору
- Легке встановлення та підключення реле до розетки
- Працездатність автоматизованих систем з апаратно-інтегрованою логікою для доповнення функцій промислових ПЛК
| сумісність прдуктів | реле RXM с 2 перемикаючий контакт контакт реле RXM с 4 перемикаючий контакт контакт |
|---|
Документи
Опис
Розетка для вставного реле Harmony RXZ має напругу керування 250В змінного струму й 2 перемикальні контакти DPDT (двополюсні з подвійним перекиданням) з номінальним струмом 10А. Має великий вибір кількості контактів для використання з високим номінальним струмом і компактний дизайн. Це допомагає зменшити розміри корпусів і підвищити надійність машин, її можна встановлювати практично в будь-якому місці. Вона сумісна з вставним реле керування. Легке встановлення та підключення до реле через розетку. Придатність для роботи з автоматизованими системами з апаратно-інтегрованою логікою для доповнення функцій промислових програмованих логічних контролерів (ПЛК).
Технічні характеристики
| Серія продукту | Електромеханічні реле Harmony Harmony Таймерні реле |
|---|---|
| Сумісність продуктів | Вставне реле RXM з 2 перемикаючі контакти контакт Вставне реле RXM з 4 перемикаючих контакти контакт Вставне реле REXL з 2 перемикаючі контакти контакт Вставне реле REXL з 4 перемикаючих контакти контакт Вставне реле 782H з 4 перемикаючих контакти контакт |
| Назва пристрою | RXZ |
| [Ith] умовний тепловий струм у відкритому вик | 10 А |
| Тип виробу або компоненту | Розетка |
| Тип контакту та з'єднання | 4 перемикаючих контакти |
| [Ue] номінальна робоча напруга | < 250 В відповідно до МЕК < 300 В відповідно до UL |
|---|---|
| Клеми підключення | Винтовое соединение, 1 x 0.34...1 x 2.5 mm² (AWG 22...AWG 14) гнучкий з кабельним наконечником Винтовое соединение, 2 x 0.34...2 x 1 mm² (AWG 22...AWG 17) гнучкий з кабельним наконечником Винтовое соединение, 1 x 0.5...1 x 2.5 мм² (AWG 20...AWG 14) твердий без кабельного наконечника Винтовое соединение, 2 x 0.5...2 x 1.5 мм² (AWG 20...AWG 16) твердий без кабельного наконечника |
| Форма контакту | Плоский |
| Момент затягування | < 1 Н.м для M3 гвинт(и) |
| Спосіб кріплення | Гвинтом (панель) Замикаючий (симетрична din-рейка 35 мм) |
| Довжина зачистки проводів | 8 мм |
| З'єднувальна клемна коробка | Змішаний |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ |
| Категорія перенапруги | ІІІ |
| Ступінь забруднення | 3 |
| Продаж неподільною кількістю | 10 |
| Ширина | 27 мм |
| Маса нетто | 0,055 кг |
| Сумісність продуктів | Вставне реле RXM з 2 перемикаючі контакти контакт Вставне реле RXM з 4 перемикаючих контакти контакт |
|---|
Dimensions Drawings
Dimensions
(1) Relays
(2) Protection module
(3) Maintaining clamp
(4) 2 elongated holes Ø 3.5 mm x 6.5 mm / Ø 0.13 in. x 0.25 in.
Connections and Schema
Wiring Diagram
| Основні атрибути | |
|---|---|
| Виробник | Schneider Еlectric |
| Країна виробник | Франція |
| Кількість перемикаючих контактів | 4 шт. |
| Ступінь захисту IP | 20 |
- Ціна: 216,42 ₴
