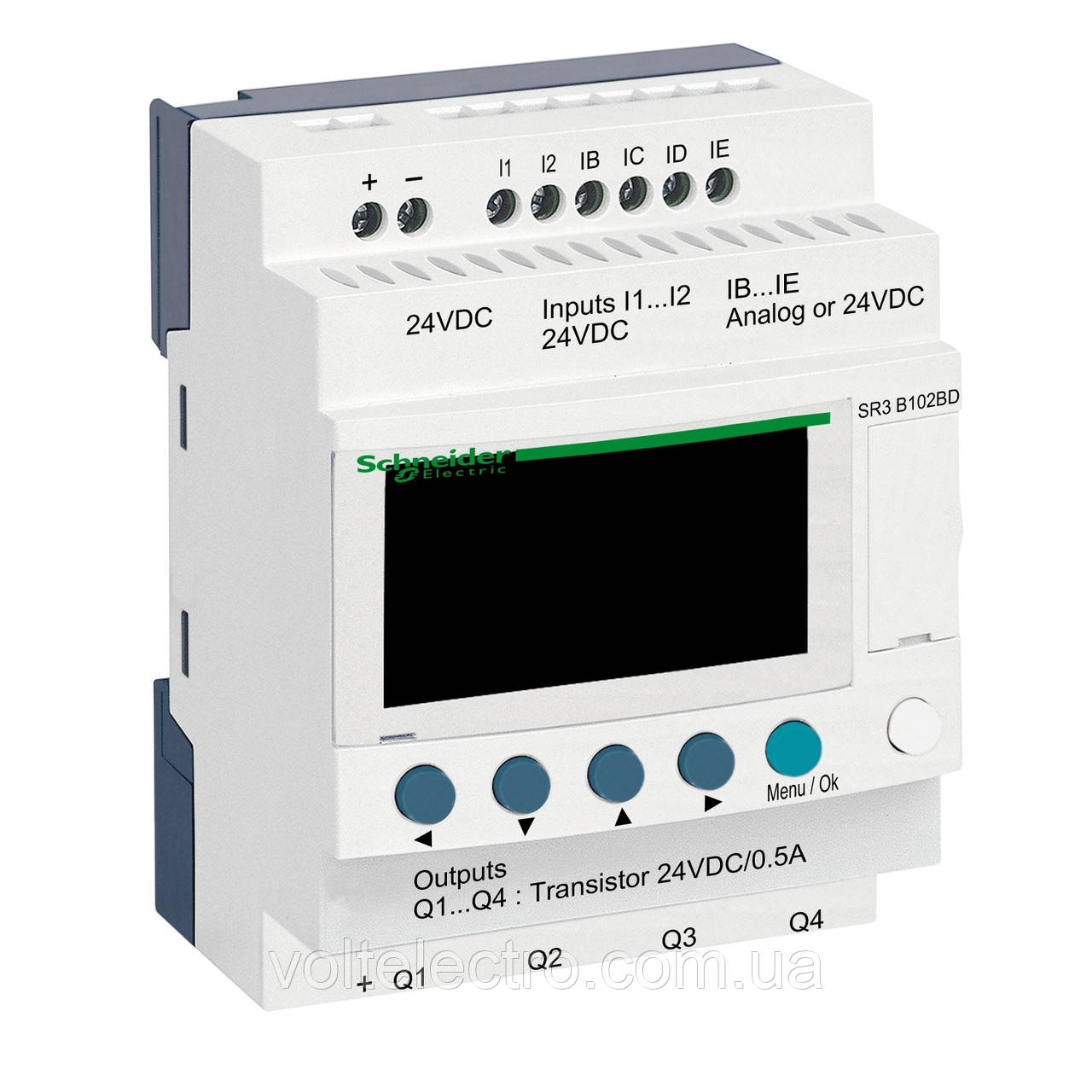

(SR3B102BD) Інтелектуальне реле Zelio 10ВХ/ВИХ.=24В, Дисплей+годинник, Schneider electric

Код: SR3B102BD

Програмований логічний мікроконтролер(інтелектуальне реле) Zelio Logic 2 компактного(не розширюваного) виконання SR3

-Напруга живлення:24 В DC .

-Входи:6 дискретних та 4 аналогових



-Виходи:4 Транзисторних.

-Монтаж:35-мм шина DIN.



Главное

Серія продукту	Zelio Logic
Тип виробу або компоненту	Модульне інтелектуальне реле

Дополнительно

Локальний дисплей	З
Кількість ліній схеми керування	0…500 з FBD програмування 0…240 з драбина програмування
Тривалість циклу	6…90 мс
Термін резервного зберігання даних	10 років на 25 °C
Відхилення ходу годинника	12 хв/рік на 0…55 °C 6 с/місяць на 25 °C
Відповідність	Пам'ять програми при кожному вмиканні
[Us] номінальна напруга живлення	24 В
Межі напруги живлення	19,2…30 В
Максимальний струм джерела живлення	160 мА (з подовжувачами) 50 мА (без подовжувача)
Розсіювана потужність [Вт]	4 В без подовжувача 8 В з подовжувачами
Захист від зворотної полярності	З
Кількість дискретних входів	6 відповідно до МЕК 61131-2 Тип 1
Тип дискретного входу	Резистивний
Напруга дискретного входу	24 В постійна напруга
Струм дискретного входу	4 мА
Частоту чисельних подій	1 кГц для дискретний вхід
Граничний рівень напруги (стан 1)	>= 15 В для I1...IA та IH...IR дискретні вхідні ланцюги >= 15 В для IB...IG використовується як дискретний вхідний ланцюг
Граничний рівень напруги (стан 0)	<= 5 В для I1...IA та IH...IR дискретні вхідні ланцюги <= 5 В для IB...IG використовується як дискретний вхідний ланцюг
Поточний стан 1 гарантовано	>= 1.2 мА (IB...IG використовується як дискретний вхідний ланцюг) >= 2.2 мА (I1...IA та IH...IR дискретні вхідні ланцюги)
Поточний стан 0 гарантовано	<= 0.5 мА (IB...IG використовується як дискретний вхідний ланцюг) <= 0.75 мА (I1...IA та IH...IR дискретні вхідні ланцюги)
Сумісність входу	3-провідні датчики наближення PNP для дискретний вхід
Кількість аналогових входів	4
Тип аналогового входу	Режим синфазного сигналу
Діапазон аналогового входу	0...10 В 0...24 В
Тип датчика температури	NTC 10k на 25 °C NTC 1000k на 25 °C KTY81 210/220/221/222/250 Pt 500
Максимальна допустима напруга	30 V для ланцюг аналогового входу
Роздільна здатність аналогового входу	8 біт
Значення молодшого біта	39 мВ для ланцюг аналогового входу
Час перетворення	Час циклу інтелектуального реле для ланцюг аналогового входу
Пхибка перетворення	+/- 5 % на 25 °C для ланцюг аналогового входу +/- 6.2 % на 55 °C для ланцюг аналогового входу
Стабільність та повторюваність характерис	+/- 2 % на 55 °C для ланцюг аналогового входу
Робоча відстань	10 m between stations, with screened cable (sensor not isolated) для ланцюг аналогового входу
Вхідний повний опір	12 кОм для IB...IG використовується як аналоговий вхідний ланцюг 12 кОм для IB...IG використовується як дискретний вхідний ланцюг 7.4 кОм для I1...IA та IH...IR дискретні вхідні ланцюги
Кількість виходів	4 транзистор
Вихідна напруга	24 В транзисторний вихід
Межі вихідної напруги	19.2...30 В постійний струм (транзисторний вихід)
Струм навантаження	0,5…0,625 А транзисторний вихід
[Ures] залишкова напруга	2 В у стані 1 транзисторний вихід
Захист від перевантаження	З захист від перевантаження для транзисторний вихід
Захист від короткого замикання	З транзисторний вихід
Захист від перенапруги	З захист від перевантаження для транзисторний вихід
Годинник	З
Час реакції	<= 1 мс (Від рівня 0 до рівня 1) для транзисторний вихід <= 1 мс (зі стану 1 в стан 0) для транзисторний вихід
Клеми підключення	Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 25...AWG 14) напівтвердий Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 25...AWG 14) твердий Гвинтові затискачі, 1 x 0.25...1 x 2.5 мм² (AWG 24...AWG 14) гнучкий з кабельним наконечником Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) твердий Гвинтові затискачі, 2 x 0.25...2 x 0.75 мм² (AWG 24...AWG 18) гнучкий з кабельним наконечником
Момент затягування	0,5 Н.м
Категорія перенапруги	ІІІ conforming to МЕК 60664-1
Маса нетто	0,22 кг

Окружающая среда

Стійкість до коротких переривів споживання	1 мс
Сертифікація виробу	GL C-Tick GOST UL CSA
Стандарти	МЕК 60068-2-27 Ea МЕК 60068-2-6 Fc МЕК 61000-4-6 рівень 3 МЕК 61000-4-4 рівень 3 МЕК 61000-4-2 рівень 3 МЕК 61000-4-12 МЕК 61000-4-11 МЕК 61000-4-3 МЕК 61000-4-5
Ступінь захисту	IP20 відповідно до МЕК 60529 (клемна колодка) IP40 відповідно до МЕК 60529 (передня панель)
Характеристики зовнішнього середовища	Директива з електромагнітної сумісності conforming to МЕК 61000-6-2 Директива з електромагнітної сумісності conforming to МЕК 61000-6-3 Директива з електромагнітної сумісності conforming to МЕК 61000-6-4 Директива з електромагнітної сумісності conforming to МЕК 61131-2 зона B Директива про низьку напругу conforming to МЕК 61131-2
Обурення випромінюване/провідне	Клас B відповідно до EN 55022-11 група 1
Ступінь забруднення	2 відповідно до МЕК 61131-2
Робоча температура навколишнього середови	-20…40 °C у невентильованому корпусі відповідно до МЕК 60068-2-1 та МЕК 60068-2-2 -20…55 °C відповідно до МЕК 60068-2-1 та МЕК 60068-2-2
Температура навколишнього повітря для збер	-40…70 °C
Висота над рівнем моря	2000 м
Максимальна висота перенесення	3048 м
Відносна вологість	95 % без конденсату або капання води

Dimensions Drawings

Compact and Modular Smart Relays

Mounting on 35 mm/1.38 in. DIN Rail

(1) With SR2USB01 or SR2BTC01

Screw Fixing (Retractable Lugs)

(1) With SR2USB01 or SR2BTC01

Position of Display

Connections and Schema

Compact and Modular Smart Relays

Connection of Smart Relays on DC Supply

(1) 1 A quick-blow fuse or circuit-breaker.

(2) Fuse or circuit-breaker.

(3) Inductive load.

(4) Q9 and QA: 5 A (max. current in terminal C: 10 A).

Discrete Input Used for 3-Wire Sensors

(1) 1 A quick-blow fuse or circuit-breaker.



Connection of Smart Relays on DC Supply

Analog Inputs

(1) 1 A quick-blow fuse or circuit-breaker.

(2) Ca: Analog sensor / Ta: Analog transmitter.

(3) Recommended values: 2.2 kΩ / 0.5 W (10 kΩ max.)

(4) Screened cables, maximum length 10 m / 32.80 feet.

(5) Analog inputs according to Zelio Logic smart relay type (see table below)

(6) 0-10 Vdc ANALOG



Smart Relays	Analog Inputs
SR2•12••D	IB…IE
SR2A201BD	IB and IC
SR2D201BD	IB and IC
SR2B20••D	IB…IG
SR2E201BD	IB…IG
SR3B10•BD	IB…IE
SR3B26••D	IB…IG







Connection of Smart Relays on DC Supply, with Discrete I/O Extension Modules

SR3B•••JD + SR3XT•••JD, SR3B•••BD + SR3XT•••BD

(1) 1 A quick-blow fuse or circuit-breaker.

(2) Ca: Analog sensor / Ta: Analog transmitter.

(3) Recommended values: 2.2 kΩ / 0.5 W (10 kΩ max.)

(4) Screened cables, maximum length 10 m / 32.80 feet.

NOTE: QF and QG : 5 A for SR3XT141••



Connection of Thermistor Input on DC Supply



NOTE: Ix = IB...IG
