Дискретний модуль до Zelio 10ВХ/ВИХ=24В
- В наявності
- Код: SR3XT101BD
4 268,87 ₴
3 628,54 ₴
Компанія тимчасово не приймає замовлення

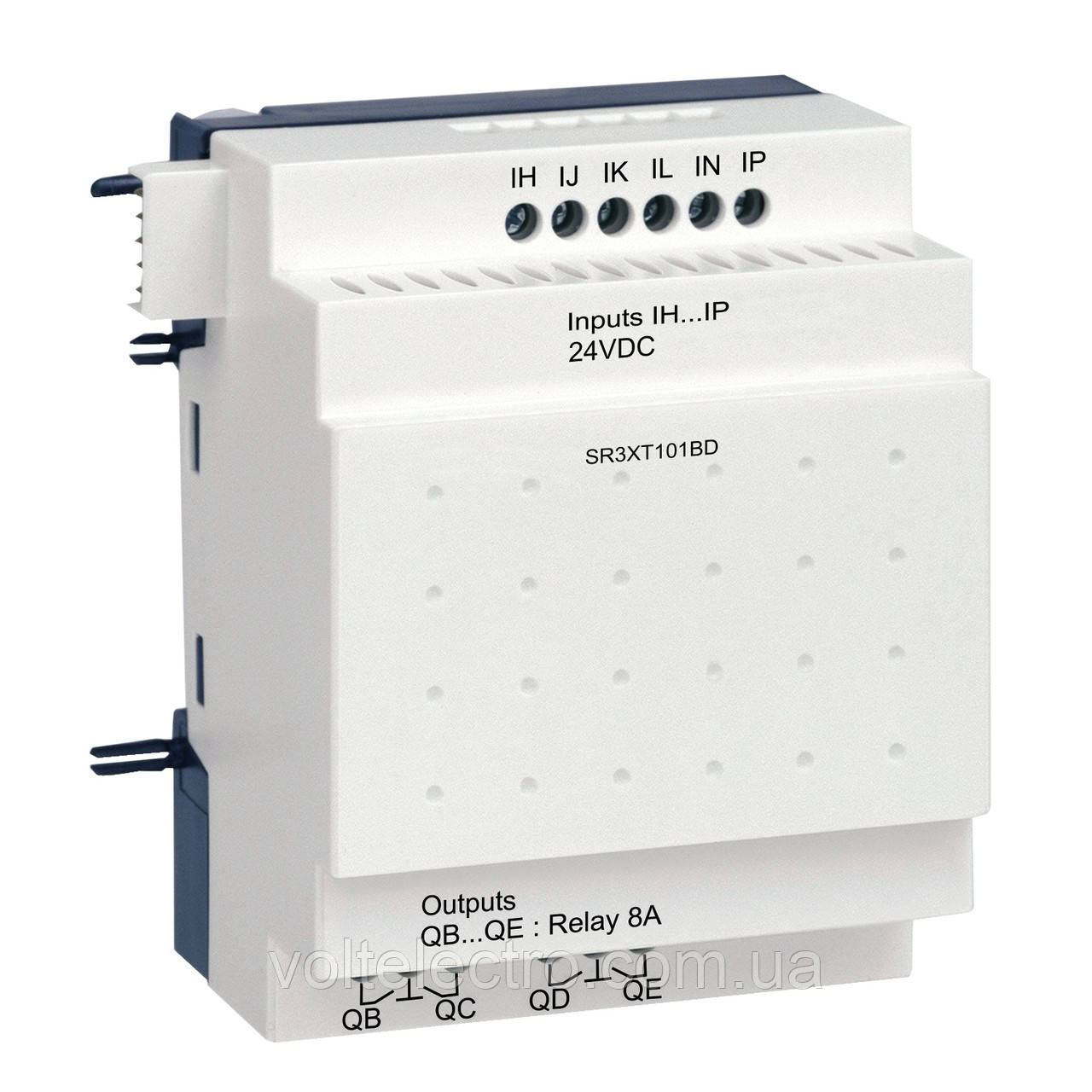

(SR3XT101BD) Дискретний модуль до Zelio 10ВХ/ВИХ=24В, Schneider electric
Код: SR3XT101BDРозширення системи входів/виходів реле Zelio Logic.
-Напруга живлення:24 В DC .
-Входи:6 дискретних.
-Виходи:4 Реле.
-Монтаж:35-мм шина DIN.
-З'єднання з модулем реле за допомогою спеціального роз'єму роз'єму.
| Серія продукту |
Zelio Logic |
|
|---|---|---|
| Тип продукту |
Модуль розширення дискретного вв/вив. |
| к-ть рядків у програмі або функціональних блоків |
120 с мову сходових діаграм LADDER програмування |
|
|---|---|---|
| час циклу |
6...90 мс |
|
| термін резервного зберігання даних |
10 років у 25 °C |
|
| похибка ходу годинника |
12 хвилин на рік 0...55 °C |
|
| Перевірки |
(завантаження) пам'яті програм при кожному включенні живлення |
|
| номінальна напруга живлення [Us] |
24 В пост. струм |
|
| межі напруги живлення |
19,2...30 В |
|
| захист від включення із зворотною полярністю |
З |
|
| кількість дискретних входів |
6 згідно з EN/МЕК 61131-2 тип 1 |
|
| тип дискретного входу |
Резистивні |
|
| напруга дискретного входу |
24 V пост. Струму |
|
| струм дискретного входу |
4 мА |
|
| частота рахунку |
1 кГц для дискретний вхід |
|
| граничний рівень комутації напруги в стані 1 |
>= 15 В для ланцюга дискретних входів I1...IA і IH IR... |
|
| граничний рівень комутації напруги в стані 0 |
<= 5 В для ланцюга дискретних входів I1...IA і IH IR... |
|
| current state 1 guaranteed |
>= 1.2 mA (IB...IG використовується як ланцюг дискретного входу) |
|
| current state 0 guaranteed |
<= 0.5 mA (IB...IG використовується як ланцюг дискретного входу) |
|
| сумісність входу |
3-проводн. безконтактні PNP датчики для дискретний вхід |
|
| вхідний імпеданс |
12 кОм для IB...IG використовується як ланцюг дискретного входу |
|
| Кількість виходів |
4 релейних виходу |
|
| межі вихідної напруги |
24...250 V пер. струм (релейний вихід) |
|
| тип контактів |
Ні для релейний вихід |
|
| вихідний тепловий струм |
8 A для всіх 4 виходів для релейний вихід |
|
| електрична зносостійкість |
AC-15: 500000 цикли в 230 В, 0,9 А для релейний вихід у відповідності з EN/IEC 60947-5-1 |
|
| комутаційна здатність, мА |
>= 10 мА в 12 В (релейний вихід) |
|
| робоча частота, Гц |
0,1 Гц (при Ie) для релейний вихід |
|
| механічна зносостійкість |
10000000 цикли для релейний вихід |
|
| [Up] номінальна імпульсна витримується напруга |
4 кВ згідно з EN/МЕК 60947-1 і EN/МЕК 60664-1 |
|
| час спрацьовування |
10 ms (з сост. 0 у упоряд. 1) для релейний вихід |
|
| з'єднання – клеми |
Гвинтові затискачі, 1 x 0,25...1 x 2,5 мм2 (AWG 24...AWG 14) Гнучкий З кабельним наконечником |
|
| Момент затяжки |
0,5 Н-м |
|
| Категорія перенапруги |
III відповідно до EN/IEC 60664-1 |
|
| Вага |
0,2 кг |
Dimensions Drawings
I/O Extension Modules
Mounting on 35 mm/1.38 in. DIN Rail
Screw Fixing (Retractable Lugs)
|
SR3 |
a (mm/in.) |
G (mm/in.) |
|---|---|---|
|
XT61•• |
35 / 1.38 |
25 / 0.98 |
|
XT101•• |
72 / 2.83 |
60 / 2.36 |
|
XT141•• |
72 / 2.83 |
60 / 2.36 |
Communication Modules
Rail Mounting
Screw Mounting (Retractable Lugs)
Connections and Schema
Connection of Smart Relays on DC Supply, with Discrete I/O Extension Modules
SR3B•••JD + SR3XT•••JD, SR3B•••BD + SR3XT•••BD
(1) 1 A quick-blow fuse or circuit-breaker.
(2) Ca: Analog sensor / Ta: Analog transmitter.
(3) Recommended values: 2.2 kΩ / 0.5 W (10 kΩ max.)
(4) Screened cables, maximum length 10 m / 32.80 feet.
NOTE: QF and QG : 5 A for SR3XT141••
| Основні | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Захист від перепадів напруги | Ні |
| РК дисплей | Ні |
| Стан | Новий |
| Тип монтажу | На DIN рейку |
- Ціна: 3 628,54 ₴
