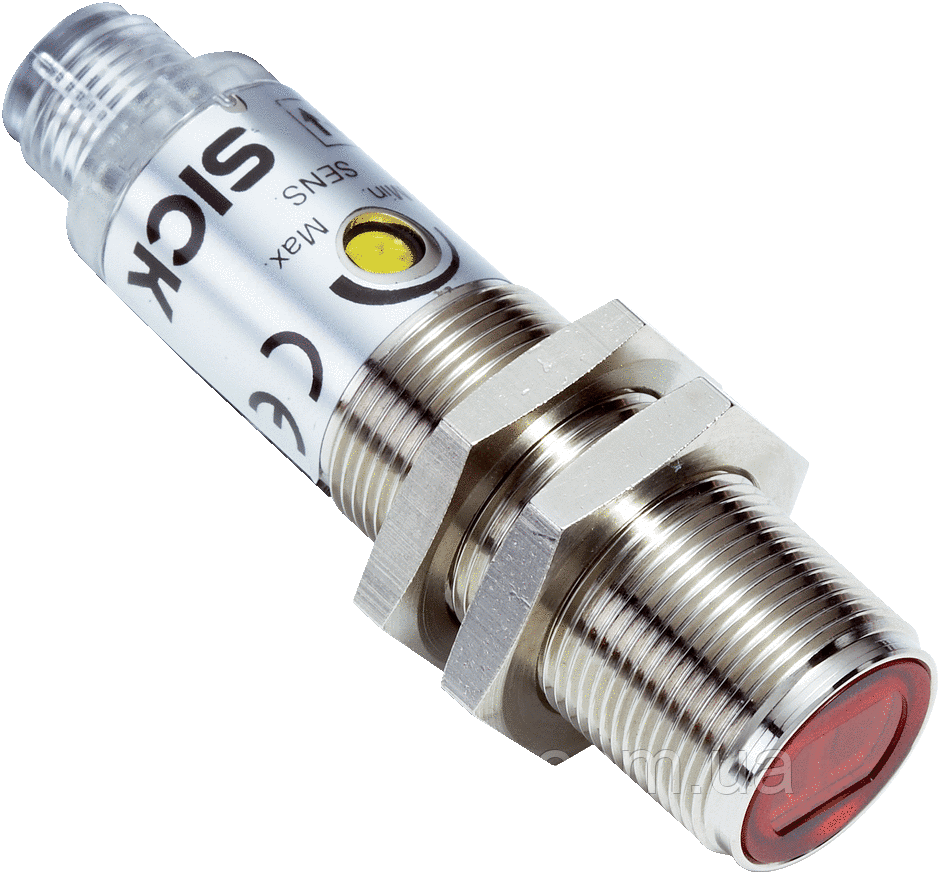

VSE180-2P42432 Фотоелектричний датчик M18 x 1

• ХАРАКТЕРИСТИКИ

  Принцип датчика/виявлення	Однопрохідної датчик (на перетин променя)
  Форма корпусу (вихід світла)	Циліндричний, прямий
  Довжина корпусу	69,8 mm
  Діаметр різьблення (корпус)	M18 x 1
  Оптична вісь	Осьова
  Дистанція роботи, макс.	0 m ... m 28
  Відстань спрацьовування	0 m ... m 20
  Вид випромінювання	Видимий червоний світло
  Джерело світла	Світлодіод 1)
  Розміри світлового плями (відстань)	Ø 1.100 mm (20 m)
  Кут випромінювання	Ок. 5°
  Довжина хвилі	645 nm
  Налаштування	Потенціометр, 270° (Чутливість) 2)

  • 1) Середній термін служби 100 000 годин при TU = +25 °C.
  • 2) Приймач.

• МЕХАНІКА/ЕЛЕКТРОНІКА

  Напруга живлення	10 V DC ... 30 V DC 1)
  Залишкова пульсація	± 10 % 2)
  Споживаний струм, передавач	20 mA 3)
  Споживаний струм, приймач	15 mA 3)
  Тип вихідного сигналу	PNP СВІТЛО/ТЕМНО 4) 4)
  Тип перемикання за вибором	За вибором, через кабель управління L/D
  Сигнальне напруга PNP HIGH/LOW	Ок. UV = 1,8 В/0
  Вихідний струм Iмакс.	≤ 100 mA
  Оцінка	≤ 0,5 ms 5)
  Частота перемикання	1.000 Hz 6)
  Вид підключення	Роз'єм M12, 4-конт.
  Схеми захисту	A 7) B 8) D 9)
  Клас захисту	III
  Вага	94 g
  Матеріал корпусу	Нікельована Латунь і полікарбонат Метал
  Матеріал, оптика	Пластик, PMMA
  Тип захисту	IP67
  Комплект постачання	Кріпильна гайка (4 шт.)
  Діапазон температур при роботі	-25 °C ... +55 °C
  Діапазон температур при зберіганні	-40 °C ... +70 °C
  № файлу UL	NRKH2.E300503 & NRKH8.E300503

Технічні креслення



Опції настройки

схема з'єднань

Розмір світлової плями VSE180-2, 28 m, axial



Діаграма відстаней спрацьовування VSE180-2, 28 m, axial

Характеристика VSE180-2, 28 m, axial

Габаритне креслення VSE180-2, метал, осьовий
