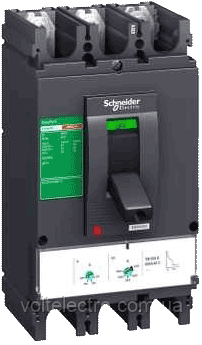

Автоматичний вимикач Schneider Electric EasyPact CVS ТМ-D 400A 3P 36kA (LV540306)
- В наявності
- Код: LV540306
40 476,14 ₴
Компанія тимчасово не приймає замовлення
АВТ.ВИМИКАЧ EASYPACT CVS400F TM400D 3P3D
LV540306
- Видатна довговічність із необхідними вам функціями
- Легко замовляти й зберігати на складі
- Висока якість завдяки використанню передових методів виробництва.
- Модульна конструкція підвищує ефективність виробничого процесу й забезпечує швидше постачання щитового обладнання.
- Відповідає найсуворішим вимогам, забезпечує надійність і безперебійність роботи в системах розподілу
Основні документи
Документи
Опис
EasyPact CVS400F — це 3-полюсний стаціонарний автоматичний вимикач з високим рівнем продуктивності та економічною функціональністю. Це оптимальний вибір для захисту невеликих і середніх будівель. Відключаюча здатність (Icu) становить 36 кА середньоквадратичного значення при 415 В змінного струму 50/60 Гц. Робоча напруга 440 В змінного струму 50/60 Гц. У цей продукт вбудовано термомагнітний розчіплювач 400 А. Розчіплювач TMD забезпечує регульований тепловий захист від перевантаження та фіксований магнітний захист. Ця версія з 3 полюсами (140 мм x 255 мм x 110 мм) поставляється з різними додатковими функціями та аксесуарами. EasyPact CVS400F відповідає міжнародним стандартам (IEC 60947, CCC, EAC). Його можна встановлювати в розподільні щити з ізоляцією класу II, оскільки це пристрій з фронтальною установкою класу II (IEC 60664-1).
Технічні характеристики
| Діапазон | EasyPact |
|---|---|
| Серія продукту | EasyPact CVS400...630 |
| Назва продукту | EasyPact CVS |
| Назва пристрою | CVS400F |
| Тип виробу або компоненту | Автоматичний вимикач |
| Область застосування продукту | Розподіл |
| Опис полюсів | 3P |
| Опис захищених полюсів | 3D |
| Захист від витоків струму на землю (доповне | Відсутній |
| [In] номінальний струм | 400 А на 40 °C |
| Тип мережі | Змінний струм |
| Категорія застосування | Категорія A |
| [Icu] Відключна здатність | 40 кА Icu на 220/240 В змінний струм 50/60 Гц відповідно до IEC 60947-2 36 кА Icu на 380/415 В змінний струм 50/60 Гц відповідно до IEC 60947-2 30 кА Icu на 440 В змінний струм 50/60 Гц відповідно до IEC 60947-2 |
| Найменування розчеплювача | TM-D |
| Технологія розчеплювача | Тепломагнітний |
| Номінал розчеплювача | 400 А на 40 °C |
| Тип захисту | Захист від короткого замикання (магнітний) Захист від перевантаження (тепловий) |
| [Uimp] номінальна імпульсна витримувана напру | 8 кВ відповідно до МЕК 60947-2 |
|---|---|
| Частота мережі | 50/60 Гц |
| Код відключаючої здатності | F |
| [Ics] номінальна робоча здатність відключенн | 40 кА на 220/240 В змінний струм 50/60 Гц відповідно до IEC 60947-2 36 кА на 380/415 В змінний струм 50/60 Гц відповідно до IEC 60947-2 23 кА на 440 В змінний струм 50/60 Гц відповідно до IEC 60947-2 |
| Механічна зносостійкість | 15000 циклы |
| Електрична зносостійкість | 6000 циклы 415 В In відповідно до IEC 60947-2 |
| Тип керування | Перемикач |
| Межі регулювання теплового захисту | 280…400 А |
| Уставка струму Ir захисту з тривалою витримк | Регулюємі |
| Діапазон тривалої затримки спрацьовування | 0.7...1 x In |
| Налаштування тривалої витримки часу | Фіксований |
| Діапазон уставок миттєвого захисту Ii | Регульований |
| Уставка струму миттєвого спрацювання | 5...10 x In |
| Індикатор положення контакту | Так |
| Монтажна опора | Задня панель |
| Спосіб кріплення | Фіксація |
| Верхнє з'єднання | Фронтальний |
| З'єднання з нижньої сторони | Фронтальний |
| Клеми підключення | Гвинтове з'єднання |
| Крок підключення | 45 мм |
| Код сумісності | CVS400 |
| Ширина | 140 мм |
| Глибина | 110 мм |
| Висота | 255 мм |
| Вага нетто | 4,7 кг |
| Основні | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Тип ПЗВ | Вимикач |
| Тип монтажу | Гвинтовий |
| Технічні характеристики | |
| Номінальний струм | 400 А |
- Ціна: 40 476,14 ₴
