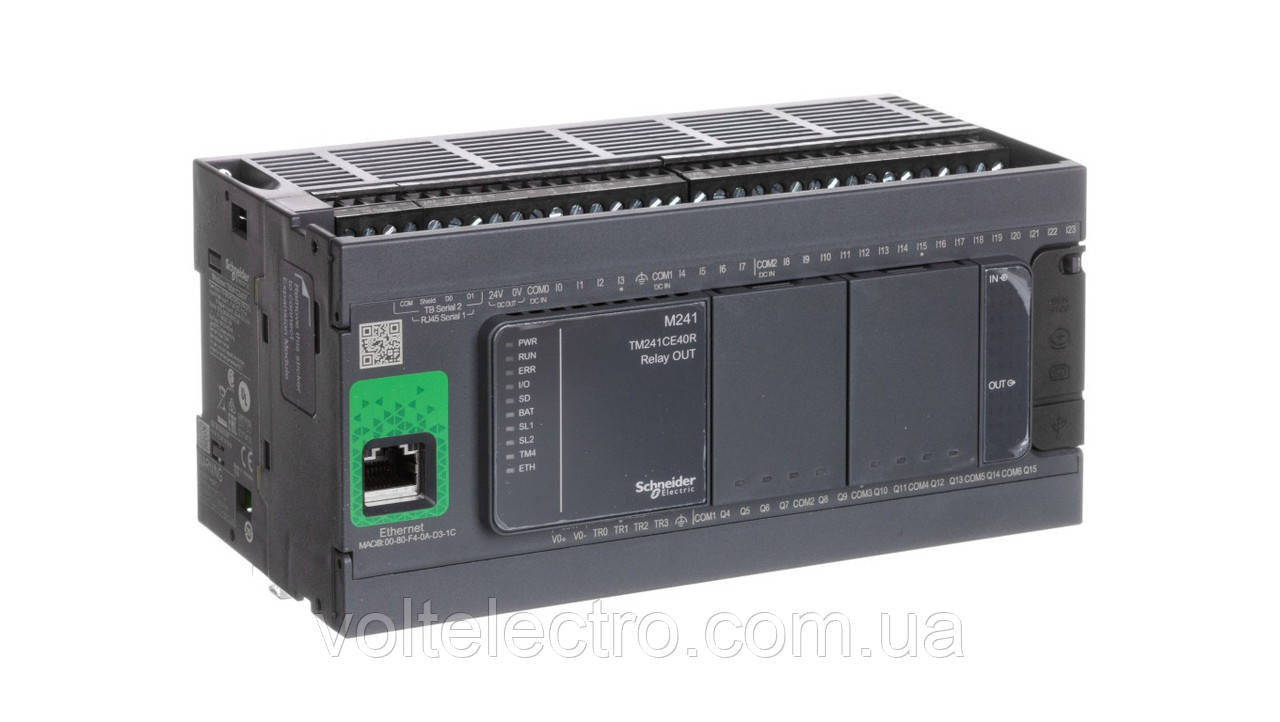

Логічний контролер M241 40 входів/виходів 100...240 V Реле Ethernet TM241CE40R
- В наявності 2 од.
- Код: TM241CE40R
25 957,99 ₴
23 362,19 ₴
- +380 (68) 052-00-91viber Для замовлень Viber
ПРОГРАМОВАНИЙ ЛОГІЧНИЙ КОНТРОЛЕР M241 40 ВХ/ВИХ РЕЛЕ 2RS485 1ETH
TM241CE40R
Цей продукт є частиною лінійки Modicon M241, пропозиції логічних контролерів для додатків, що потребують високої продуктивності. Цей логічний контролер забезпечує 24 дискретних, 8 швидких входів, 12 релейних, 4 транзисторних, 4 швидких виходи з транзистором, релейний вихід Ethernet. Він має номінальну напругу живлення від 100 В до 240 В змінного струму. Вихідну напругу від 5 В до 125 В постійного струму або від 5 В до 250 В змінного струму для реле, 24 В постійного струму для транзистора та вихідний струм 2 А для реле, 0,1 А для швидкого виведення, 0,5 А для транзистор. Цей продукт дає змогу створювати програму інтуїтивно зрозуміло, як ніколи раніше, завдяки організованому дизайну екрана. Інтегровані з’єднання: порт USB із роз’ємом mini B USB 2,0, неізольоване послідовне з’єднання 1 з роз’ємом RJ45 та інтерфейсом RS232/RS485 та неізольоване послідовне з’єднання 2 зі знімним гвинтовим роз’ємом клемної колодки та інтерфейсом RS485. Це контролер Modicon M241 з 8 МБ для програм, 64 МБ для системної пам’яті RAM, 128 МБ вбудованої флеш-пам’яті для резервного копіювання програм користувача та пам’яті SD-карти об’ємом 16 ГБ. Це продукт з ступенем захисту IP20. Його розміри: 190 мм (ширина) x 95 мм (глибина) x 90 мм (висота). Важить 0,62 кг. Логічні контролери Modicon M241 розроблені для високопродуктивних компактних машин із функціями контролю швидкості та положення. Цей продукт сертифікований CE, IACS E10, RCM, CSA, CULus. Він відповідає стандартам ANSI/ISA 12-12-01, CSA C22,2 No 142, CSA C22,2 No 213, EN/IEC 61131-22007, морським специфікаціям (LR, ABS, DNV, GL), стандартам UL 1604 і UL 508 . Він підтримує кріплення на DIN-рейку. Досягніть еталонної продуктивності та підвищте прибутковість завдяки Modicon M241 за допомогою інтуїтивно зрозумілого машинного програмування за допомогою EcoStruxure Machine Expert, готових до використання програм і функціональних блоків.
Основні документи
Технічні характеристики
| Серія продукту | Modicon M241 |
|---|---|
| Тип виробу або компоненту | Logic controller |
| [Us] номинальное напряжение питания | 100...240 V Змінний струм |
| discrete input number | 24, дискретного входа 8 быстр. вх. в соответствии с МЕК 61131-2 тип 1 |
| Тип дискретного виходу | Реле Транзистор |
| discrete output number | 4 транзистор 4 быстр. вых. 12 Реле |
| discrete output voltage | 5...125 V постоянного тока для релейного выхода 5...250 V переменного тока для релейного выхода 24 V постоянного тока для транзисторного выхода |
| discrete output current | 0.1 A для быстр. вых. (PTO mode) (TR0...TR3) 2 A для релейного выхода (Q4...Q15) 0.5 A для транзисторного выхода (TR0...TR3) |
| количество дискретных входов/выходов | 40 |
|---|---|
| maximum number of I/O expansion module | 7 (местн. архитектура ввода/вывода) 14 (удалён. архитектура ввода/вывода) |
| Межі напруги живлення | 85…264 В |
| Частота мережі | 50/60 Гц |
| тип логики дискретного входа | Приём или передача |
| Напруга дискретного входу | 24 V |
| тип напруги дискретного входу | DC |
Dimensions Drawings
Dimensions
Mounting and Clearance
Clearance
Mounting Position
Acceptable Mounting
NOTE: Expansion modules must be mounted above the logic controller.
Incorrect Mounting
Direct Mounting On a Panel Surface
Mounting Hole Layout
Connections and Schema
Digital Inputs
Wiring Diagram (Positive Logic)
(*) :
Type T fuse
(1) :
The COM0, COM1 and COM2 terminals are not connected internally.
Wiring Diagram (Negative Logic)
(*) :
Type T fuse
(1) :
The COM0, COM1 and COM2 terminals are not connected internally.
Fast Transistor Outputs
Wiring Diagram
(*) :
2 A fast-blow fuse
Relay Outputs
Wiring Diagram
(*) :
Type T fuse
(1) :
The terminals COM1 to COM6 are not connected internally.
(2) :
To improve the life time of the contacts, and to protect from potential inductive load damage, you must connect a free wheeling diode in parallel to each inductive DC load or an RC snubber in parallel of each inductive AC load
USB Mini-B Connection
Ethernet Connection to a PC
| Основні | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Тип монтажу | На DIN рейку |
| ПІД-регулятор | Так |
| Технічні характеристики | |
| Кількість дискретних входів | 24 |
| Кількість дискретних виходів | 16 |
