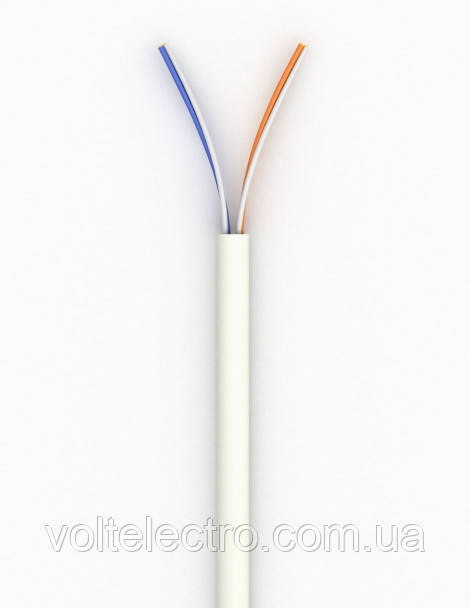

Lan-кабель КПВ-ВП 2х2х0,50 UTP-cat5 Одескабель внутр.

ЗАСТОСУВАННЯ



PBX, V. 11, X. 21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбіт/с, 100 VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбіт/с, Gigabit Ethernet (1000BASE-T), Firewire 100 Мбіт/с



КОНСТРУКЦІЯ



1) Струмопровідна жила: мідна м'яка дріт Діаметр: 0,51 мм (24 AWG)

2) Ізоляція: поліетилен Діаметр провідника: 0,96 мм Пара: 2 скручених разом провідника Колірна ідентифікація жив: пара 1: біло-синя / синя пара 2: біло-помаранчева / помаранчева пара 3: біло-зелена / зелена пара 4: біло-коричнева / коричнева Сердечник: 4 пари скручені разом

3) Зовнішня оболонка: полівінілхлоридний пластикат (ПВХ) або LS0H-компаунд Колір оболонки: білий (ПВХ), помаранчевий або синій (LS0H) Максимальний діаметр кабелю: 5,9 мм



УМОВИ ПРОКЛАДАННЯ ТА ЕКСПЛУАТАЦІЇ



Для стаціонарної прокладки всередині будівель, станцій, споруд, апаратури. Експлуатується при частотах до 350 МГц.



МЕХАНІЧНІ ХАРАКТЕРИСТИКИ



Температурний діапазон: Під час монтажу -10 °C ... +60 °C Після монтажу -20 °C ... +60 °C

Радіус вигину: Під час монтажу до 8 x діаметрів кабелю. Після монтажу до 4 x діаметрів кабелю



ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ ПРИ 20°C



Розтягуючі зусилля до 85 Н

Опір постійному струму до 96 Ом/км

Опір ізоляції до 5 ГОм/км

Робоча ємність до 56 пФ/м

Швидкість поширення сигналу до 0,68 з

Затримка поширення сигналу до 534+36/кв. кор. f нс/100 м

Зміщення затримки на частоті: 100 МГц до 45 нс/100 м

Хвильовий опір в діапазоні частот: 1-100 МГц 100±7 Ом 100-350 МГц 100±10 Ом

Випробувальна напруга між жилами, (пост. струм, 2) 2,5 кВ

Робоча напруга (пост. струм) 72 В
