Опис

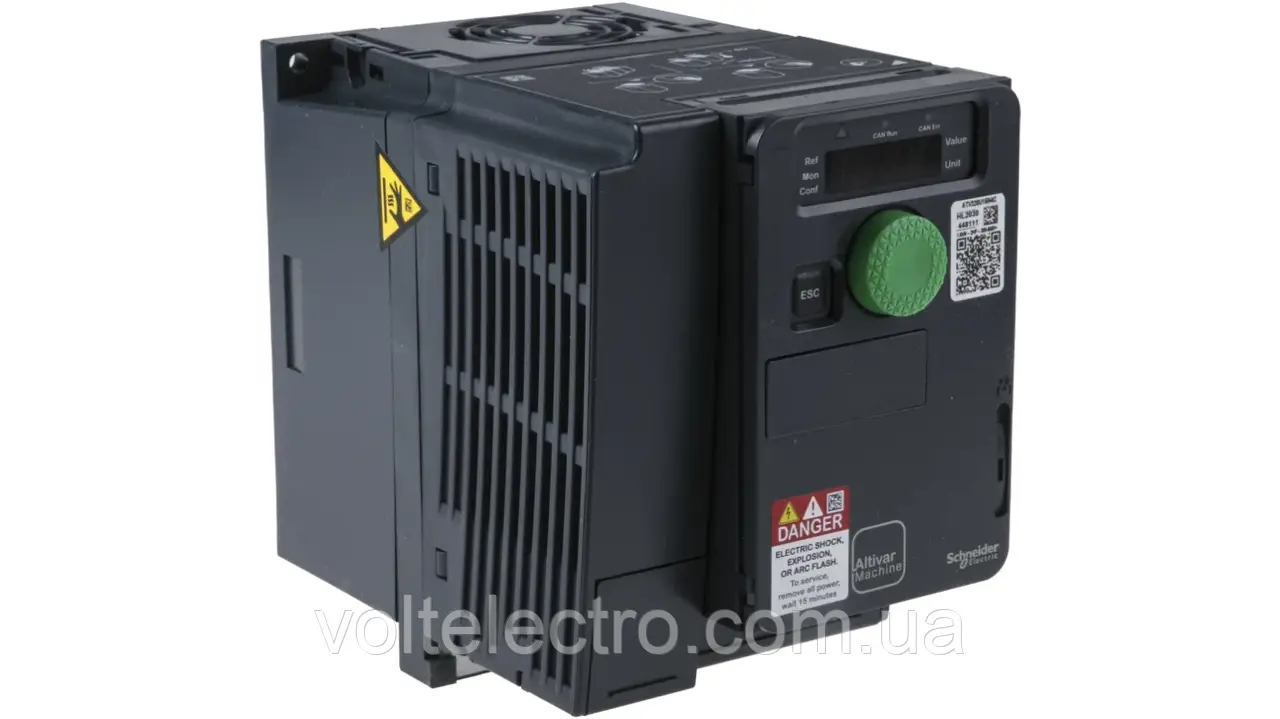

Цей частотний перетворювач Altivar 320 може живити трифазні синхронні та асинхронні двигуни. Його компактний тип виконання дозволяє вертикально розміщувати приводи всередині корпусу машини. Він працює з номінальною потужністю до 1,5 кВт / 2 кінські сили і номінальною напругою від 380 В до 500 В змінного струму. Він також включає в себе паралельне з'єднання двигунів і спеціальних приводів з використанням співвідношення напруга/частота і статичної точності швидкості та енергозбереження для синхронних двигунів з відкритим контуром. Програмне забезпечення приводу містить 5 функцій безпеки, які допомагають машинам відповідати вимогам безпеки, незалежно від того, використовуються вони разом із модулем безпеки Preventa чи ні. Ці функції безпеки налаштовуються за допомогою програмного забезпечення SoMove. Він відповідає міжнародним стандартам IEC/EN 61800-5-1 і IEC/EN 61800-3 (захищеність від електромагнітної сумісності та електромагнітних випромінювань). Він також сертифікований CE, UL, CSA, NOM, EAC і RCM. Аксесуари для монтажу та зовнішні опції (гальмівні резистори, мережеві дроселі, дроселі двигунів, додаткові фільтри ЕМС) доступні з приводами Altivar Machine ATV320. Тип зовнішніх аксесуарів і опцій залежить від потужності приводу. Він призначений для монтажу у вертикальному положенні (+/- 10 °) на панелі завдяки 4 отворам для кріплення. Його повністю інтегровано в EcoStruxure Machine від Schneider Electric через DTM. Можна налаштовувати, контролювати та діагностувати приводи ATV320 безпосередньо в програмному забезпеченні SoMachine та SoMove за допомогою того самого блоку програмного забезпечення (DTM). Він екологічно чистий і відповідає таким директивам, як RoHS, WEEE тощо, що стосуються захисту навколишнього середовища.



Головна

Серія продукту	Altivar Machine ATV320
Тип виробу або компоненту	Перетворювач частоти
Конкретне застосування виробу	Складні машини
Виконання	Стандартна версія
Фізичне виконання привода	Компакт
Спосіб кріплення	Монтаж на стіну
Протокол порту обміну даними	Modbus serial CANopen
Опціональний модуль	Комунікаційний модуль, CANopen Комунікаційний модуль, EtherCAT Комунікаційний модуль, Profibus DP V1 Комунікаційний модуль, Profinet Комунікаційний модуль, Ethernet Powerlink Комунікаційний модуль, Ethernet/IP Комунікаційний модуль, DeviceNet
[Us] номінальна напруга живлення	380..500 В - 15...10 %
Номінальний вихідний струм	4,1 А
Потужність двигуна [кВт]	1,5 кВт для важкий режим роботи
Електромагнітний фільтр	Вбудований фільтр ЕМС класу C2
Виявлена мінімальна ширина позначки	IP20

Додаткова інформація

Кількість дискретних входів	7
Тип дискретного входу	STO безпечне вимкнення крутного моменту (Safe Torque Off), 24 В постійна напруга, повний опір: 1,5 кОм DI1..DI6 логічні входи, 24 В постійна напруга (30 В) DI5 програмується як імпульсний вхід: 0…30 кГц, 24 В постійна напруга (30 В)
Логіка дискретних входів	Позитивна логіка (джерело) Негативна логіка (прийомник)
Кількість дискретних виходів	3
Тип дискретного виходу	Відкритий колектор DQ+ 0…1 кГц 30 В постійний струм 100 мА Відкритий колектор DQ- 0…1 кГц 30 В постійний струм 100 мА
Кількість аналогових входів	3
Тип аналогового входу	AI1 напруга: 0..10 В постійний струм, повний опір: 30 кОм, роздільна здатність 10 біт AI2 біполярна диференційна напруга: +/- 10 В постійний струм, повний опір: 30 кОм, роздільна здатність 10 біт AI3 струм: 0-20 мА (4-20 мА, x-20 мА, 20-x мА або інша конфігур), повний опір: 250 Ом, роздільна здатність 10 біт
Кількість аналогових виходів	1
Тип аналогового виходу	Програмно-конфігурований струм AQ1: 0..20 мА повний опір 800 Ом, роздільна здатність 10 біт Програмно-конфігурована напруга AQ1: 0..10 В постійний струм повний опір 470 Ом, роздільна здатність 10 біт
Тип релейного виходу	Конфігурована релейна логіка R1A 1 нормально відкритий електрична довговічність100000 циклів Конфігурована релейна логіка R1B 1 нормально закритий електрична довговічність100000 циклів Конфігурована релейна логіка R1C Конфігурована релейна логіка R2A 1 нормально відкритий електрична довговічність100000 циклів Конфігурована релейна логіка R2C
Максимальний струм перемикання	Релейний вихід R1A, R1B, R1C при резистивне навантаження, cos phi = 1: 3 А при 250 В змінний струм Релейний вихід R1A, R1B, R1C при резистивне навантаження, cos phi = 1: 3 А при 30 В постійний струм Релейний вихід R1A, R1B, R1C, R2A, R2C при індуктивне навантаження, cos phi = 0,4 та L/R = 7 мс: 2 А при 250 В змінний струм Релейний вихід R1A, R1B, R1C, R2A, R2C при індуктивне навантаження, cos phi = 0,4 та L/R = 7 мс: 2 А при 30 В постійний струм Релейний вихід R2A, R2C при резистивне навантаження, cos phi = 1: 5 А при 250 В змінний струм Релейний вихід R2A, R2C при резистивне навантаження, cos phi = 1: 5 А при 30 В постійний струм
Мінімальний струм перемикання	Релейний вихід R1A, R1B, R1C, R2A, R2C: 5 мА при 24 В постійний струм
Метод доступу	Ведений CANopen
Можлива робота у 4 квадрантах	Так
Форма керуючої дії асинхронним двигуном	Скалярне керування (U/f), 5 точок Векторне керування без енкодера, стандартне Скалярне керування (U/f) - енергозбереж, квадрат.U/f Векторне керування без енкодера - енергозбереження Скалярне керування (U/f), 2 точки
Форма керуючої дії синхронним двигуном	Векторне керування без давача
Короткочасне перевищення моменту	170…200 % номінального крутного моменту двигуна
Максимальна вихідна частоста	0,599 кГц
Лінійне прискорення і уповільнення	Лінійне U S CUS Перемикання кривих Регулювання темпу прискорення/уповільнення Гальмування постійним струмом
Компенсація ковзання ротора	Автоматичний при будь-якому навантаженні Налаштовується 0..300 % Недоступний при скалярному керуванні U/f(2 чи 5 точок)
Частота перемикання	2..16 кГц регульований 4..16 кГц з коефіцієнтом зниження
Номінальна частота перемикання	4 кГц
Тип гальмування	Постійним струмом
Інтегрований гальмівний резистор	Так
Лінійний струм	6,4 А при 380 В (важкий режим роботи) 4,9 А при 500 В (важкий режим роботи)
Максимальний вхідний струм	6,4 А
Максимальна вихідна напруга	500 В
Повна потужність	4,2 кВА при 500 В (важкий режим роботи)
Частота мережі	50..60 Гц
Допустиме відхилення частоти мережі	5 %
Ймовірний струм КЗ [Isc]	5 кА
Базовий струм навантаження при високому пе	3,0 А
Розсіювана потужність [Вт]	Вентилятор 56,0 В при 380 В, частота перемикання 4 кГц
З функцією безпечного обмеження швидкості (	Так
З функцією безпечного управління гальмами (	Ні
З функцією безпечної зупинки роботи (SOS)	Ні
З функцією безпечного положення (SP)	Ні
З функцією безпечної програмованої логіки	Ні
З функцією безпечного контролю швидкості (SS	Ні
З функцією безпечної зупинки 1 (SS1)	Так
З функцією безпечної зупинки 2 (SS2)	Ні
З функцією безпечного відключення моменту (	Так
З функцією безпечного обмеження положення (	Ні
З функцією безпечного напрямку (SDI)	Ні
Тип захисту	Обрив вхідної фази привод Перевантаження по струму між вихідн.фазами та землею привод Захист від перегріву привод Коротке замикання між фазами двигуна привод Тепловий захист привод
Ширина	105,0 мм
Висота	142,0 мм
Глибина	158,0 мм
Маса нетто	1,3 кг

Dimensions Drawings

Dimensions

Right View, Front View and Front View with EMC Plate

Mounting and Clearance

Mounting Types

Mounting Type A: Individual with Ventilation Cover

Only Possible at Ambient Temperature Less or Equal to 50 °C (122 °F)

Mounting Type B: Side by Side, Ventilation Cover Removed

Mounting Type C: Individual, Ventilation Cover Removed

For Operation at Ambient Temperature Above 50 °C (122 °F)

Connections and Schema

Connection Diagrams

Diagram with Line Contactor

Connection diagrams conforming to standards ISO13849 category 1 and IEC/EN 61508 capacity SIL1, stopping category 0 in accordance with standard IEC/EN 60204-1.

(1) Line choke (if used)

(2) Fault relay contacts, for remote signaling of drive status

Diagram with Switch Disconnect

Connection diagrams conforming to standards EN 954-1 category 1 and IEC/EN 61508 capacity SIL1, stopping category 0 in accordance with standard IEC/EN 60204-1.

(1) Line choke (if used)

(2) Fault relay contacts, for remote signaling of drive status



Control Connection Diagram in Source Mode

(1) Analog output

(2) Analog inputs

(3) Reference potentiometer (10 kOhm maxi)

(4) Digital inputs



Digital Inputs Wiring

The logic input switch (SW1) is used to adapt the operation of the logic inputs to the technology of the programmable controller outputs.

Switch SW1 set to “Source” position and use of the output power supply for the DIs.

Switch SW1 set to “Source” position and use of an external power supply for the DIs.

Switch SW1 set to “Sink Int” position and use of the output power supply for the DIs.

Switch SW1 set to “Sink Ext” position and use of an external power supply for the DIs.
