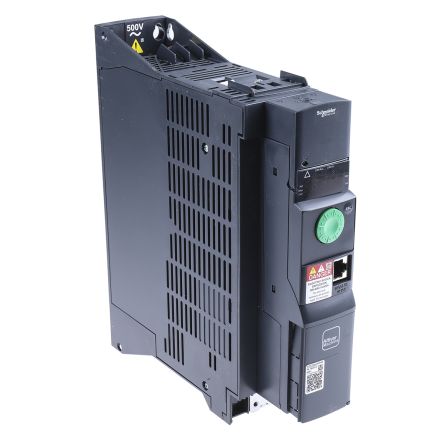

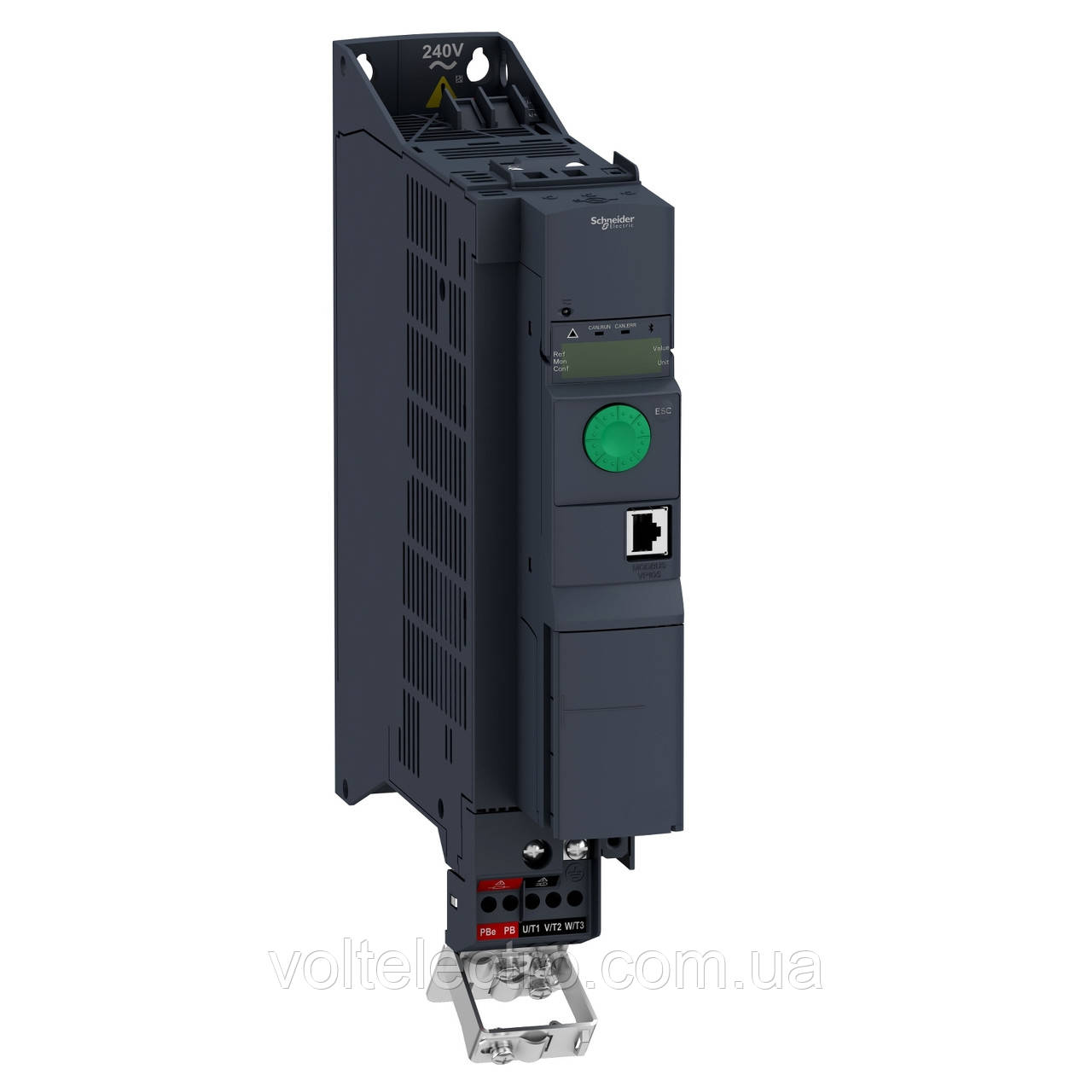

ATV320U40N4B Перетворювач частоти Altivar 320 4 кВт 380В 3-ф. книжкове виконання
- В наявності
- Код: ATV320U40N4B
28 582,85 ₴
22 866,28 ₴
- +380 (68) 052-00-91viber Для замовлень Viber
ПЕРЕТВОРЮВАЧ ЧАСТОТИ ATV320B 4кВт 380-500В, книга, з ЕМС-фільтром C2
ATV320U40N4B
Потужність двигуна [кВт]:
4 кВт
Основні документи
ОписЦей частотний перетворювач Altivar 320 може живити трифазні синхронні та асинхронні двигуни. Його тип виконання «книжка» забезпечує просту та компактну установку у ваших шафах автоматизації. Він працює з номінальною потужністю до 4 кВт / 5 кінських сил і номінальною напругою від 380 В до 500 В змінного струму. Він також включає в себе паралельне з'єднання двигунів і спеціальних приводів з використанням співвідношення напруга/частота і статичної точності швидкості та енергозбереження для синхронних двигунів з відкритим контуром. Програмне забезпечення приводу містить 5 функцій безпеки, які допомагають машинам відповідати вимогам безпеки, незалежно від того, використовуються вони разом із модулем безпеки Preventa чи ні. Ці функції безпеки налаштовуються за допомогою програмного забезпечення SoMove. Він відповідає міжнародним стандартам IEC/EN 61800-5-1 і IEC/EN 61800-3 (захищеність від електромагнітної сумісності та електромагнітних випромінювань). Він також сертифікований CE, UL, CSA, NOM, EAC і RCM. Аксесуари для монтажу та зовнішні опції (гальмівні резистори, мережеві дроселі, дроселі двигунів, додаткові фільтри ЕМС) доступні з приводами Altivar Machine ATV320. Тип зовнішніх аксесуарів і опцій залежить від потужності приводу. Він призначений для монтажу у вертикальному положенні (+/- 10 °) на панелі завдяки 4 отворам для кріплення. Його повністю інтегровано в EcoStruxure Machine від Schneider Electric через DTM. Можна налаштовувати, контролювати та діагностувати приводи ATV320 безпосередньо в програмному забезпеченні SoMachine та SoMove за допомогою того самого блоку програмного забезпечення (DTM). Він екологічно чистий і відповідає таким директивам, як RoHS, WEEE тощо, що стосуються захисту навколишнього середовища.
Технічні характеристики
|
Цей продукт сумісний із
action_layer_backward
action_layer_backward
Dimensions Drawings
Dimensions
Bottom, Right and Front View
Mounting and Clearance
Mounting and Clearance
(1) Minimum value corresponding to thermal constraints.
(2) Optional GV2 circuit-breaker
Option: Protection Device, GV2 circuit-breaker
NOTE: The product overall height dimension, including GV2 adapter and EMC plate mounted, becomes 424 mm (16.7 in.) instead of 325 mm (12.80 in.)
(1) Ground screw (HS type 2 - 5x12)
Connections and Schema
Connection Diagrams
Single or Three-phase Power Supply - Diagram With Line Contactor
(1) Line choke (if used)
(2) Use relay output R1 set to operating state Fault to switch Off the product once an error is detected.
Single or Three-phase Power Supply - Diagram With Downstream Contactor
(1) Line choke (if used)
(2) Use relay output R1 set to operating state Fault to switch Off the product once an error is detected.
Control Block Wiring Diagram
(1) Analog output
(2) Analog inputs
(3) Potentiometer SZ1RV1202 (2.2 kΩ) or similar (10 kΩ maximum)
(4) Digital Inputs - Shielding instructions are given in the Electromagnetic Compatibility section
Digital Inputs Wiring
Switch Set to SRC (Source) Position Using the Output Power Supply for the Digital Inputs
Switch Set to SRC (Source) Position and Use of an External Power Supply for the Digital Inputs
Switch Set to SK (Sink) Position Using the Output Power Supply for the Digital Inputs
Switch Set to EXT Position Using an External Power Supply for the Digital Inputs
NOTE :
• STO input is also connected by default on a 24 Vdc terminal. If the external power supply is switched off, the function STO will be triggered.
• To avoid triggering the STO function when switching-on the product, the external power supply must be previously switched on.
| Основні атрибути | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Тип робочої величини | Потужність |
