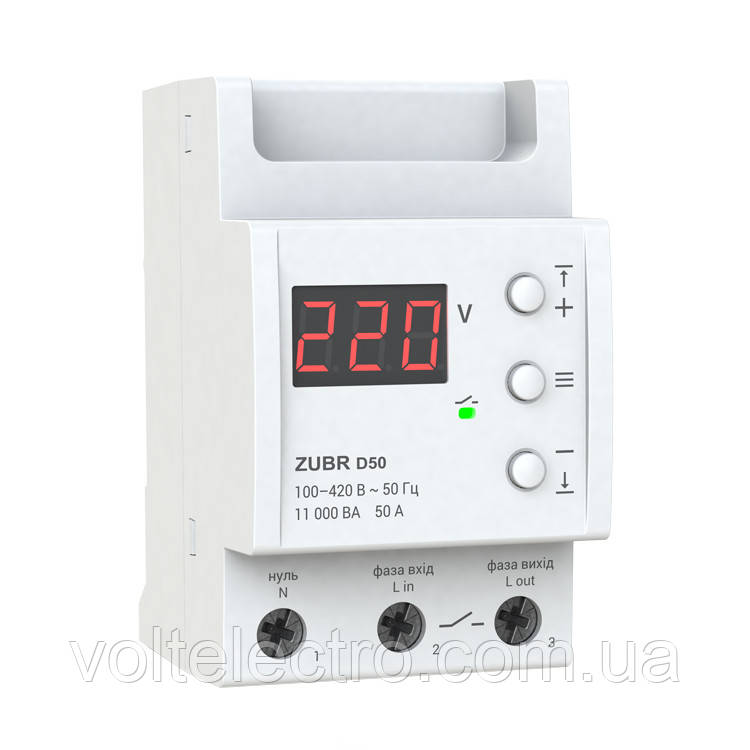

Реле напруги ZUBR D50

• затримка подачі навантаження до повної стабілізації напруги
• енергонезалежний журнал аварійних ситуацій (запам'ятовує до 50 значень)
• корпус із незаймистого полікарбонату



Однофазне реле напруги

Реле напруги ZUBR D25-63 призначені для захисту обладнання від надмірних коливань напруги в мережі. При настанні аварійної ситуації реле вимикає навантаження. Застосовується в однофазних мережах змінного струму (230 В).



Затримка подачі навантаження

Після стабілізації напруги активується таймер затримки подачі навантаження. Ви можете налаштувати його тривалість від 3 до 600 с. Для обладнання, чутливого до частих вимкнень напруги (наприклад, для холодильників, кондиціонерів і теплових насосів), рекомендований час затримки становить 120-180 с.

Надійність компонентів і безпека при експлуатуванні

Корпус пристроїв виготовлений із негорючого полікарбонату. Це підвищує безпеку під час користування реле. А використання у схемотехніці німецьких конденсаторів EPCOS у 3-4 рази подовжує термін служби в порівнянні з аналогами інших виробників.

Зручне налаштування

Керування пристроєм відбувається лише трьома кнопками. Цифровий екран відображає значення напруги та системну інформацію. Він допомагає легко встановити верхню та нижню межу допустимої напруги, а також спрощує навігацію в меню.

Легкий монтаж

Установлення реле напруги здійснюється в розподільний щиток на стандартну­ DIN-рейку шириною 35 мм. Клеми пристрою забезпечують надійний контакт у силовій частину корпусу.

Приклад монтажної схеми ZUBR D63 на автоматиці Hager завантажити

Приклад монтажної схеми ZUBR D63  на автоматиці Schneider завантажити

Бібліотека фігур для Visio завантажити

Технічні характеристики ZUBR D

Категорія продукції: Реле напруги Струм, А: 50 Спосіб монтажу: На DIN-рейку Кількість фаз: 1 ф. (230 Вольт) Термозахист: Немає TrueRMS: Немає Проф. затримка відключення: Немає Нижня межа напруги: 120-210 В Верхня межа напруги: 220-280 В Номінальна потужність навантаження: 11 000 ВА Час відключення навантаження при зниженні напруги: не більше 1,2 с Время отключения нагрузки при превышении напряжения: не більше 0,04 с Номінальний струм навантаження: 50 А (макс. 60 А в течение 10 мин.) Час затримки включення навантаження: 3-600 с Тип реле: Поляризоване Напруга живлення: 100-420 В Cпоживання струму: не більше 76 мА Переріз проводу: не більше 16 мм² Маса: 0,21 кг ±10% Габаритні розміри (Ш х В х Г): 53 х 85 х 66 мм Кількість комутацій під навантаженням, не менше: 10 000 циклів Кількість комутацій без навантаження, не менше: 500 000 циклів Ступінь захисту за ДСТУ: ІР20 Потужність, ВА: більше 10 000 Комплект поставки: реле, гарантійне свідоцтво, гарантійний талон, технічний паспорт, інструкція, пакувальна коробка
