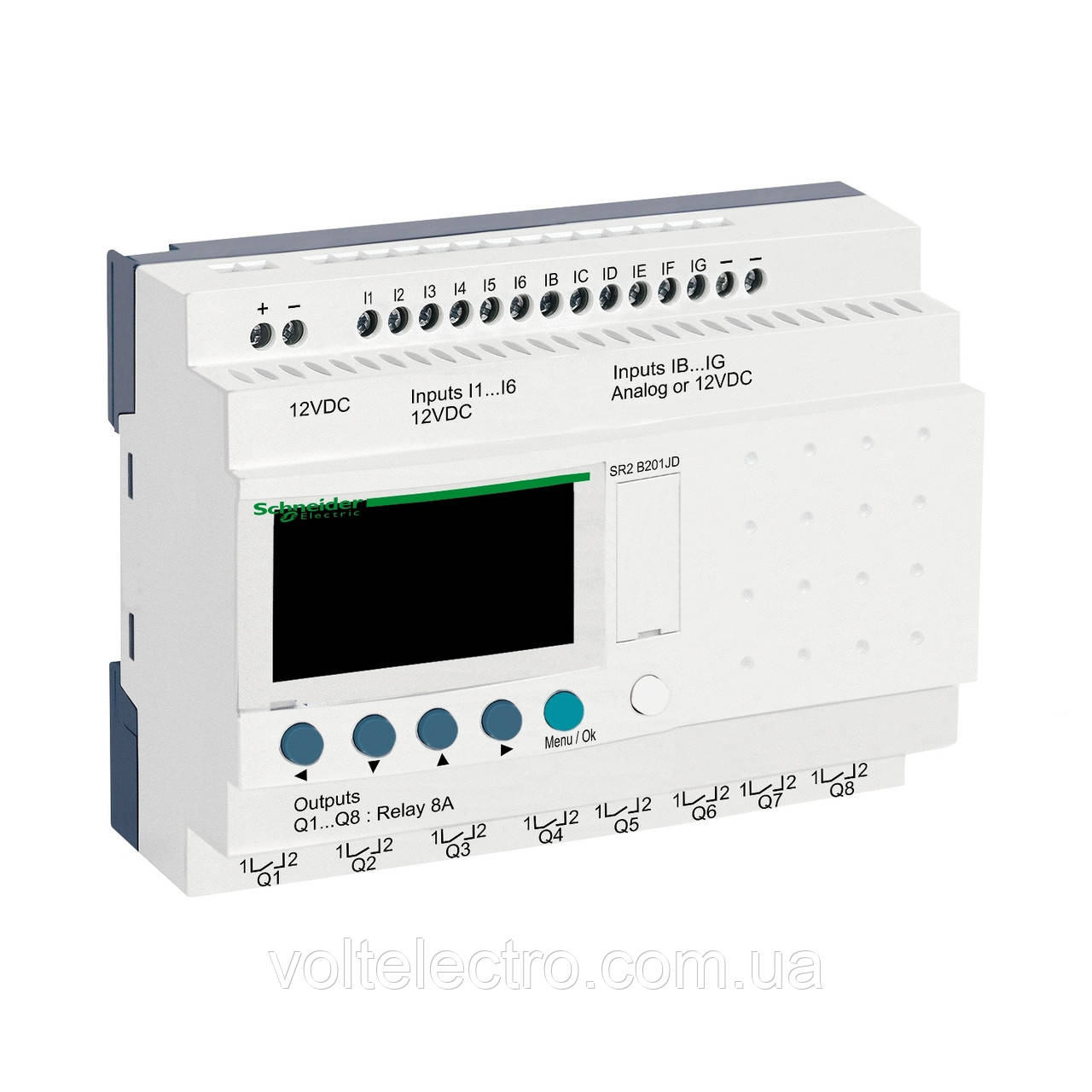

Zelio Logic

Компактне інтелектуальне реле

З

0...500 з FBD програмування
0...240 с мову сходових діаграм LADDER програмування

6...90 мс

10 років у 25 °C

6 с/місяць до 25 °C
12 хвилин на рік 0...55 °C

(завантаження) пам'яті програм при кожному включенні живлення

12 В пост. струм

10.4...14.4

200 мА (без модулів розширення)

2.5 Вт без модулів розширення

З

12 у відповідності з EN/МЕК 61131-2 тип 1

Резистивні

12 V пост. струм

4 мА

1 кГц для дискретний вхід

>= 7 для IB...IG використовується як ланцюг дискретного входу
>= 5.6 для ланцюга дискретних входів I1...IA і IH IR...

<= 3 для IB...IG використовується як ланцюг дискретного входу
<= 2.4 для ланцюга дискретних входів I1...IA і IH IR...

>= 2 mA для ланцюга дискретних входів I1...IA і IH IR...
>= 0.5 mA для IB...IG використовується як ланцюг дискретного входу

<= 0.9 mA для ланцюга дискретних входів I1...IA і IH IR...
<= 0.9 mA для IB...IG використовується як ланцюг дискретного входу

3-проводн. безконтактні PNP датчики (дискретний вхід)

6

Загальний режим

0...10 V
0...12 V

14,4 В (ланцюг аналогового входу)

8 біт при макс. напрузі

39 mV (ланцюг аналогового входу)

Час циклу інтелектуального реле для ланцюг аналогового входу

+/- 5 % до 25 °C для ланцюг аналогового входу
+/- 6,2 % до 55 °C для ланцюг аналогового входу

+/- 2 % до 55 °C для ланцюг аналогового входу

10 m між станціями, з екранованим кабелем (датчик не гальванічно розв'язаний) для ланцюг аналогового входу

14 кОм (IB...IG використовується як ланцюг аналогового входу)
14 кОм (IB...IG використовується як ланцюг дискретного входу)
2.7 кОм (ланцюги дискретних входів I1...IA і IH...IR)

8 релейних виходу вихід(и)

24...250 V пер. струм (релейний вихід)
5...30 V пост. струм (релейний вихід)

Ні для релейний вихід

8 A для всіх 8 виходів (релейний вихід)

500000 цикли AC-12 230 В, 1.5 А для релейний вихід у відповідності з EN/IEC 60947-5-1
500000 цикли AC-15 230 В, 0.9 А для релейний вихід у відповідності з EN/IEC 60947-5-1
500000 цикли DC-12 в, 24 В, 1.5 А для релейний вихід у відповідності з EN/IEC 60947-5-1
500000 цикли DC-13 до 24 В, 0.6 А для релейний вихід у відповідності з EN/IEC 60947-5-1

>= 10 мА в 12 В (релейний вихід)

0.1 Гц (при Ie) для релейний вихід
10 Гц (режим холостого ходу) для релейний вихід

10000000 цикли (релейний вихід)

4 кВ згідно з EN/МЕК 60947-1 і EN/МЕК 60664-1

З

10 ms (з сост. 0 у упоряд. 1) для релейний вихід
5 ms (з сост. 1 компл. 0) для релейний вихід

Гвинтові затискачі, затискна здатність: 1 x 0,2...1 x 2,5 мм2 AWG 25...AWG 14 полугибкий
Гвинтові затискачі, затискна здатність: 1 x 0,2...1 x 2,5 мм2 AWG 25...AWG 14 жорсткий кабель
Гвинтові затискачі, затискна здатність: 1 x 0,25...1 x 2,5 мм2 AWG 24...AWG 14 гнучкий з кабельним наконечником
Гвинтові затискачі, затискна здатність: 2 x 0,2...2 x 1,5 мм2 AWG 24...AWG 16 жорсткий кабель
Гвинтові затискачі, затискна здатність: 2 x 0,25...2 x 0,75 мм2 AWG 24...AWG 18 гнучкий з кабельним наконечником

0.5 Н-м

III відповідно до EN/IEC 60664-1

0,38 кг
