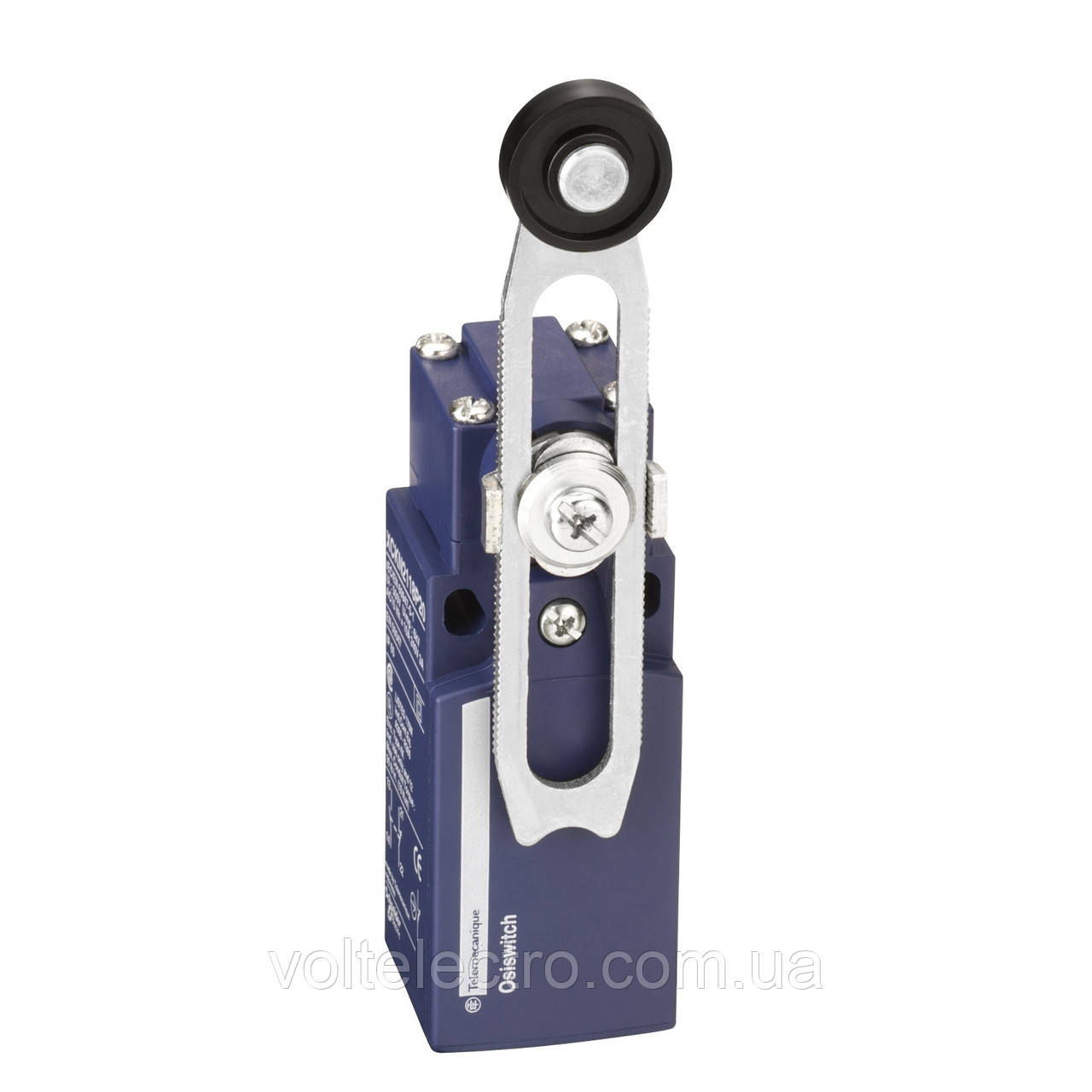

XCKN2145P20 Кінцевий вимикач ролик регулювання довгою 1NO+1NC IP65
- В наявності 1 од.
- Код: XCKN2145P20
995,10 ₴
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
XCKN2145P20 Кінцевий вимикач ролик регулювання довгою 1NO+1NC IP65
995,10 ₴
В наявності 1 од.Опис
Характеристики
Специфікація
Інформація для замовлення
КІНЦ. ВИМИКАЧ РОЛИК РЕГ. ДОВЖИН.
XCKN2145P20
Основні документи
| Серія продукту | Кінцеві вимикачі Telemecanique XC Standard |
|---|---|
| Назва серії | Стандартный формат |
| Тип виробу або компоненту | Кінцевий вимикач |
| Назва пристрою | XCKN |
| Конструкція датчика | Компактний |
| Тип корпусу | Фіксований |
| Тип головки | Поворотна головка |
| Матеріал | Пластик |
| Матеріал корпусу | Пластиковий |
| Матеріал головки | Пластиковий |
| Режим фіксації | Корпусом |
| Рух робочої головки | Поворотний |
| Тип рукоятки | Важіль з роликом із пружинним поверненням Термопластик Змінної довжини |
| Тип підведення | Підведення збоку, 2 напрямки |
| Кабельний ввід | 1 введення з різьбленням під кабельний сальник M20 x 1,5 7…13 мм |
| Кількість полюсів | 2 |
| Тип та склад контакту | 1 Н.З. + 1 Н.В. |
| Експлуатація контакту | Миттєва дія |
| Активація вимикача | 30° кулачком |
|---|---|
| Тип підключення | Гвинтові затискачі, момент затяжки: 1 x 0,34...2 x 1,5 мм² |
| Форма ізоляції контактів | Zb |
| Пряме розмикання | З |
| Мінімальний момент, необхідний прямого роз | 0,15 Н.м |
| Мінімальна крутний момент для відключення | 0,1 Н.м |
| Максимальна швидкість активації | 1,5 м/с |
| Кодове позначення контакту | A300, AC-15 (Ue = 240 В), Ie = 3 А, Ithe = 10 А відповідно доEN/МЕК 60947-5-1 додаток А R300, DC-13 (Ue = 250 В), Ie = 0,1 А відповідно доEN/МЕК 60947-5-1 додаток А |
| [Ui]Номінальна напруга ізоляції | 300 В відповідно доUL 508 500 В(ступінь забруднення3) відповідно доIEC 60947-1 300 В відповідно доCSA C22.2 № 14 |
| [Uimp]Номінальна витримувана імпульсна напру | 6 кВ відповідно доIEC 60664 6 кВ відповідно доIEC 60947-1 |
| Захист від короткого замикання | 10 А Картридж Запобіжник, тип gG |
| Електрична зносостійкість | 5000000 циклів, DC-13, 120 В, 4 Вт, продуктивність <60 цикл/хв, коефіцієнт навантаження0,5 відповідно доIEC 60947-5-1 додаток С 5000000 циклів, DC-13, 24 В, 10 Вт, продуктивність <60 цикл/хв, коефіцієнт навантаження0,5 відповідно доIEC 60947-5-1 додаток С 5000000 циклів, DC-13, 48 В, 7 Вт, продуктивність <60 цикл/хв, коефіцієнт навантаження0,5 відповідно доIEC 60947-5-1 додаток С |
| Механічна зносостійкість | 10000000 циклів |
| Ширина | 30 мм |
| Висота | 108…157 мм |
| Глибина | 42 мм |
| Маса нетто | 0,18 кг |
| Опис затискачів ISO n°1 | (21-22)NC (13-14)NO |
| Ударостійкість | 45 gn для 11 мс відповідно доМЕК 60068-2-27 |
|---|---|
| Вібростійкість | 25 gn (f= 10…500 Гц)відповідно доIEC 60068-2-6 |
| Ступінь захисту | IP65відповідно доМЕК 60529 |
| Ступінь ударозахисту | IK04 відповідно доEN 50102 |
| Категорія перенапруги | Клас II відповідно доIEC 61140 Клас II відповідно доNF C 20-030 |
| Робоча температура навколишнього повітря | -25…70 °C |
| Температура навколишнього повітря для збер | -40…70 °C |
| Захисна обробка | TC |
| Сертифікація виробу | CSA CCC UL |
| Стандарти |
IEC 60947-5-1 |
Dimensions Drawings
Dimensions
(1)
1 tapped entry for M20 x 1.5
(2)
Ø: 2 elongated holes Ø 4.3 x 6.3 on 22 mm centres, 2 holes Ø 4.3 on 20 mm centres.
Mounting and Clearance
Mounting with Cable Entry
Position of Cable Gland
(1)
Recommended
(2)
To be avoided
Mounting with Rotary Heads and Levers
Type of Cam
(1)
Recommended
(2)
To be avoided
Connections and Schema
Wiring Diagram
2-pole NC + NO Snap Action
Technical Description
Characteristics of Actuation
Switch Actuation by 30° Cam
Functionnal Diagram
(P)
Positive opening point
(1)
NC contact with positive opening operation
(2)
Closed
(3)
Open
(4)
Tripping
(5)
Resetting
| Основні | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Конструктивне виконання приводу | Важіль, регульований по довжині |
| Ступінь захисту IP | 65 |
