Кнопковий пост аварійного зупину Harmony 1НВ+2НЗ XALK178G
-10%
- В наявності
- Код: XALK178G
1 891,08 ₴
1 701,97 ₴
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю

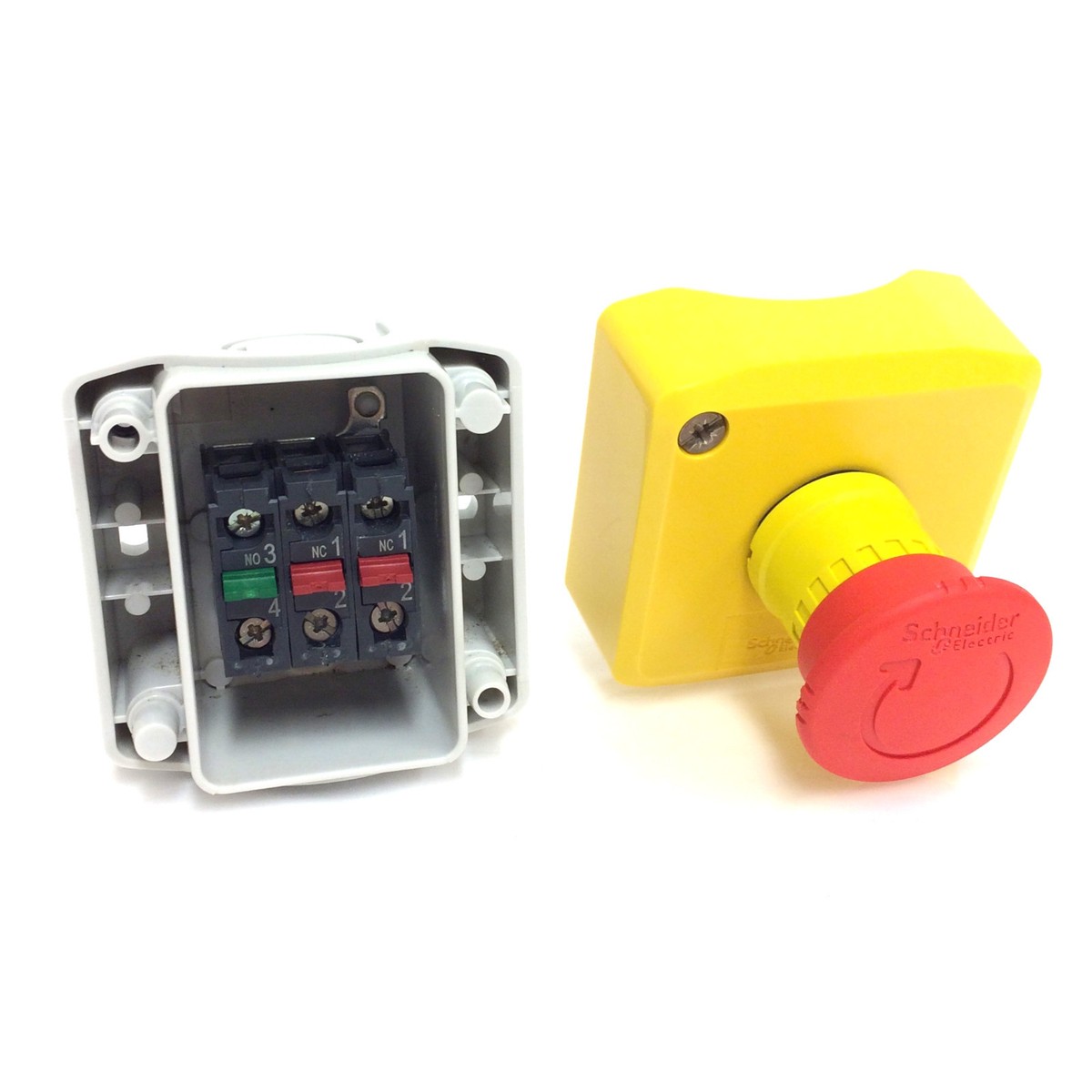

Кнопковий пост аварійного зупину Harmony 1НВ+2НЗ XALK178G
1 891,08 ₴1 701,97 ₴
В наявностіОпис
Характеристики
Специфікація
Інформація для замовлення
ПОСТ КНОПКОВИЙ АВАРІЙН.ЗУПИНУ, 1НВ+2НЗ
XALK178G
Основні документи
| Серія продукту | Harmony XALK |
|---|---|
| Тип виробу або компоненту | Станція управління в зборі |
| Назва пристрою | XALK |
| Призначення продукту | Для блоків управління та сигналізації XB5 Ø 22 мм |
| Область застосування станції керування | Функція аварійного вимкнення Функція аварійної зупинки |
| Колір основи шафи | Світло-сірий (RAL 7035) |
| Колір кришки | Жовтий (RAL 1021) |
| Матеріал | Полікарбонат |
| Профіль пристрою керування | 1 кнопка з грибовидною головкою |
| Опис виконавчого механізму | Червоний без маркування 1 NO + 2 NC |
| Перезавантаження | Повертається, щоб відпустити |
| Склад станції керування | 1 кнопка з грибовидною головкою Ø 40 мм, червоний 1 нормально відкритий + 2 нормально закритих без маркування позначення |
| Робота контакту | Повільне розмикання |
| Кабельний ввід | 1 викидач для введення кабелю 0…14 мм 2 отвори для кабельного вводу Pg 13 та ISO M20 0…12 мм |
|---|---|
| Маса нетто | 0,194 кг |
| Опір до миючого апарату високого тиску | 7000000 па на 55 °C, відстань : 0.1 м |
| Примусове розмикання | З відповідно до МЕК 60947-5-1 додаток K |
| Робочий хід | 1,5 мм (NC зі зміною електричного стану) 2,6 мм (НЕ змінює електричний стан) 4,3 мм (загальний хід) |
| Зусилля спрацювання | 44 Н NC + NO зміна електричного стану |
| Механічна зносостійкість | 300000 циклів |
| Клеми підключення | Гвинтовий затискач, <= 2 x 1.5 мм² з кабельним наконечником відповідно до IEC 60947-1 Гвинтовий затискач, >= 1 x 0.22 мм² без кабельного наконечника відповідно до IEC 60947-1 |
| Момент затягування | 0,8…1,2 Н.м відповідно до IEC 60947-1 |
| Форма головки гвинта | Хрестовий сумісний з Philips № 1 викрутка Хрестовий сумісний з позиційний № 1 викрутка Щілинний сумісний з плоский Ø 4 мм викрутка Щілинний сумісний з плоский Ø 5.5 мм викрутка |
| Матеріал контакту | Срібний сплав (Ag/Ni) |
| Захист від короткого замикання | 10 А плавка вставка тип gG відповідно до IEC 60947-5-1 |
| [Ith] умовний тепловий струм у відкритому вик | 10 А відповідно до IEC 60947-5-1 |
| [Ui] номінальна напруга ізоляції | 600 В (ступінь забруднення 3) відповідно до IEC 60947-1 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до IEC 60947-1 |
| [Ie] номінальний робочий струм | 3 А в 240 В, AC-15, A600 відповідно до IEC 60947-5-1 6 А в 120 В, AC-15, A600 відповідно до IEC 60947-5-1 0,1 А в 600 В, DC-13, Q600 відповідно до IEC 60947-5-1 0,27 А в 250 В, DC-13, Q600 відповідно до IEC 60947-5-1 0,55 А в 125 В, DC-13, Q600 відповідно до IEC 60947-5-1 1,2 А в 600 В, AC-15, A600 відповідно до IEC 60947-5-1 |
| Електрична зносостійкість | 1000000 циклів, AC-15, 2 А на 230 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклів, AC-15, 3 А на 120 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклів, AC-15, 4 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклів, DC-13, 0,2 А на 110 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклів, DC-13, 0,5 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C |
| Електрична надійність | Λ < 10exp(-6) на 5 В, 1 мА відповідно до IEC 60947-5-4 Λ < 10exp(-8) на 17 В, 5 мА відповідно до IEC 60947-5-4 |
Dimensions Drawings
Dimensions
(1) 2 knock-outs for Pg 13.5 cable gland, maximum capacity 12 mm/0.47 in.
(2) Knock-out for cable entry, maximum capacity 14 mm/0.55 in.
|
Control station fitted with: |
c in mm |
c in in. |
|---|---|---|
|
Flush pushbutton |
62 |
2.44 |
|
Pilot light |
64 |
2.52 |
|
Illuminated pushbutton |
65.5 |
2.58 |
|
Projecting pushbutton |
66 |
2.60 |
|
Selector switch |
80 |
3.15 |
|
Mushroom head pushbutton |
91.5 |
3.58 |
|
Latching mushroom head Emergency stop pushbutton with key |
115 |
4.53 |
|
Key switch |
105.5 |
4.1 |
| Основні | |
|---|---|
| Виробник | Schneider Еlectric |
| Країна виробник | Франція |
| Колір кнопки | Червоний |
| Користувальницькі характеристики | |
| Тип монтажу | Зовнішній |
- Ціна: 1 701,97 ₴
