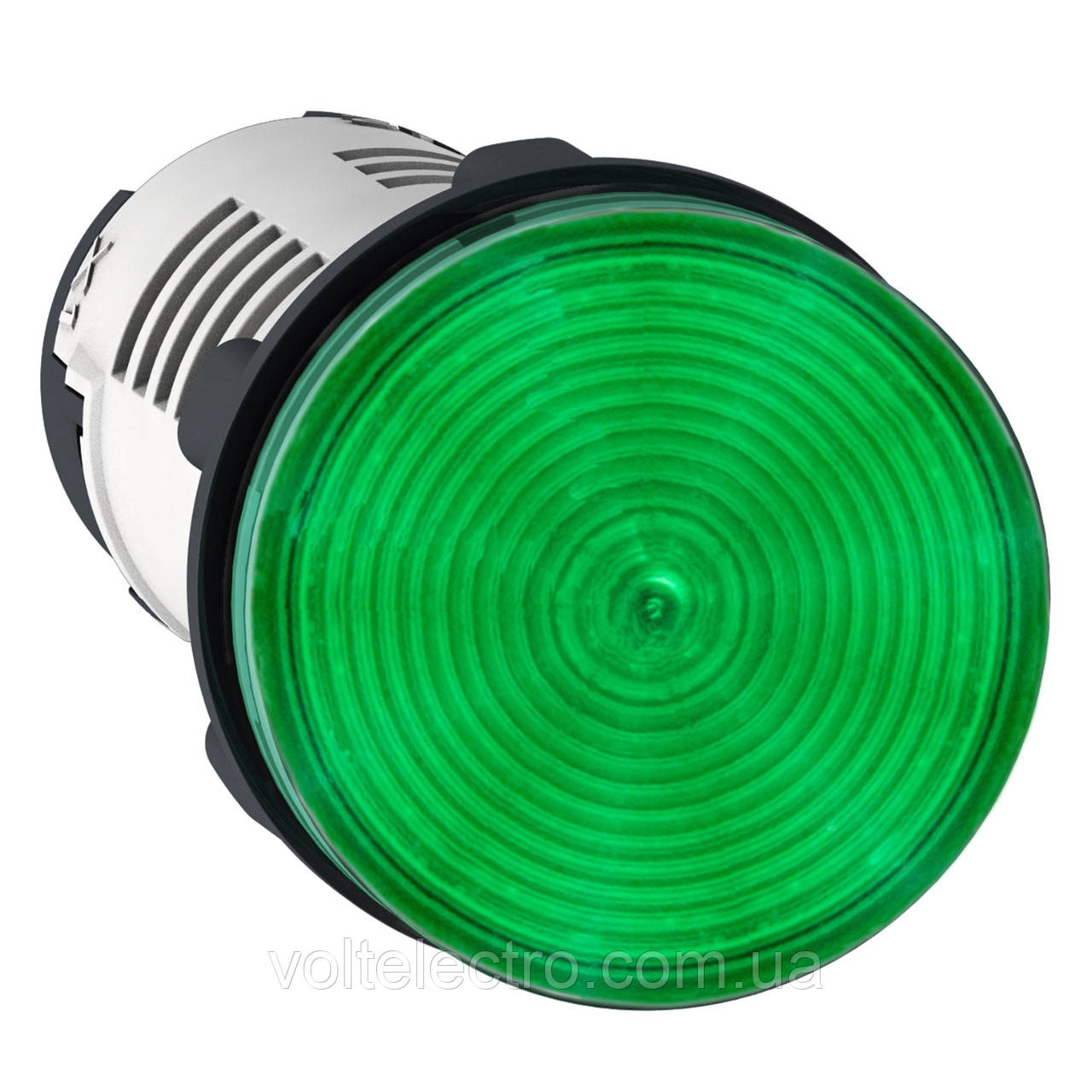

XB7EV03BP сигнальна лампа 24В AC/DC, IP65 зелена Schneider Electric Harmony XB7
-15%
- В наявності
- Код: XB7EV03BP
173,64 ₴
147,60 ₴
Мінімальна сума замовлення на сайті — 1 000 ₴
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
XB7EV03BP сигнальна лампа 24В AC/DC, IP65 зелена Schneider Electric Harmony XB7
173,64 ₴147,60 ₴
В наявностіОпис
Характеристики
Інформація для замовлення
СВІТЛОДІОД СИГНАЛЬНИЙ 24В
XB7EV03BP
Основні документи
| Серія продукту | Harmony XB7 |
|---|---|
| Тип виробу або компоненту | Контрольна лампа |
| Назва пристрою | XB7 |
| Монтажний діаметр | 22 мм |
| Продаж неподільною кількістю | 10 |
| Форма головки сигнального блоку | Круглий |
| Колір ковпачка/кнопки або лізни | Зелений |
| Джерело світла | СВІТЛОДІОДНИЙ |
| Цоколь лампи | Вбудований світлодіод |
| [Us] номінальна напруга живлення | 24 В змінний/постійний струм 50/60 Гц |
| Опис виробу | Монолітний виріб |
| Висота | 29 мм |
|---|---|
| Ширина | 29 мм |
| Глибина | 54 мм |
| Опис клем ISO n°1 | (X1-X2)PL |
| Маса нетто | 0,02 кг |
| Монтаж пристрою | Кріпильний отвір - діаметр: 22,5 мм 22.3 +0.4/0 відповідно до IEC 60947-5-1 |
| Центр фіксації | >= 30 x 40 мм (опорна панель) метал - товщина: 1…6 мм >= 30 x 40 мм (опорна панель) пластик - товщина: 2…6 мм |
| Спосіб кріплення | Кріпильна гайка під головкою: 2…2,4 Н.м |
| Клеми підключення | Гвинтовий затискач, <= 2 x 1.5 мм² з кабельним наконечником відповідно до IEC 60947-1 Гвинтовий затискач, 1 x 0.22...2 x 2.5 мм² без кабельного наконечника відповідно до IEC 60947-1 |
| Момент затягування | 0,8…1,2 Н.м відповідно до IEC 60947-1 |
| Форма головки гвинта | Хрестовий сумісний з JIS № 1 викрутка Хрестовий сумісний з Philips № 1 викрутка Хрестовий сумісний з позиційний № 1 викрутка Щілинний сумісний з плоский Ø 4 мм викрутка Щілинний сумісний з плоский Ø 5.5 мм викрутка |
| [Ui] номінальна напруга ізоляції | 250 В (ступінь забруднення 3) відповідно до IEC 60947-1 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до IEC 60947-1 |
| Тип сигналізації | Постійний |
| Межі напруги живлення | 19,2…30 В постійний струм 21,6…26,4 В змінний струм |
| Споживання струму | 20...27 мА |
| Термін служби | 70000 год при номінальній напрузі та 25 °C |
| Захисна обробка | TH |
|---|---|
| Температура навколишнього повітря для збер | -40…70 °C |
| Робоча температура навколишнього середови | -25…70 °C |
| Категорія перенапруги | Клас II conforming to IEC 60536 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 (задня панель) IP65 відповідно до МЕК 60529 (передня панель) |
| Ступінь захисту NEMA | NEMA 4 відповідно до UL 50 E NEMA 12 відповідно до UL 50 E |
| Стандарти | UL 508 JIS C8201-5-1 CSA C22.2 № 14 IEC 60947-5-1 IEC 60947-1 JIS C8201-1 |
| Вібростійкість | 5 gn (f= 2…500 Гц) conforming to МЕК 60068-2-6 |
| Ударостійкість | 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 |
| Електромагнітна сумісність | Випромінювання збурюючого поля клас B відповідно до МЕК 55011 |
Dimensions Drawings
Pilot Light with Screw Terminal
Dimensions
e
Support panel thickness: 1 to 6 mm/0.4 to 0.24 in. (metal), 2 to 6 mm/0.8 to 0.24 in. (plastic).
Mounting and Clearance
Mounting
Diameter of Finished Fixing Holes
(1)
Minimum value.
(2)
40 mm/1.58 in. for Emergency switching off pushbutton only.
(3)
Standard value: Ø 22.3 (0; + 0.4) mm/Ø 0.88 (0; + 0.02) in.
Faston Clip Connection
“U” Type Tag Connection
(1)
6.5 mm/0.26 in. recommended, 7 mm/0.28 in. max.
(2)
M3 screw clamp terminal.
Connections and Schema
Wiring Diagram
(1)
LED
| Основні | |
|---|---|
| Виробник | Schneider Еlectric |
| Країна виробник | Франція |
| Колір кнопки | Зелений |
| Напруга | 24 В |
| Тип монтажу | На корпус |
