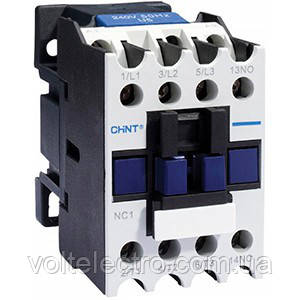

Контактор NC1-0910 9А 230В/АС3 1НО 50Гц

  • Немає в наявності
  • Код: 221033

350 ₴

Мінімальна сума замовлення на сайті — 400 грн

+380 (68) 052-00-91
kyivstarВіктор
  • +380 (68) 052-00-91
    viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
Контактор NC1-0910 9А 230В/АС3 1НО 50Гц
Контактор NC1-0910 9А 230В/АС3 1НО 50Гц
350 ₴
Немає в наявності
+380 (68) 052-00-91
kyivstarВіктор
  • +380 (68) 052-00-91
    viber Для замовлень Viber
Опис
Характеристики
Інформація для замовлення
Пускачі електромагнітні NC1- призначені для дистанційного пуску безпосереднім підключенням до мережі, зупинки і реверсування трифазних асинхронних електродвигунів з короткозамкненим ротором.

Діапазон робочих температур - від -25°C до +40°С.
Навколишнє середовище - вибухобезпечна, не містить пилу в кількості, що порушує роботу пускача, а також агресивних газів і парів в концентраціях, що руйнують метали і ізоляцію.
Робоче положення - кріплення на вертикальній площині допускається відхилення від вертикалі не більше 5°.



Характеристики

  • Сертифікати: CE, VDE, EK, ESC, UKrSEPRO, GOST, RCC, UL
  • Електричні характеристики: до 690 в змінного струму частотою 50/60 Гц, до 95А
  • Назначение:  коммутация электрических цепей, в том числе при повышенной частоте с управлением от сети переменного тока, защита от сверхтоков при применении совместно с тепловым реле
  • Категории применения: АС-3; АС-4
  • Высота над уровнем моря: не более 2000 м
  • Диапазон температур эксплуатации:от -25°C до 40°C
  • Категория размещения: 3
  • Условия монтажа: на вертикальной плоскости с допустимым отклонением от вертикального положения не более 50
  • Стандарт соответствия:  ГОСТ Р 50030.4.1









Технические параметры

Характеристики при переменном токе
Управляющая цепь переменного тока
Параметры/Исполнения NC1-09 NC1-12 NC1-18 NC1-25 NC1-32 NC1-40 NC1-50 NC1-65 NC1-80 NC1-95
Рамка Рамка 1 (3Р, 4Р) Рамка 2 (3P) Рамка 3 (3P, 4P) Рамка 4 (3P) Рамка 5 (3P, 4P) Рамка 6 (3P, 4P)
Номінальний тепловий струм і кат. АС-1, А 20 20 32 40 50 60 80 80 110 110
Номінальні робочі струми, А 380/400В AC-3 9 12 18 25 32 40 50 65 80 95
AC-4 3.5 5 7.7 8.5 12 18.5 24 28 37 44
660/690В AC-3 6.6 8.9 12 18 21 34 39 42 49 49
AC-4 1.5 2 3.8 4.4 7.5 9 12 14 17.3 21.3
Номінальна напруга ізоляції, В 690 690 690 690 690 690 690 690 690 690
Номінальна потужність керованого трифазного електродвигуна кВт 220/230В AC 2.2 3 4 5.5 7.5 11 15 18.5 22 25
380/400В AC 4 5.5 7.5 11 15 18.5 22 30 37 45
660/690В AC 5.5 7.5 10 15 18.5 30 37 37 45 45
л. с. 200В AC 3 5 7.5 7.5 10 15 15 20 25 30
240В AC 3 5 7.5 10 15 20 20 25 30 30
460В AC 5 7.5 10 15 20 25 30 40 40 50
600В AC 5 7.5 10 15 20 25 30 40 40 50
Допустима частота включень (циклів у годину) під струмом AC-3 1,200 1200 1200 1200 600 600 600 600 600 600
AC-4 300 300 300 300 300 300 300 300 300 300
без струму в ланцюзі 3,600 3600 3600 3600 3600 3600 3600 3600 3600 3600
Комутаційна знос. тис. Циклів AC-3 1,000 1000 1000 1000 800 800 600 600 600 600
AC-4 200 200 200 200 200 150 150 150 100 100
Механічна зносостійкість, млн. циклів 10 10 10 10 8 8 8 8 6 6
Тип захисного запобіжника RT16-20 RT16-20 RT16-32 RT16-40 RT16-50 RT16-63 RT16-80 RT16-80 RT16-100 RT16-125

Габаритні і настановні розміри

NC1-09-32

Виконання

A max

В max

З max

D max

E max

a

b

Ф

L

P

s

NC1-09(Z)~12(Z)

47

76

82(116)

120.5(154.5)

140.5(174.5)

34/35

50/60

4.5

60(95)

10.5

8.6

NC1-18(Z)

47

76

87(122)

125.5(160.5)

145.5(180.5)

34/35

50/60

4.5

61(96)

11.3

104

NC1-25(Z)

57

86

95(131)

133.5(169.5)

153.5(189.5)

40

48

4.5

70(107)

13.2

11.7

NC1-32(Z)

57

86

100(138)

138.5(176.5)

158.5(196.5)

40

48

4.5

71.6(120)

14.5

13

NC1-4011(Z)~6511(Z)

77

129

116(173)

154.5(211.5)

174.5(231.5)

40

100/110

6.5

78(135)

20

8.6

NC1 -4004/40080--6504/65080

84

129

116(173)

154.5(211.5)

174.5(231.5)

40

100/110

6.5

78(135)

20

8.6

NC1-8011 (Z)-9511(Z)

87

129

127(188)

165.5(226.5)

185.5(246.5)

40

100/110

6.5

83(140)

23.5

12

NC1-8004/8008(Z)~9504/9508(Z)

96

129

127(183)

160.5(221.5)

180.5(241,5)

40

100/110

6.5

83(140)

23.5

12


Примітки:
1. L: відстань від панелі кріплення до вивідних затисків головних контактів
2. Р: межполюсние відстані головних контактів
3. S: ширина гнізда вивідного затиску головних контактів

Основні
ВиробникChint
Країна виробникКитай
Номінальна напруга котушки220 В
Номінальний струм9 А
Теплове релеНі
Тип контактораРеверсивний
