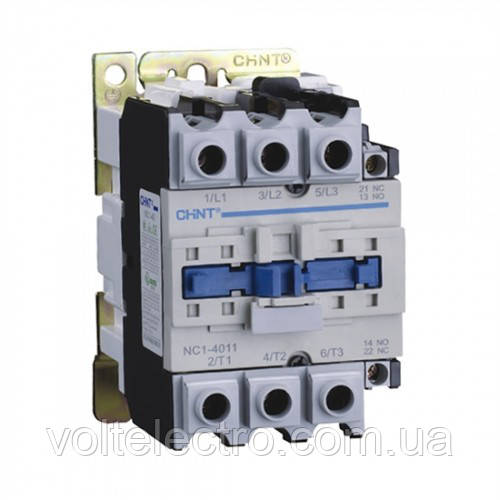

Контактор NC1-4011 40A 220V 50Hz
- В наявності
- Код: 222272
1 300 ₴
- +380 (68) 052-00-91viber Для замовлень Viber
Навколишнє середовище - вибухобезпечна, не містить пилу в кількості, що порушує роботу пускача, а також агресивних газів і парів в концентраціях, що руйнують метали і ізоляцію.
Робоче положення - кріплення на вертикальній площині допускається відхилення від вертикалі не більше 5°.
Характеристики
- Сертифікати: CE, VDE, EK, ESC, UKrSEPRO, GOST, RCC, UL
- Електричні характеристики: до 690 в змінного струму частотою 50/60 Гц, до 95А
- Призначення: комутація електричних ланцюгів, у тому числі при підвищеній частоті з керуванням від мережі змінного струму, захист від надструмів при застосуванні спільно з тепловим реле
- Категорії застосування: АС-3; АС-4
- Висота над рівнем моря: не більше 2000 м
- Діапазон температур експлуатації:від -25°C до 40°C
- Категорія розміщення: 3
- Умови монтажу: на вертикальній площині з допустимим відхиленням від вертикального положення не більше 50
- Стандарт на відповідність: ГОСТ Р 50030.4.1
Технічні параметри
| Параметри/Виконання | NC1-09 | NC1-12 | NC1-18 | NC1-25 | NC1-32 | NC1-40 | NC1-50 | NC1-65 | NC1-80 | NC1-95 | ||
| Рамка | Рамка 1 (3Р, 4Р) | Рамка 2 (3P) | Рамка 3 (3P, 4P) | Рамка 4 (3P) | Рамка 5 (3P, 4P) | Рамка 6 (3P, 4P) | ||||||
| Номінальний тепловий струм і кат. АС-1, А | 20 | 20 | 32 | 40 | 50 | 60 | 80 | 80 | 110 | 110 | ||
| Номінальні робочі струми, А | 380/400В | AC-3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
| AC-4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | ||
| 660/690В | AC-3 | 6.6 | 8.9 | 12 | 18 | 21 | 34 | 39 | 42 | 49 | 49 | |
| AC-4 | 1.5 | 2 | 3.8 | 4.4 | 7.5 | 9 | 12 | 14 | 17.3 | 21.3 | ||
| Номінальна напруга ізоляції, В | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Номінальна потужність керованого трифазного електродвигуна | кВт | 220/230В AC | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
| 380/400В AC | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | ||
| 660/690В AC | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 37 | 37 | 45 | 45 | ||
| л. с. | 200В AC | 3 | 5 | 7.5 | 7.5 | 10 | 15 | 15 | 20 | 25 | 30 | |
| 240В AC | 3 | 5 | 7.5 | 10 | 15 | 20 | 20 | 25 | 30 | 30 | ||
| 460В AC | 5 | 7.5 | 10 | 15 | 20 | 25 | 30 | 40 | 40 | 50 | ||
| 600В AC | 5 | 7.5 | 10 | 15 | 20 | 25 | 30 | 40 | 40 | 50 | ||
| Допустима частота включень (циклів у годину) | під струмом | AC-3 | 1,200 | 1200 | 1200 | 1200 | 600 | 600 | 600 | 600 | 600 | 600 |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| без струму в ланцюзі | 3,600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | ||
| Комутаційна знос. тис. Циклів | AC-3 | 1,000 | 1000 | 1000 | 1000 | 800 | 800 | 600 | 600 | 600 | 600 | |
| AC-4 | 200 | 200 | 200 | 200 | 200 | 150 | 150 | 150 | 100 | 100 | ||
| Механічна зносостійкість, млн. циклів | 10 | 10 | 10 | 10 | 8 | 8 | 8 | 8 | 6 | 6 | ||
| Тип захисного запобіжника | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
Габаритні і настановні розміри
NC1-09-32
| Виконання |
A max |
В max |
З max |
D max |
E max |
a |
b |
Ф |
L |
P |
s |
|
NC1-09(Z)~12(Z) |
47 |
76 |
82(116) |
120.5(154.5) |
140.5(174.5) |
34/35 |
50/60 |
4.5 |
60(95) |
10.5 |
8.6 |
|
NC1-18(Z) |
47 |
76 |
87(122) |
125.5(160.5) |
145.5(180.5) |
34/35 |
50/60 |
4.5 |
61(96) |
11.3 |
104 |
|
NC1-25(Z) |
57 |
86 |
95(131) |
133.5(169.5) |
153.5(189.5) |
40 |
48 |
4.5 |
70(107) |
13.2 |
11.7 |
|
NC1-32(Z) |
57 |
86 |
100(138) |
138.5(176.5) |
158.5(196.5) |
40 |
48 |
4.5 |
71.6(120) |
14.5 |
13 |
|
NC1-4011(Z)~6511(Z) |
77 |
129 |
116(173) |
154.5(211.5) |
174.5(231.5) |
40 |
100/110 |
6.5 |
78(135) |
20 |
8.6 |
|
NC1 -4004/40080--6504/65080 |
84 |
129 |
116(173) |
154.5(211.5) |
174.5(231.5) |
40 |
100/110 |
6.5 |
78(135) |
20 |
8.6 |
|
NC1-8011 (Z)-9511(Z) |
87 |
129 |
127(188) |
165.5(226.5) |
185.5(246.5) |
40 |
100/110 |
6.5 |
83(140) |
23.5 |
12 |
|
NC1-8004/8008(Z)~9504/9508(Z) |
96 |
129 |
127(183) |
160.5(221.5) |
180.5(241,5) |
40 |
100/110 |
6.5 |
83(140) |
23.5 |
12 |
Примітки:
1. L: відстань від панелі кріплення до вивідних затисків головних контактів
2. Р: межполюсние відстані головних контактів
3. S: ширина гнізда вивідного затиску головних контактів
| Основні | |
|---|---|
| Виробник | Chint |
| Країна виробник | Китай |
| Номінальна напруга котушки | 220 В |
| Номінальний струм | 9 А |
| Теплове реле | Ні |
| Тип контактора | Реверсивний |
- Ціна: 1 300 ₴
