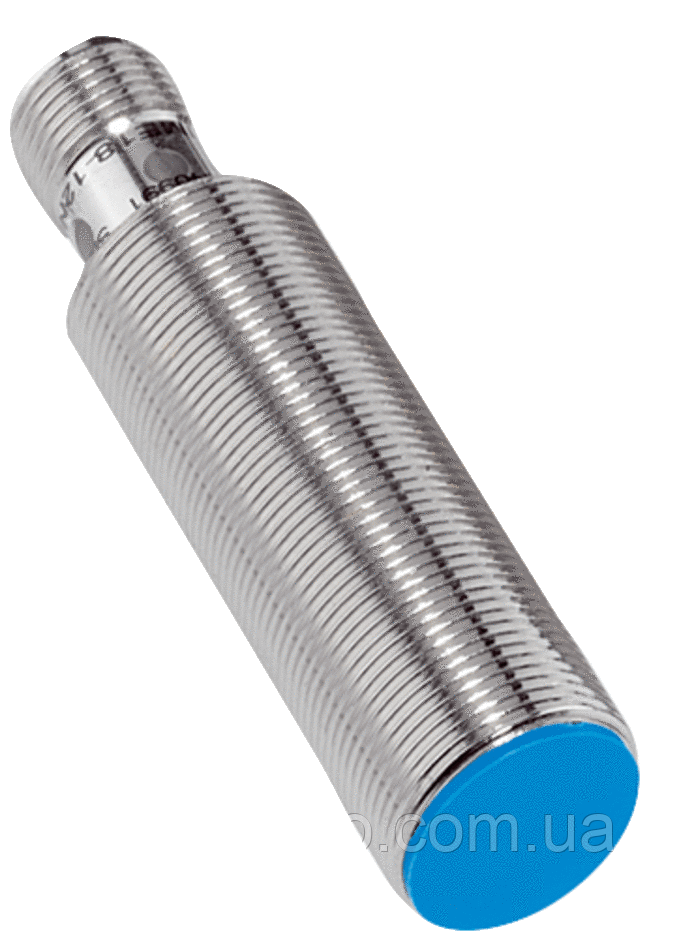

IME18-08BPOZC0S індуктивний Датчик PNP / NC; 0÷8мм; 10÷30ВDC; М18

• ХАРАКТЕРИСТИКИ

  Тип корпусу	Циліндричний з різьбою
  Конструкція корпусу	Стандарт
  Розмір різьби	M18 1
  Діаметр	Ø 18 мм
  Відстань спрацьовування Sn	8 mm
  Відстань спрацьовування забезпечено Sa	6,48 mm
  Монтаж	Врівень
  Частота перемикання	1.000 Hz
  Тип підключення	Роз'єм M12, 4-конт.
  Перемикаючий вихід	PNP
  Функція виходу	Нормально закритий
  Електричне виконання	Пост. струм, 3-проводний
  Тип захисту	IP67 1)

  • ¹⁾ Згідно EN 60529.

• МЕХАНІКА/ЕЛЕКТРОНІКА

  Напруга живлення	10 V DC ... 30 V DC
  Залишкова пульсація	≤ 10 %
  Падіння напруги	≤ 2 V 1)
  Споживання струму	10 mA 2)
  Затримка готовності	≤ 100 ms
  Гістерезис	5 % ... 15 %
  Відтворюваність	≤ 2 % 3) 4)
  Відхилення температури (від Sr)	± 10 %
  ЕМС	Згідно EN 60947-5-2
  Постійний струм Ia	≤ 200 mA
  Захист від короткого замикання	✔
  Захист від інверсії полярності	✔
  Придушення імпульсу включення	✔
  Ударостійкість і вібростійкість	30 g, 11 ms/10 Hz ... 55 Hz, 1 mm
  Діапазон температур при роботі	-25 °C ... +75 °C
  Матеріал корпусу	Метал, нікельована латунь
  Матеріал, активна поверхня	Пластик, Пластик
  Довжина корпусу	69 mm
  Корисна довжина різьби	52 mm
  Макс. момент затяжки	≤ 40 Nm
  № файлу UL	NRKH.E181493

  • ¹⁾ При I_a max.
  • ²⁾ Без навантаження.
  • ³⁾ Ub і Ta постійні.
  • ⁴⁾ Від Sr.

• КОЕФІЦІЄНТИ РЕДУКЦІЇ

• ВКАЗІВКИ ПО УСТАНОВЦІ

• КЛАСИФІКАЦІЇ

Технічні креслення

Вказівки по установці Монтаж врівень

Схема з'єднань Cd-008

Габаритне креслення IME18 стандарт, штекер, врівень з площиною
