ПЕРЕТВОРЮВАЧ ЧАСТОТИ ATV310 3кВт 380-460В, IP20, без ЕМС-фільтру

ATV310HU30N4E

Основні документи

Каталог

Паспорт продукту

Інструкція користувача



Опис

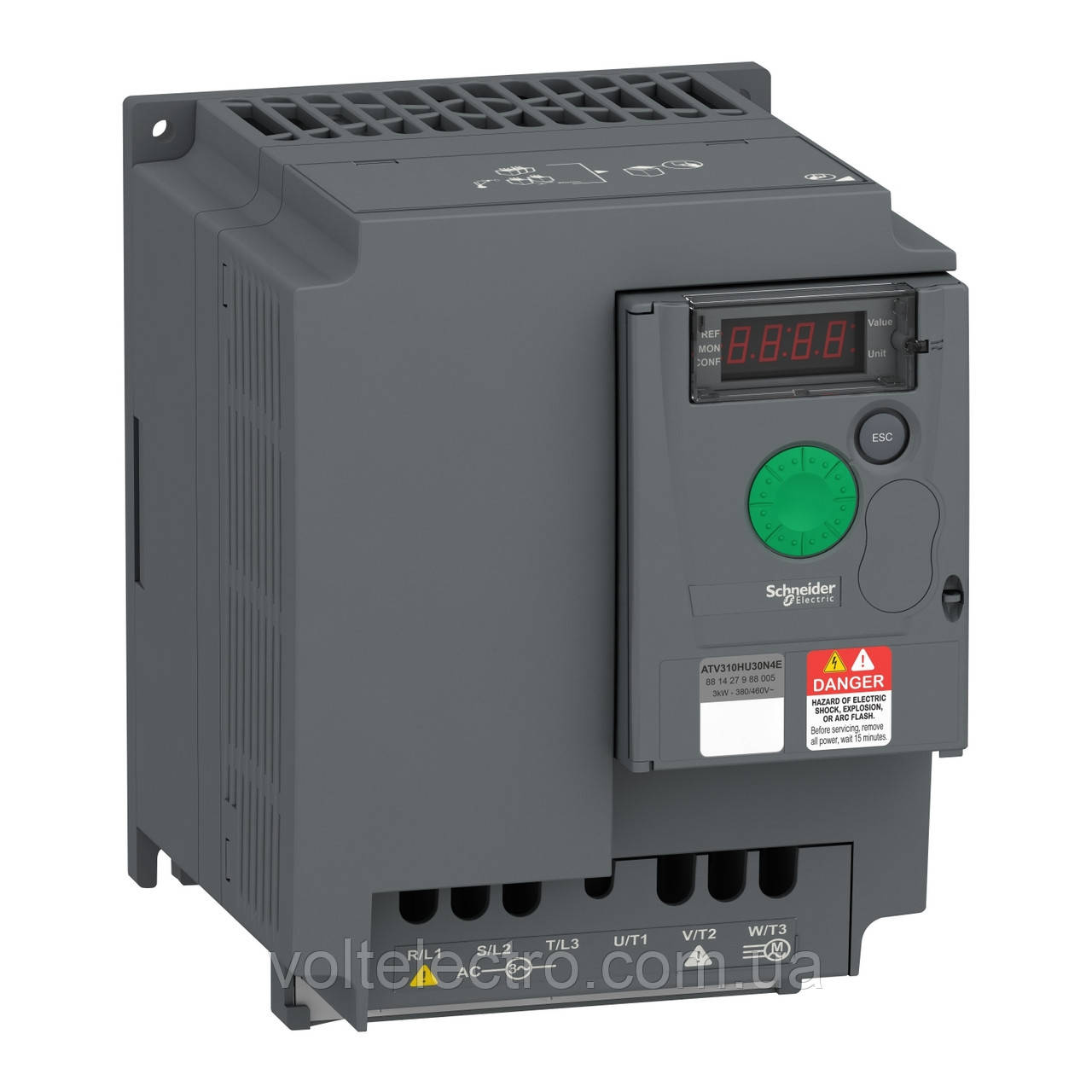

Цей привод Easy Altivar 310 є перетворювачем частоти для трифазних асинхронних двигунів. Його ступінь захисту IP20. Він працює з номінальною потужністю до 3kW/4 кінські сили для важкого режиму роботи або 4kW/5 кінських сил для нормального режиму роботи і номінальною напругою від 380V до 460V AC. Завдяки яскравому світлодіодному 4-розрядному дисплею він забезпечує високу читаність основних параметрів. Виявлення недостатнього та перевантаження допомагає захистити вашу установку. Він важить 1,8 кг, а його розміри становлять 140 мм в ширину, 184 мм у висоту і 151 мм у глибину. Цей привод містить функції, які підходять для найпоширеніших застосувань, включаючи текстильні машини, верстати, деревообробні машини, транспортування матеріалів, пакувальні та друкарські машини, керамічні машини.



Технічні характеристики

Головне

Серія продукту	Easy Altivar 310
Тип виробу або компоненту	Перетворювач частоти
Конкретне застосування виробу	Прості машини та механізми
Спосіб збірки	З тепловідвідним радіатором
Назва пристрою	ATV310
Кількість фаз мережі	Трифазний
[Us] номінальна напруга живлення	380..460 В - 15...10 %
Потужність двигуна [кВт]	3 кВт для важкий режим роботи 4 кВт для нормальний режим роботи
Потужність двигуна [к.с.]	4 к.с для важкий режим роботи 5 к.с для нормальний режим роботи
Рівень шуму	50 дБ

Додаткове

Кількість в одному комплекті	Комплект з 1 шт.
Електромагнітний фільтр	Без фільтра ЕМС
Тип охолодження	Вбудований вентилятор
Протокол порту обміну даними	Modbus
Тип конектора	RJ45 (на лицьовій стороні) для Modbus
Апаратний інтерфейс	2-провідний RS 485 для Modbus
Кадр даних	RTU для Modbus
Швидкість передачі	4800 біт/с 9600 біт/с 19200 біт/с 38400 біт/с
Кількість адрес	1…247 для Modbus
Служба обміну даними	Читання регістрів зберігання (03) 29 слів Запис 1 регістра (06) 29 слів Запис декількох регістрів (16) 27 слів Читання/запис декількох регістрів (23) 4/4 слова Читати ідентифікацію пристрою (43)
Лінійний струм	11,1 А при 380 В (важкий режим роботи) 14,2 А при 380 В (нормальний режим роботи) 9,2 А при 460 В (важкий режим роботи) 11,6 А при 460 В (нормальний режим роботи)
Повна потужність	7,3 кВА при 460 В (важкий режим роботи) 9,3 кВА при 460 В (нормальний режим роботи)
Ймовірний струм КЗ [Isc]	5 кА ( важкий режим роботи ) 5 кА ( нормальний режим роботи )
Максимальний струм у сталому режимі	7,1 А важкий режим роботи 8,9 А нормальний режим роботи
Максимальний струм перехідного процесу	10,7 А впродовж 60 с (важкий режим роботи) 9,8 А впродовж 60 с (нормальний режим роботи)
Розсіювана потужність [Вт]	90,8 В, в In (важкий режим роботи) 120,4 В, в In (нормальний режим роботи)
Вихідна частота приводу	0,5…400 Гц
Номінальна частота перемикання	4 кГц
Частота перемикання	2..12 кГц регульований
Швидкісний діапазон	1…20 для асинхрониий двигун
Короткочасне перевищення моменту	170…200 % від номінального крутного моменту двигуна
Гальмівний крутний момент	До 150 % від номінального моменту двигуна з гальмівним резистором До 70 % номінального моменту двигуна без гальмівного резистора
Форма керуючої дії асинхронним двигуном	Скалярне керування (V/f) Скалярне керування (U/f) - енергозбереж., квадрат. U/f Бездатчикове векторне керування (SVC)
Компенсація ковзання ротора	Налаштовуємий
Вихідна напруга	380..460 В трифазний
Електричне з'єднання	Клема, момент затяжки: 1.5...4 мм², AWG 16...AWG 12 (L1, L2, L3, PA/+, PB, U, V, W)
Момент затягування	1,2…1,4 Н.м
Ізоляція	Електрична між силовою частиною та системою керування
Живлення	Внутрішнє живлення для потенціометра: 5 В (4,75…5,25 В)постійний струм, <10 мА з захист від перевантаження та короткого замикання Внутрішнє живлення для логічних входів: 24 В (20,4…28,8 В)постійний струм, <100 мА з захист від перевантаження та короткого замикання
Кількість аналогових входів	1
Тип аналогового входу	Конфігурований струм AI1 0...20 мА 250 Ом Конфігурована напруга AI1 0...10 В 30 кОм Конфігурована напруга AI1 0...5 В 30 кОм
Кількість дискретних входів	4
Тип дискретного входу	Програмований LI1...LI4 24 В 18...30 В
Логіка дискретних входів	Негативна логіка (прийомник), > 16 В (стан 0) , < 10 В (стан 1) , вхідний повний опір 3,5 кОм Позитивна логіка (джерело), 0...< 5 В (стан 0) , > 11 В (стан 1)
Тривалість вибірки	10 мс для аналоговий вхід 20 мс, відхилення +/- 1 мс для логічний вхід
Помилка лінеаризації	+/- 0,3 % максимального значення для аналоговий вхід
Кількість аналогових виходів	1
Тип аналогового виходу	AO1 програмно-конфігурована напруга: 0...10 В змінний струм 0...10 В 0…0,02 А, повний опір: 470 Ом, роздільна здатність: 8 біт AO1 програмно-конфігурований струм: 0...20 мА, повний опір: 800 Ом, роздільна здатність: 8 біт
Кількість дискретних виходів	2
Тип дискретного виходу	Логічний вихід LO+, LO- Захищений релейний вихід R1A, R1B, R1C 1 перемикаючий контакт
Мінімальний струм перемикання	5 мА при 24 В постійний струм для логічне реле
Максимальний струм перемикання	2 А при 250 В змінний струм при індуктивне навантаження cos phi = 0,4 L/R = 7 мс для логічне реле 2 А при 30 В постійний струм при індуктивне навантаження cos phi = 0,4 L/R = 7 мс для логічне реле 3 А при 250 В змінний струм при резистивний навантаження cos phi = 1 L/R = 0 мс для логічне реле 4 А при 30 В постійний струм при резистивний навантаження cos phi = 1 L/R = 0 мс для логічне реле
Лінійне прискорення і уповільнення	Лінеаризація від 0...999.9 с S U
Тип гальмування	Постійним струмом, <30 с
Тип захисту	Перенапруга в мережі Недонапруга в мережі Перевантаження по струму між вихідн. фазами та землею Захист від перегріву Коротке замикання між фазами двигуна Від втрати вхідної фази Тепловий захист двигуна i2t
Роздільна здатність за частотою	Аналоговий вхід перетворювач, змінна/постійна напруга, 10 біт Пульт 0,1 Гц
Постійна часу	20 мс +/- 1 мс для зміни завдання
Робоче положення	Вертикальне, +/- 10 градусів
Висота	184 мм
Ширина	140 мм
Глибина	151 мм
Вага нетто	1,8 кг
Частота мережі живлення	50/60 Гц +/- 5 %
Призначення продукту	Асинхронні двигуни

Dimensions Drawings

Dimensions

Dimensions in mm



a	b	c	G	H	H1	Ø	For screws
140	171	151	126	157	184	5	M4







Dimensions in in.



a	b	c	G	H	H1	Ø	For screws
5.51	6.73	5.94	4.96	6.18	7.24	0.20	M4



Connections and Schema

Three-Phase Power Supply Wiring Diagram

A1 : Drive

KM1 : Contactor (only if a control circuit is needed)

P1 : 2.2 kΩ reference potentiometer. This can be replaced by a 10 kΩ potentiometer (maximum).

Q1 : Circuit breaker

R : Braking resistor (optional)

(1) Negative logic (Sink)

(2) Positive logic (Source) (factory set configuration)

(3) 0...10 V or 0...20 mA

(4) Line choke three-phase (optional)
