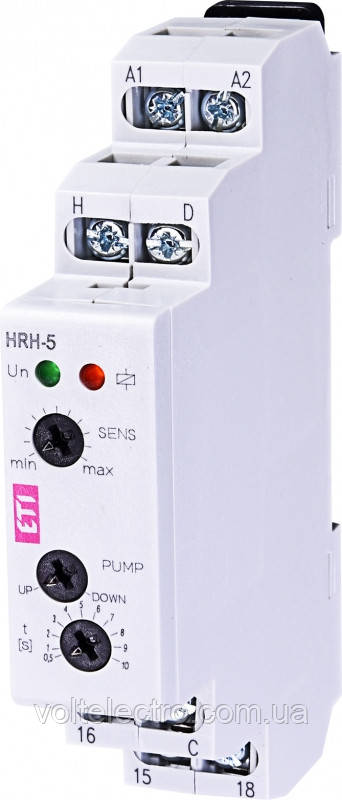

Реле контролю рівня рідини HRH-5 UNI 24..240В AC/DC 1×8A, ETI

Реле контролю рідини з двома функціями. Чутливість датчика від 5 до 100 kΩ. Затримка часу від помилкового спрацьовування 0,5 - 10 секунд. Максимальна довжина подключаемого провідника до датчика 100м. Напруга живлення 24-240 AC/DC. Контакт 1х перекидний (8A). Ширина 1 модуль. Повна інформація в прикріплених файлах. Датчики в комплект не входять.



ДОКУМЕНТАЦІЯ

Керівництво по експлуатації
EU сертифікат
Технічні дані



Призначення:

Реле контролю рівня HRH-5 Uni (автомат контролю рівня) призначений для контролю і підтримки заданого рівня струмопровідних рідин і управління електродвигунами насосних установок.





Переваги:

- Контроль рівня рідини в колодязях, резервуарах, ємностях, танкерах...
- Проста установка.
- Можливість контролю за рівнем будь струмопровідної рідини.
- Призначений для автоматичного експлуатації 1-фазних та 3-фазних насосів.
- Вибір функцій довантаження, відкачування.
- Виріб не має власного запобіжника необхідно встановлювати додатково відповідний запобіжник.
- У розпорядженні 4 типи сенсорів різного виконання (немає в комплекті поставки, можна придбати додатково).

Опис функцій:

1) PUMP UP (довантаження) - якщо рівень рідини опуститься нижче мінімальної межі (сенсор D),замкнеться реле і насос почне докачувати рідина, поки рівень не досягне верхньої межі(сенсор H), після чого реле відключить насос. При досягненні рівня нижньої межі ситуація повториться. Після подачі живлення реле автоматично замкнеться і насос докачає рідину до верхнього рівня.
2) PUMP DOWN (відкачування) - якщо рівень рідини підніметься над верхньою межею, реле замкнеться замкнеться і насос почне відкачувати рідину. При досягненні рідиною нижньої межі реле розімкнеться і насос зупиниться. При включенні живлення реле знаходиться в стані спокою і насос вмикається тільки при досягненні рідиною верхньої межі.
3) Якщо з'єднувати входи H і D і підключити їх до одного сенсора, пристрій буде підтримувати
один єдиний рівень (верхня і нижня межі об'єднаються в один рівень). У функції PUMP UP реле замкнеться, якщо рівень рідини опуститься нижче рівня сенсора. Насос накачає рідина, і якщо її рівень досягне рівня сенсора, реле вимикається і насос зупиниться.
Рівень в цьому випадку утримується у вузьких межах близько рівня сенсора. У функції PUMP DOWN реле замкнеться тоді, коли рівень рідини досягне рівня сенсора. Насос откачает рідина, поки її рівень не опуститься нижче рівня сенсора, потім реле вимикається і насос зупиниться.

Характеристики

Напруга живлення:	24-230V AC/DC
Комутований струм(A):	8
Кількість і тип контактів:	1P
Гарантія	12 місяців
Виробник	ETI
Діапазон робочих температур (°):	-25...+50
Спосіб монтажу:	На Din-рейку
Тип корпусу:	1S
Габарити(мм):	17.5х90х63
Ступінь захисту:	IP20
Вага(г):	72
