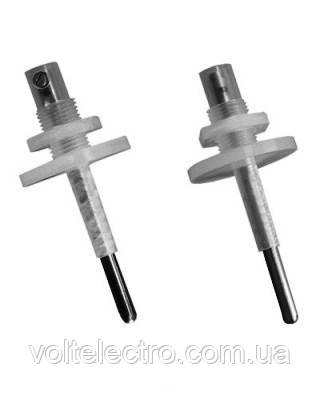

Датчики SHR-1-M, SHR-1-N

Датчики призначені для контролю за заповненою ємностей рідиною. Працюють у складі контролерів HRH (див. розділ «контролери рівня рідини»).

Датчик рівня рідини SHR-1-M — латунний зонд
Датчик рівня рідини SHR-1-N — нержавіючий зонд
— датчики призначені для контролю за заповненою
— електрод діаметром 4 мм розміщений в пластиковому корпусі, який забезпечений 12 мм різьбленням з гайкою
— можливість розміщення на панелі або утримувачі
— дріт підключається до затискної платі, складовою частиною його є ізолююча трубка з термоусадочного пластику
— максимальний перетин проводів, що підключаються: 2.5 мм2
— установка: після підключення кабелю до зонду, натягнемо ізолюючу трубку з термоусадочного пластика через кабель на зонд, нагріємо її і зонд обожмется трубкою і місце з'єднання зонда з кабелем герметично закривається
— вага: 9.7 р
— температура експлуатації: — 25...+60 °C
— загальна довжина зонда: 65.5 мм

Датчик рівня рідини SHR-2:
— зонд являє собою електрод, який при підключенні до відповідного вимірювального обладнання
— служить для виявлення поверхонь рідини, напр. в колодязях, свердловинах, ємностях
— призначений для експлуатації в електропровідних і механічно забруднених рідинах в температурних межах: +1...+80 °C
— нержавіючий однополюсний зонд розміщений у ПВХ корпусі, призначеному для обвіски або закріплення через патрон на стінці ємності
— для правильной работы зонда необходимо обеспечить, чтобы электрод был чистым и свободным от загрязнений, которые бы могли препятствовать его контакту с жидкостью. Загрязнение электрода может привести к неисправной работе зонда
— максимальное сечение подключаемых проводов: 2.5 мм2, рекомендуемый кабель: ÖLFLON FEP 1x1.0 BK
— Установка:
1. жила провода подключается к нержавеющему электроду затягиванием 2-х латунных винтиков
2. провод помещается в герметичный изолятор Pg7 с защитой IP 68
— вес: 48.6 г
— размеры: макс. диаметр 21 мм, длина 96 мм.

Датчик уровня жидкости SHR-3:
— нержавеющий зонд предназначен для использования в сложных и промышленных условиях, вмонтируется в стенку или крышку емкости
— зонд устанавливается в горизонтальное, вертикальное или косое положение сбоку или в крышке емкости. Установка производится с помощью наваривания или крепежными гайками. Для подтяжки используется ключ 24 мм. Натяжной момент необходимо избирать с учетом используемого уплотнения и рабочего избыточного давления в емкости
— из зонда выведен кабель длиной 3м, который соединен с измеряющим электродом и корпусом датчика
— з'єднувальний кабель двожильний ПВХ-2х0.75 мм2, підключення жил: коричнева -електрод виміру, синя — корпус датчика
— з'єднувальна різьба M18x1.5
— захист IP 67
— вага без кабелю датчика:100 г
— робоче середовище (ИSN EN 60079-10): вибухобезпечне приміщення, температура в місці загвинчування: макс. 95 °С,
— стійкість до тиску при 25 °С 4МРа, при 95 °С 1.5 MPa
— вага: 239 г
— матеріал: корпус і електрод виміру: нерж. сталь W. Nr.1.4301, ізоляційний вкладиш і
— електроди: PTFE, внутрішнє заповнення: самогасящаяся епоксидна смола.
