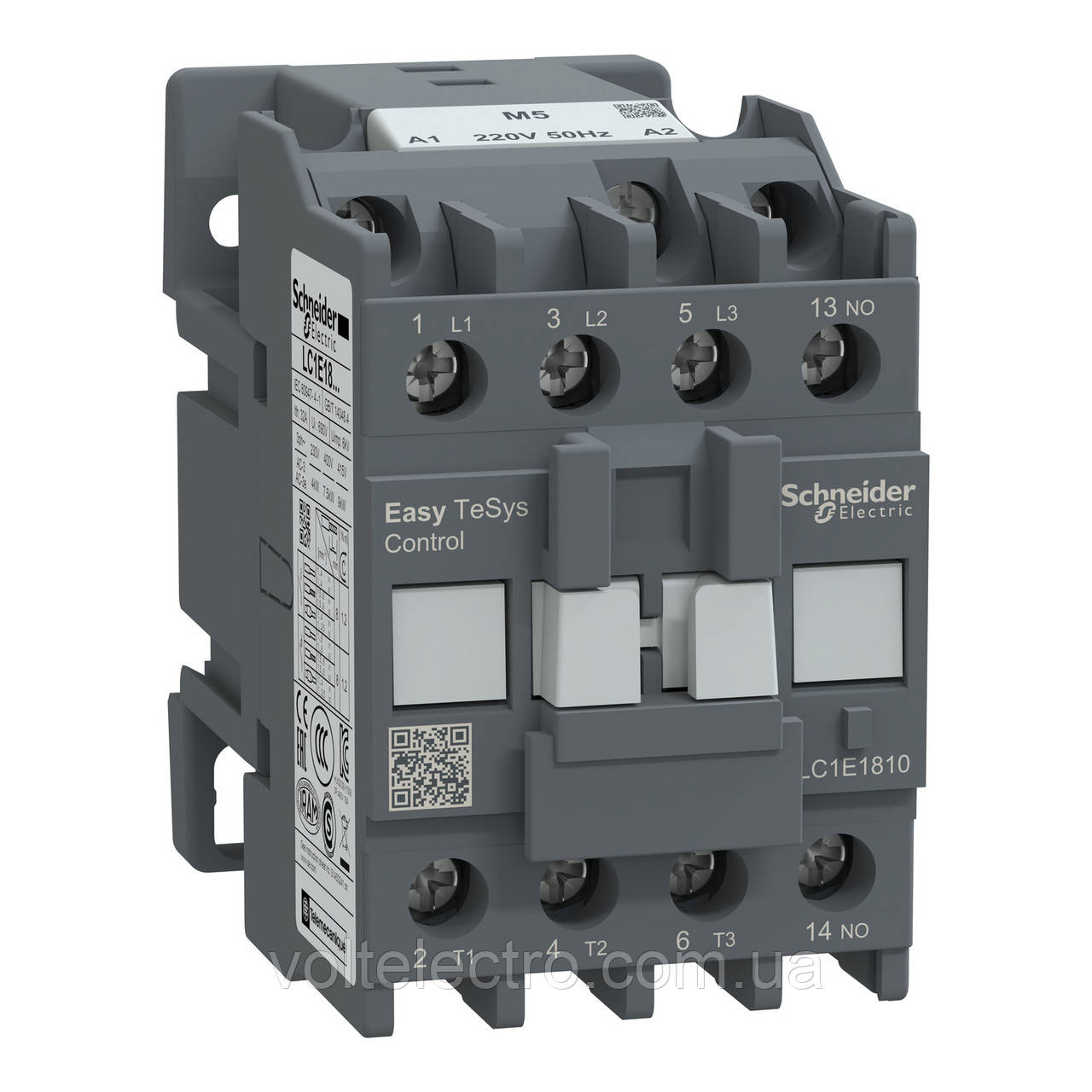

КОНТАКТОР 3Р Е 1NO 18А АС3 ~220В 50 ГЦ

LC1E1810M5

Основні документи

Паспорт продукту

Каталог

Інструкція

Опис

3-полюсний контактор EasyPact TVS для резистивного навантаження та управління двигунами до 18 A 9 кВт при 440 В. Він має котушку змінного струму 220 В 50 Гц, вбудовані допоміжні контакти 1НО, з’єднання живлення та керування за допомогою гвинтових затискачів. Ширина 45 мм для стандартної швидкості роботи до 1800 циклів на годину. Він забезпечує стандартну надійність і довговічність із електричною міцністю 1,2 М циклів AC-3 і 10 М циклами механічною довговічністю. Він має робочу температуру від -5 °C до 55 °C і монтується на DIN-рейку, працює без зниження номінальних характеристик на висоті до 3000 м. Сертифіковано за кількома стандартами (IEC, CCC, EAC) і відповідає вимогам Green Premium (RoHs/Reach).



Головне

Діапазон	Easy TeSys
Серія продукту	Easy TeSys Control
Тип виробу або компоненту	Контактор
Назва пристрою	LC1E
Застосування контактора	Управління двигуном Резистивне навантаження
Категорія застосування	AC-3 AC-3e AC-1
Опис полюсів	3P
[Ue] номінальна робоча напруга	Коло подачі живлення: <= 690 В змінний струм 50/60 Гц
[Ie] номінальний робочий струм	18 А (на < 55 °C) на <= 440 В змінний струм AC-3 для коло подачі живлення 18 А (на < 55 °C) на <= 440 В змінний струм AC-3e для коло подачі живлення 32 А (на < 55 °C) на <= 440 В змінний струм AC-1 для коло подачі живлення
[Uc] напруга ланцюга керування	220 В змінний струм 50 Гц

Додаткове

Потужність двигуна [кВт]	4 кВт на 220/230 В змінний струм 50/60 Гц 7,5 кВт на 380/400 В змінний струм 50/60 Гц 9 кВт на 415/440 V змінний струм 50/60 Гц 9 кВт на 500 В змінний струм 50/60 Гц 9 кВт на 660/690 В змінний струм 50/60 Гц 10 кВт на 660...690 В змінний струм 50/60 Гц
Компонування полюсного контакту	3 NO (ГЕРМЕТИЧНИЙ)
[Ith] умовний тепловий струм у відкритому вик	32 А (на 55 °C) для коло подачі живлення
Номінальна вмикаюча здатність [Irms]	234 А на 440 В змінний струм для коло подачі живлення відповідно до МЕК 60947-4-1
Номінальна здатність відключення	153 А на 440 В для коло подачі живлення відповідно до МЕК 60947
[Icw] номінальний короткочасно допустимий ст	145 А на <40 °C - 10 с для коло подачі живлення 84 А на <40 °C - 60 с для коло подачі живлення 40 А на <40 °C - 600 с для коло подачі живлення
Номінальний струм запобіжника	10 А gG на <= 690 В координація тип 1 для ланцюг управління відповідно до IEC 60947-5-1 35 А gG на <= 690 В координація тип 1 для коло подачі живлення
Середній імпеданс	2,5 мОм - Ith 32 А 50 Гц для коло подачі живлення
Розсіювана потужність на полюс	0,81 В AC-3 2,6 В AC-1
[Ui] номінальна напруга ізоляції	690 В відповідно до МЕК 60947-4-1
Категорія перенапруги	ІІІ
Ступінь забруднення	3
[Uimp] номінальна імпульсна витримувана напру	6 кВ котушка не підключена до мережі живлення відповідно до МЕК 60947
Механічна зносостійкість	10000000 циклів
Електрична зносостійкість	300000 циклів AC-1 1200000 циклів AC-3
Тип схеми керування	Змінний струм на 50 Гц
Межі напруги ланцюга керування	0.85...1.1 Uc (-5…55 °C):робочий 50 Гц 0.3...0.6 Uc (-5…55 °C):випадання 50 Гц
Пускова потужність [ВА]	95 В·А 50 Гц cos phi 0,75 (на 20 °C) 95 В·А 60 Гц cos phi 0,75 (на 20 °C)
Утримувана споживана потужність [ВА]	8,3 В·А 50 Гц cos phi 0,3 (на 20 °C) 8,5 В·А 60 Гц cos phi 0,3 (на 20 °C)
Розсіювання потужності	2…3 В для ланцюг управління
Робочий час	12...22 мс при закритті 4...19 мс на відкриття
Максимальна робоча швидкість	1800 цикл/год на < 60 °C
Клеми підключення	Коло подачі живлення: гвинтовий затискач 1 1…4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Коло подачі живлення: гвинтовий затискач 2 1…2,5 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Коло подачі живлення: гвинтовий затискач 1 1,5…6 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Коло подачі живлення: гвинтовий затискач 2 1,5…6 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Коло подачі живлення: гвинтовий затискач 1 1,5…6 мм² - жорсткість кабелю: твердий без кабельного наконечника Коло подачі живлення: гвинтовий затискач 2 1,5…6 мм² - жорсткість кабелю: твердий без кабельного наконечника Ланцюг управління: гвинтовий затискач 1 1…4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Ланцюг управління: гвинтовий затискач 2 1…2,5 мм² - жорсткість кабелю: гнучкий без кабельного наконечника Ланцюг управління: гвинтовий затискач 1 1…4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Ланцюг управління: гвинтовий затискач 2 1…4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником Ланцюг управління: гвинтовий затискач 1 1…4 мм² - жорсткість кабелю: твердий без кабельного наконечника Ланцюг управління: гвинтовий затискач 2 1…4 мм² - жорсткість кабелю: твердий без кабельного наконечника
Момент затягування	Коло подачі живлення: 1,2 Н.м Ланцюг управління: 1,2 Н.м
Компонування допоміжного контакту	1 NO
Мінімальна напруга перемикання	17 В для ланцюг управління
Мінімальний струм перемикання	5 мА для ланцюг управління
Опір ізоляції	> 10 МОм для ланцюг управління
Час не перекриття контактів	1,5 мс при ввімкненні живлення гарантовано між NC та NO контактом 1,5 мс при знеструмленні гарантовано між NC та NO контактом
Монтажна опора	Пластина DIN-рейка

Навколишнє середовище

Стандарти	IEC 60947-5-1 МЕК 60947-4-1 IEC 60947-1
Сертифікація виробу	EAC CE
Ступінь захисту	IP2x відповідно до МЕК 60529
Захисна обробка	TH (ступінь забруднення 3) відповідно до МЕК 60068-2-30, випробування Db
Допустима температура довкілля навколо при	-20…70 °C при Uc -60…80 °C зберігання -5…55 °C робота
Висота над рівнем моря	3000 m без зниження номінальних характеристик
Вогнестійкість	850 °C відповідно до МЕК 60695-2-1
Механічна стійкість	Вібрації контактор розімкнено (1,5 Гн, 5...300 Гц) Вібрації контактор замкнутий (3 Гн, 5...300 Гц) Удари контактор розімкнено (7 Гн для 11 мс) Удари контактор замкнутий (10 Гн протягом 11 мс)

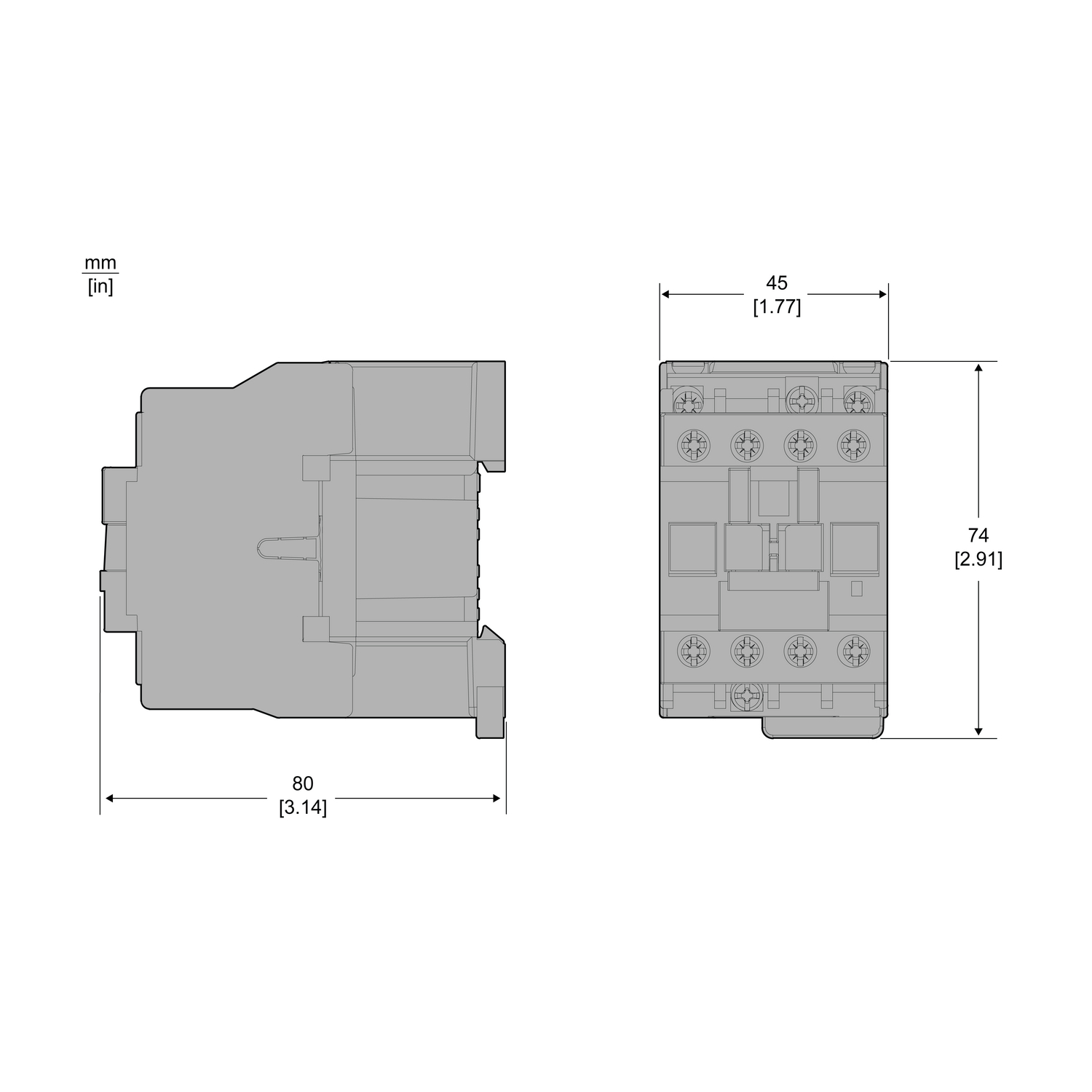

Висота	74 мм
Ширина	45 мм
Глибина	80 мм
Маса нетто	0,3 кг





Контактори серії TeSys E є повноцінною заміною знімається з виробництва гами контакторів ПМ12 на струми 100 - 250 А також контакторів ПМУ на струми 9 - 95 А.

Технічні характеристики контакторів TeSys E:

• Діапазон струму: 6 - 300 A (AC3) і 20 - 320 А (AC1);
• Діапазон потужності (для рухових навантажень): до 160 кВт;
• Номінальна робоча напруга: 690 В;
• Діапазон робочої температури: від -40 до +70 °С;
• Діапазон електричної зносостійкості: від 0,8 до 1,4 млн;
• Механічна зносостійкість: від 3 до 10 млн спрацьовувань;
• Максимальна частота комутації: від 1200 до 1800 включень на годину;
• Вбудовані додаткові контакти: АЛЕ+НЗ (при необхідності можна збільшити кількість додаткових контактів);
• Широкий діапазон напруги ланцюга управління.

Переваги

Безпека:

• Механічно пов'язані контакти і дзеркальні додаткові контакти забезпечують передачу інформації про стан пускача TeSys E, що дозволяє забезпечити високу безпеку. Використання допоміжних рифлених контактів з ефектом ковзання забезпечує самоотчистку контактів і безперебійну зворотний зв'язок з програмованими контролерами і мікропроцесорами, при цьому коефіцієнт надійності складає 10-8;
• Захист клем від безпосереднього контакту з струмоведучими елементами (IP-2);
• Індикація ресурсу зносу силових контактів.

Надійність:

• Более 1 миллиона коммутационных циклов силовых контактов;
• Повышенная стойкость к ударам и вибрациям;
• Низкий уровень шума при работе;
• Устойчивость к российским климатическим условиям.

Универсальность:

• Катушки управления с широким диапазоном напряжения цепи управления (от 24 до 440 В пер. тока);
• Общие для всей гаммы TeSys E дополнительные контакты и дополнительные блоки с выдержкой времени.

Низкий уровень потребления электроэнергии:

• Завдяки конструктивним особливостям котушки управління контактори TeSys E можна віднести до енергоефективного типу обладнання. При спрацьовуванні котушка управління, в залежності від потужності контактора споживає від 95 до 800 ВА, а при утриманні від 8 до 55 ВА. Така особливість дозволяє значно скоротити споживання електроенергії.

Цінове позиціонування:

• Вигідно відрізняючись від основних вітчизняних виробників, контактори TeSys E залишаються доступними для споживачів.
