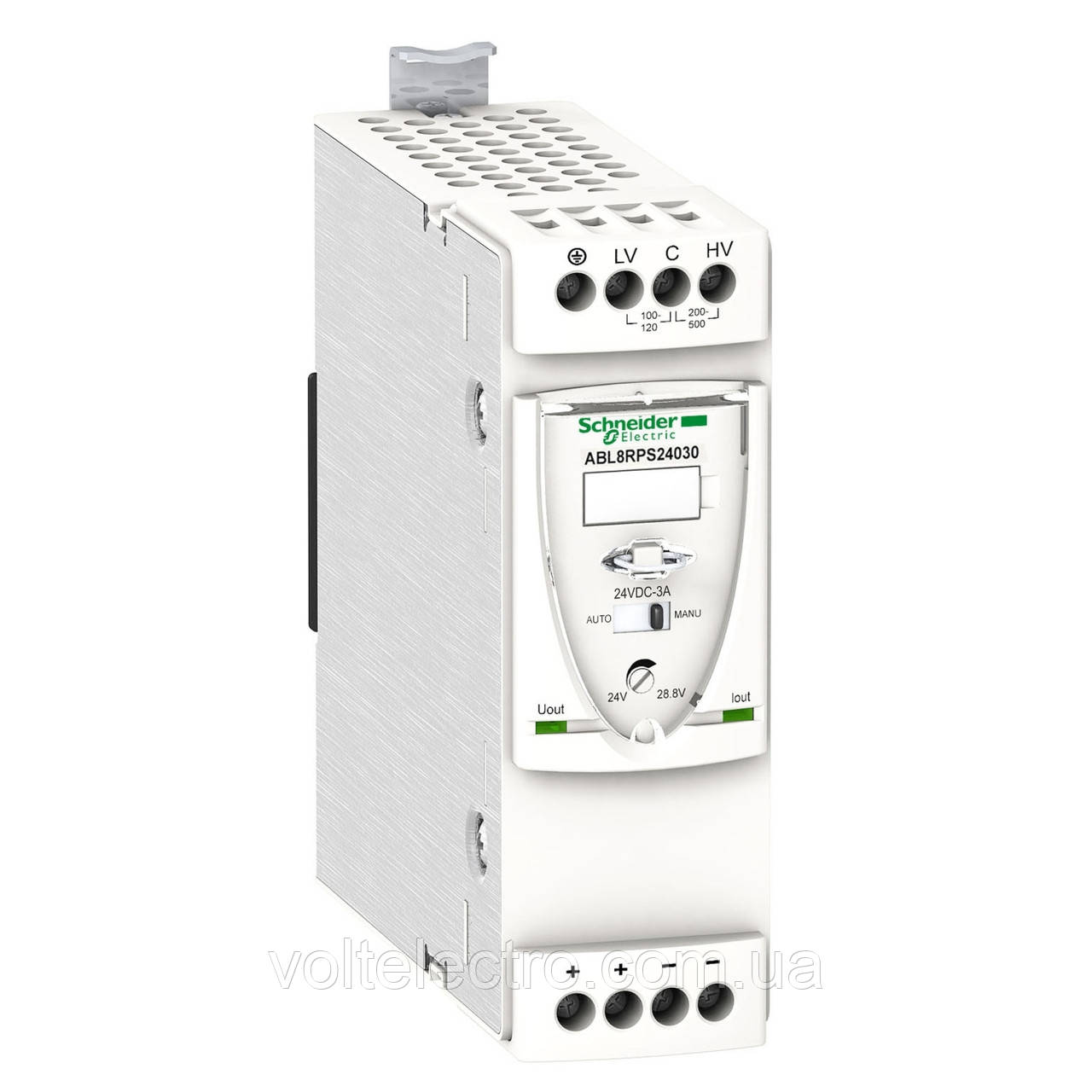

Блок живлення універсал 1-фазний 24VDC 3А

Phaseo

Блок живлення

Імпульсний джерело живлення

100...120 V пер. однофазний струм, клема(и): N-L1
200...500 V пер. струм лінійне напруга, клема(и): L1-L2

24 V пост. струм

72 Вт

Корекція коефіцієнта потужності відповідно до IEC 61000-3-2

3 А

Від перевантаження, технологія захисту: ручний або автоматичний скидання
Від підвищеної напруги, технологія захисту: 30...32 В, ручне скидання
Від короткого замикання, технологія захисту: ручний або автоматичний скидання
Від зниженої напруги, технологія захисту: спрацьовує, якщо U < 21,6 В
Тепловий, технологія захисту: автоматичний скидання

50...60 °C з
-25...50 °C без

170...550 V
85...132 V

47 63 Hz...

30 A for 2 ms

0.51 в 240 V
0.59 в 120 V

87 %

24...28,8 В регулир.

7.8 Вт

1...3 %

>= 120 ms в 400 V
>= 20 ms в 100 V
>= 40 ms в 240 V

1,5 x In за 4 з

Гвинтові затискачі для вхідне з'єднання, ємність з'єднання: 3 x 0,5...3 x 4 мм2 AWG 22...AWG 12
Гвинтові затискачі для заземлення входу, ємність підключення: 1 x 0,5...1 x 4 мм2 AWG 22...AWG 12
Гвинтові затискачі для вихідне з'єднання, ємність з'єднання: 4 x 0,5...4 x 4 мм2 AWG 22...AWG 12
Гвинтові затискачі для з'єднання виходу з землею, ємність підключення: 1 x 0,5...1 x 4 мм2 AWG 22...AWG 12

CE

Симетрична DIN рейка 35 x 35 мм
Симетрична DIN рейка 35 x 7,5 мм

Вертикальний

2000 м

Паралельний
Послідовний

Излучение гармоник тока в соответствии с EN/МЭК 61000-3-2
Наведенные поля в линии питания в соответствии с EN 55022 класс B
Электростатические разряды в соответствии с EN/IEC 61000-4-2
Индуцированное электромагнитное поле в соответствии с EN/IEC 61000-4-6
Магнитное поле в соответствии с EN 61000-4-8
Исчезновение напряжения первичной цепи в соответствии с IEC 61000-4-11
Излучаемое электромагнитное поле в соответствии с EN/IEC 61000-4-3
Излучения в соответствии с EN 55022 класс B
Коммутационная помеха в соответствии с IEC 61000-4-4
Импульсное напряжение в соответствии с EN/IEC 61000-4-5

1 светодиод зеленый и красный для выходное напряжение
1 светодиод зеленый, красный и оранжевый для выходной ток

125 мм

143 мм

45 мм

0,3 кг

CCSAus
UL
KC

UL 508
CSA C22.2 No 60950-1

ЭМC в соответствии с EN 61000-6-1
ЭМC в соответствии с EN 61000-6-3
ЭМC в соответствии с EN/IEC 61000-6-2
ЭМC в соответствии с EN/IEC 61000-6-4
ЭМC в соответствии с EN/IEC 61204-3
Безопасность в соответствии с EN/IEC 60950-1
Безопасность в соответствии с EN/IEC 61204-3
Безопасность в соответствии с SELV

IP20 в соответствии с EN/IEC 60529

-40...70 °C

0...90 % во время работы
0...95 % при хранении

Класс I в соответствии с VDE 0106-1

Між входом і землею
Між виходом і землею
Між входом і виходом

924000 H at 100 V AC with UTE C80-810 calculation method
900000 H at 200...500 V AC with UTE C80-810 calculation method
