XB5AD53 Перемикач 22 мм 3 позиції з поверненням у центральне положення, IP67, 2NO
- В наявності
- Код: XB5AD53
641,16 ₴
Мінімальна сума замовлення на сайті — 750 ₴
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
XB5AD53 Перемикач 22 мм 3 позиції з поверненням у центральне положення, IP67, 2NO
641,16 ₴
В наявностіОпис
Характеристики
Інформація для замовлення
XB5AD53, Трипозиційний перемикач у зборі, з поверненням у центральне положення, IP67, 2NO, серія Harmony XB5, Schneider Electric\

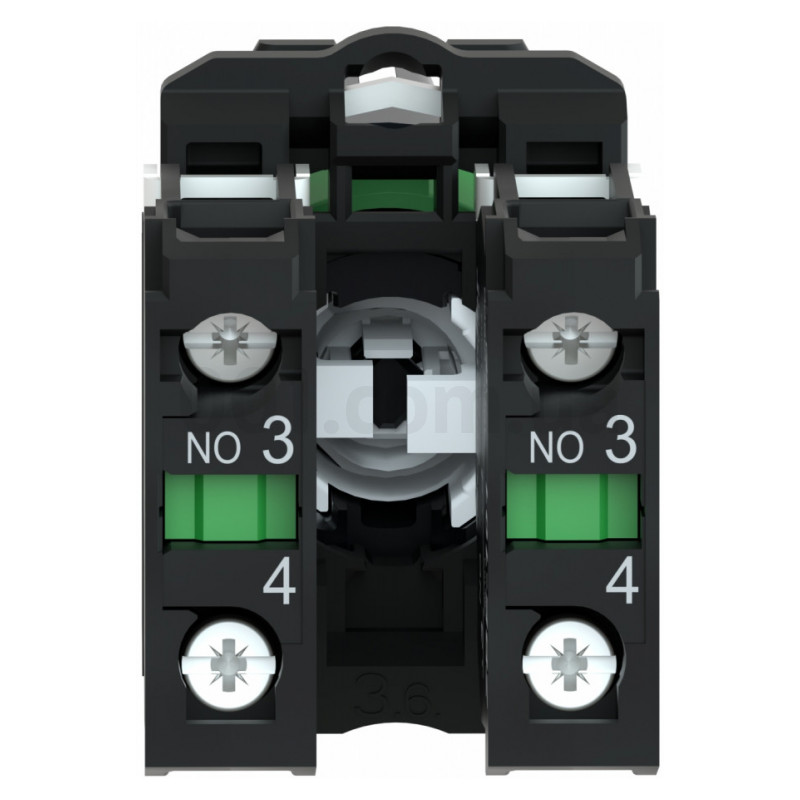

Перемикач на 3 положення з самоповерненням 2НВ чорний XB5, Schneider Electric
Тип контакту та з'єднання:
Позиції виконавчого механізму:
Тип виконавчого механізму:
- Швидке та легке складання та розбирання
- Міцність, що дозволяє витримувати суворі умови експлуатації
- З різними типами з'єднання: гвинтовий затискач, роз'єм, роз'єм Faston, пружинний затискач або друкована плата
- Широкий вибір контактних блоків загального або специфічного призначення (слабкострумові, стандартні)
- Відмінне механічне з'єднання з головкою оператора
Основні документи
Документи
CAD
Розкриття інформації про навколишнє середовище
Переглянути всі документиЦей продукт сумісний із
Технічні характеристики
| Серія продукту | Harmony XB5 |
|---|---|
| Тип виробу або компоненту | Селекторний перемикач |
| Назва пристрою | XB5 |
| Матеріал обрамлення | Темно-сірий пластик |
| Тип головки | Стандартний |
| Монтажний діаметр | 22,5 мм |
| Продаж неподільною кількістю | 1 |
| Форма головки сигнального блоку | Круглий |
| Тип виконавчого механізму | До центру пружинне повернення |
| Профіль пристрою керування | Чорний стандартна ручка |
| Позиції виконавчого механізму | 3 положення +/- 45° |
| Тип контакту та з'єднання | 2 нормально відкритих |
| Робота контакту | Повільне розмикання |
| Клеми підключення | Гвинтові затискачі, <= 2 x 1.5 мм² з кабельним наконечником відповідно до IEC 60947-1 Гвинтові затискачі, >= 1 x 0.22 мм² без кабельного наконечника відповідно до IEC 60947-1 |
| Висота | 42 мм |
|---|---|
| Ширина | 30 мм |
| Глибина | 70 мм |
| Опис клем ISO n°1 | (13-14)NO |
| Вага нетто | 0,052 кг |
| Опір до миючого апарату високого тиску | 7000000 па на 55 °C, відстань : 0.1 м |
| Використання контатів | Стандартні контакти |
| Примусове розмикання | Відсутній |
| Значення крутного моменту | 0,14 Н.м NO зі зміною електричного стану |
| Механічна зносостійкість | 1000000 циклы |
| Момент затягування | 0,8…1,2 Н.м відповідно до IEC 60947-1 |
| Форма головки гвинта | Хрестовий сумісний з Philips № 1 викрутка Хрестовий сумісний з PZ № 1 викрутка Прорізний сумісний з плоский Ø 4 мм викрутка Прорізний сумісний з плоский Ø 5.5 мм викрутка |
| Матеріал контакту | Срібний сплав (Ag/Ni) |
| Захист від короткого замикання | 10 А плавка вставка тип gG відповідно до IEC 60947-5-1 |
| [Ith] умовний тепловий струм у відкритому вик | 10 А відповідно до IEC 60947-5-1 |
| [Ui] номінальна напруга ізоляції | 600 В (ступінь забруднення 3) відповідно до IEC 60947-1 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до IEC 60947-1 |
| [Ie] номінальний робочий струм | 3 А в 240 В, AC-15, A600 відповідно до IEC 60947-5-1 6 А в 120 В, AC-15, A600 відповідно до IEC 60947-5-1 0,1 А в 600 В, DC-13, Q600 відповідно до IEC 60947-5-1 0,27 А в 250 В, DC-13, Q600 відповідно до IEC 60947-5-1 0,55 А в 125 В, DC-13, Q600 відповідно до IEC 60947-5-1 1,2 А в 600 В, AC-15, A600 відповідно до IEC 60947-5-1 |
| Електрична зносостійкість | 1000000 циклы, AC-15, 2 А на 230 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклы, AC-15, 3 А на 120 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклы, AC-15, 4 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклы, DC-13, 0,2 А на 110 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклы, DC-13, 0,5 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C |
| Електрична надійність | Λ < 10exp(-6) на 5 В, 1 мА в чистому середовищі відповідно до IEC 60947-5-4 Λ < 10exp(-8) на 17 В, 5 мА в чистому середовищі відповідно до IEC 60947-5-4 |
| Опис виробу | Повний комплект |
| Захисна обробка | TH |
|---|---|
| Температура навколишнього повітря для збер | -40…70 °C |
| Робоча температура навколишнього середови | -40…70 °C |
| Клас захисту від ураження електричним стру | Клас II conforming to IEC 60536 |
| Ступінь захисту | IP67 відповідно до МЕК 60529 IP69 IP69K |
| Enclosure Type | UL type 4X/13 |
| Ступінь ударозахисту | IK04 conforming to МЕК 50102 |
| Стандарти | IEC 60947-5-1 UL 508 CSA C22.2 № 14 IEC 60947-5-4 IEC 60947-1 JIS C8201-5-1 JIS C8201-1 |
| Сертифікація виробу | BV UL CSA DNV LROS (Lloyds реєстр судноплавства) |
| Вібростійкість | 5 gn (f= 2…500 Гц) conforming to МЕК 60068-2-6 |
| Ударостійкість | 30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 |
Dimensions Drawings
Dimensions
e: clamping thickness: 1 to 6 mm / 0.04 to 0.24 in.
| Основні | |
|---|---|
| Виробник | Schneider Еlectric |
| Країна виробник | Франція |
