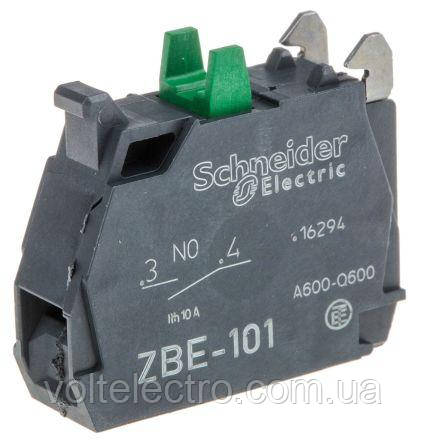

Контактний блок Schneider Electric 1NO, гвинтовий (ZBE101), нормально відкритий для пристроїв серії XB4 та XB5, Schneider Electric



БЛОК-КОНТ.ДЛЯ ГВИНТ.КРІПЛЕННЯ 1НО

ZBE101

• Швидкий і легкий монтаж та демонтаж
• Надійність для роботи в суворих умовах
• Різні типи з’єднань: гвинтовий затискач, роз’єм, роз’єм Faston або пружинна клема
• Відмінне механічне з’єднання з керуючою головкою
• Широкий вибір контактних блоків для загального призначення або специфічних застосувань (низький струм, стандарт)

Тип контакту та з'єднання:

1 нормально відкритий

Матеріал контакту:

Срібний сплав (Ag/Ni)

Клеми підключення:

Гвинтові затискачі

Використання контатів:

Стандартні контакти

Опис

Опис

Одинарний контактний блок Harmony ZB підключається за допомогою гвинтових затискачів. Контактний блок забезпечує швидку й зручну заміну та конфігурування кнопкових перемикачів і селекторних перемикачів. Він легко встановлюється та замінюється на комплектних кнопкових блоках XB4 або XB5 та селекторних перемикачах за допомогою затискача в зборі й підключається до ланцюгів керування за допомогою простих гвинтових затискачів. Він захищає операторів від несподіваного контакту з ланцюгами під напругою завдяки індексу захисту IP20. Висока витривалість в 1 мільйон циклів за навантаження 6 А дає змогу зменшити кількість технічного обслуговування та пошкоджень в установці. Він має чітку колірну схему. Вібростійкі гвинтові затискачі забезпечують високу стійкість до вібрації, завдяки чому виріб можна встановлювати на машинах із високим рівнем ударних навантажень.



Основні документи

Документи

Паспорт продукту

Інструкція

Каталог

CAD

Розкриття інформації про навколишнє середовище

Переглянути всі документи

Цей продукт сумісний із

Аксесуари (1)



Технічні характеристики

Главное

Серія продукту	Harmony XB5 Harmony XB4
Тип виробу або компоненту	Контактний блок
Назва пристрою	ZBE
Продаж неподільною кількістю	5
Ступінь захисту	IP20 відповідно до МЕК 60529
Робота контакту	Повільне розмикання
Тип контактного блоку	Одинарний
Використання контатів	Стандартні контакти
Клеми підключення	Гвинтові затискачі, <= 2 x 1.5 мм² з кабельним наконечником відповідно до IEC 60947-1 Гвинтові затискачі, >= 1 x 0.22 мм² без кабельного наконечника відповідно до IEC 60947-1

Дополнительно

Вага нетто	0,011 кг
Тип контакту та з'єднання	1 нормально відкритий
Примусове розмикання	Відсутній
Робочий хід	2,6 мм (NO зі зміною електричного стану) 4,3 мм (загальний хід)
Зусилля спрацювання	2,3 Н NO зі зміною електричного стану
Механічна зносостійкість	10000000 циклы
Момент затягування	0,8…1,2 Н.м відповідно до IEC 60947-1
Форма головки гвинта	Хрестовий сумісний з PZ № 1 викрутка Прорізний сумісний з плоский Ø 4 мм викрутка Прорізний сумісний з плоский Ø 5.5 мм викрутка
Матеріал контакту	Срібний сплав (Ag/Ni)
Захист від короткого замикання	10 А плавка вставка тип gG відповідно до IEC 60947-5-1
[Ith] умовний тепловий струм у відкритому вик	10 А відповідно до IEC 60947-5-1
[Ui] номінальна напруга ізоляції	600 В (ступінь забруднення 3) відповідно до IEC 60947-1
[Uimp] номінальна імпульсна витримувана напру	6 кВ відповідно до IEC 60947-1
[Ie] номінальний робочий струм	3 А в 240 В, AC-15, A600 відповідно до IEC 60947-5-1 6 А в 120 В, AC-15, A600 відповідно до IEC 60947-5-1 0,1 А в 600 В, DC-13, Q600 відповідно до IEC 60947-5-1 0,27 А в 250 В, DC-13, Q600 відповідно до IEC 60947-5-1 0,55 А в 125 В, DC-13, Q600 відповідно до IEC 60947-5-1 1,2 А в 600 В, AC-15, A600 відповідно до IEC 60947-5-1
Електрична зносостійкість	1000000 циклы, AC-15, 2 А на 230 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклы, AC-15, 3 А на 120 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклы, AC-15, 4 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклы, DC-13, 0,2 А на 110 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклы, DC-13, 0,5 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C
Монтаж контактного блоку	Фронтальне кріплення
Код складу електричної частини	C1 (кількість <= 9) C2 (кількість <= 7) C3 (кількість <= 6) C4 (кількість <= 4) C5 (кількість <= 5) C6 (кількість <= 3) C7 (кількість <= 4) C8 (кількість <= 2) C9 (кількість <= 3) C12 (кількість <= 6) M1 (кількість <= 6) M2 (кількість <= 4) M3 (кількість <= 4) M5 (кількість <= 2) M6 (кількість <= 2) M7 (кількість <= 6) M8 (кількість <= 4) M9 (кількість <= 2) SF1 (кількість <= 3) SF2 (кількість <= 2) MF1 (кількість <= 2) MF2 (кількість <= 2) C10 (кількість <= 2) M4 (кількість <= 2) C13 (кількість <= 1)
Опис виробу	Основний елемент

Окружающая среда

Захисна обробка	TH
Температура навколишнього повітря для збер	-40…70 °C
Робоча температура навколишнього середови	-40…70 °C
Стандарти	CSA C22.2 № 14 IEC 60947-5-1 UL 508 IEC 60947-1 JIS C8201-5-1 IEC 60947-5-4 JIS C8201-1
Сертифікація виробу	CCC UL DNV GOST LROS (Lloyds реєстр судноплавства) BV CSA
Вібростійкість	5 gn (f= 2…500 Гц) conforming to МЕК 60068-2-6
Ударостійкість	30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27

Пакувальні характеристики

Тип 1 упаковки	PCE
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	1,000 см
Ширина 1 упаковки	2,500 см
Довжина 1 упаковки	3,000 см
Вага 1 упаковки	9,000 г.
Тип 2 упаковки	BB1
Кількість одиниць у 2 упаковці	5
Висота 2 упаковки	4,500 см
Ширина 2 упаковки	5,500 см
Довжина 2 упаковки	5,500 см
Вага 2 упаковки	52,000 г.
Тип 3 упаковки	S03
Кількість одиниць у 3 упаковці	800
Висота 3 упаковки	30,000 см
Ширина 3 упаковки	30,000 см
Довжина 3 упаковки	40,000 см
Вага 3 упаковки	8,691 кг

Dimensions Drawings

Dimensions

with ZB5AZ009 Fixing Collar

with ZB4BZ009 Fixing Collar

Підходить для кнопок та перемикачів серії Harmony XB від Schneider Electric: XB5





















Підходить для кнопок та перемикачів серії Harmony XB від Schneider Electric: XB4
