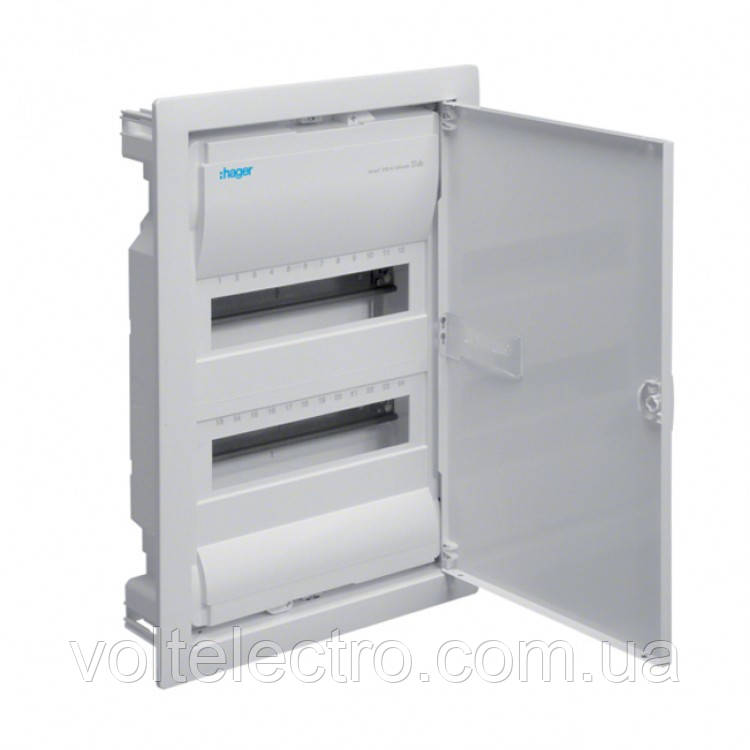

Вбудований розподільний щит Hager Volta без клем на 24 модулі IP30

Технічні характеристики:
Монтаж: виконання для відкритого, прихованого монтажу і монтажу в пустотілі стіни.
Номінальний струм до 63А
Ступінь захисту: IP30
Клас захисту: ІІ (повністю ізольований).
Габаритні розміри ніші ВхШхГ, мм: 490х335х90 мм.
Матеріал: високоякісна пластмаса (полістирол), дверцят і зовнішні рамки із сталевого листа білий (RAL9010), металік (RAL9006), антрацит (RAL7016).
Кількість модулів: 24 (з можливістю розширення до 28-ти модульних пристроїв).
Кількість рядів: 2-рядний.
Области применения: этажные электрические распределители в жилых и общественных зданиях; установка модульных аппаратов защиты и управления.
• Глубина установки аппаратов: максимум 70 мм.
• Глубина установки в стене:
- 90 мм стандартная глубина;
- 72 мм при использовании рамки для уменьшения глубины.
• Крышка для аппаратуры, может быть опломбирована в серийном исполнении.
• Крепления для проводников в серийном исполнении.
• Дверца из стального листа с утопленной ручкой.
• Дверца переставляется вручную без демонтажа наружной рамки для открывания дверцы вправо или влево.
• Захищені від дотику штепсельні клеми PE/N защелкивающегося типу, зручні для монтажу.
• Колір: білий (RAL 9010).
• Стандарти: EN 60439-3.
Увага! Щити поставляються без клемників. Клемні колод і власники замовляються окремо.



Тип монтажу:

внутрішня установка

Основні електричні характеристики

Номінальна напруга:

400 B

Електричний струм

Номінальний струм:

63 A

Кришка, двері

Тип закривання дверей:	Защіпка
Ступінь захисту IP:	30
Можливість блокування:	ні

Матеріали

Колір:	Білий RAL9010
Колір:	білий
Колір RAL:	RAL 9010 - Білий
Матеріал:	Пластик

Розміри

Глибина занурення:	90 mm
Глибина встановленого виробу:	94,5 mm
Внутрішня глибина:	91,5 mm
Висота встановленого виробу:	505,5 mm
Висота установки:	490 mm
Довжина:	505,5 mm
Ширина встановленого виробу:	348 mm
Ширина в модулях:	12
Товщина матеріалу бічної поверхні:	2,5 mm

Монтаж

Підходить для вживання поза будинком:

ні

Обладнання

Кількість одиниць:	12
Кількість рядів щита:	2
Кількість секцій щита:	1
Кількість рядів:	2
Можливість приєднання додаткового обладнання:	так

Стандарти

GWT - тест дротом розжарування:	650 °C
Європейська директива WEEE:	пов'язаний

Безпека

Клас захисту IK від механічних ударів:	IK07
Захисне виконання ІР:	IP30
Клас захисту:	Клас захисту IІ
Без галогену:	так

Умови використовання

Робоча температура:

-40…40 °C
