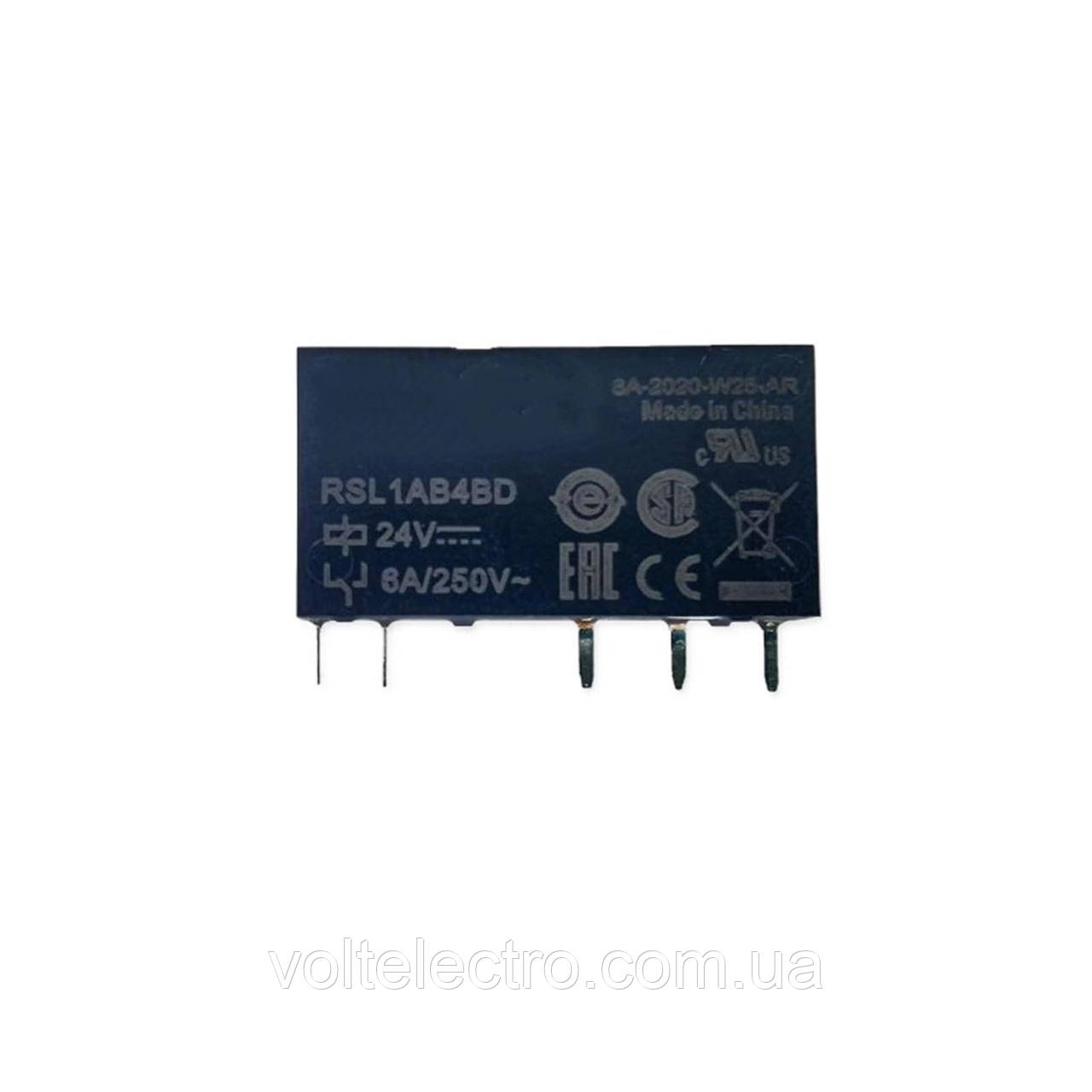

Інтерфейсне реле Zelio Relay 1CO, 24В, DC, 6А RSL1AB4BD

-10%
  • В наявності
  • Код: RSL1AB4BD

169,17 ₴

152,25 ₴

Мінімальна сума замовлення на сайті — 500 грн

+380 (68) 052-00-91
kyivstarВіктор
  • +380 (68) 052-00-91
    viber Для замовлень Viber
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
повернення товару протягом 14 днів за домовленістю
Інтерфейсне реле Zelio Relay 1CO, 24В, DC, 6А RSL1AB4BD
Інтерфейсне реле Zelio Relay 1CO, 24В, DC, 6А RSL1AB4BD
169,17 ₴152,25 ₴
В наявності
+380 (68) 052-00-91
kyivstarВіктор
  • +380 (68) 052-00-91
    viber Для замовлень Viber
Опис
Характеристики
Інформація для замовлення

РЕЛЕ RSL 1 C/O, 6A, =24В

RSL1AB4BD

Аксесуари

Аксесуари (1)

Основні документи

Каталог

Паспорт продукту

Цей продукт сумісний із



Зображення RSLZVA1 Schneider Electric

ЦОКОЛЬ ГВИНТОВИЙ ДЛЯ RSL, ~/=12-24В





Головна
Серія продукту Електромеханічні реле Harmony
Назва серії Інтерфейсне реле
Тип виробу або компоненту Вставне реле
Назва пристрою RSL
Тип контакту та з'єднання 1 перемикаючий контакт
Робота контакту Стандартний
[Uc] напруга схеми керування 24 В Постійний струм
[Ithe] умовний тепловий струм в оболонці 6 А в -40…55 °C
Світлодіодний індикатор стану Відсутній
Тип керування Без кнопки
Додаткова інформація
Форма контакту Плоский ( типу фастон)
Середній опір 3390 Ом на 23 °C +/- 15 %
Діапазон номінальної робочої напруги 18...33.6 В ПОСТІЙНИЙ СТРУМ
[Ui] номінальна напруга ізоляції 250 В відповідно до МЕК
277 В відповідно до cUL
[Uimp] номінальна імпульсна витримувана напру 6 кВ відповідно до МЕК
Матеріал контакту Срібний сплав (AgSnO2)
[Ie] номінальний робочий струм 6 А (AC-1/DC-1) відповідно до МЕК/UL
Мінімальний струм перемикання 100 мА
Максимальна напруга перемикання 277 В
Мінімальна напруга перемикання 12 В
Максимальна комутаційна здатність 1500 ВА
150 Вт
Мінімальна комутаційна здатність 120 мВт
Робоча швидкість <= 360 циклів/год під навантаженням
<= 18000 циклів/год Холостий хід
Механічна зносостійкість 10000000 циклів
Електрична зносостійкість 60000 циклів, 6 А на 250 В, AC-1 перемикаючий контакт
Робочий час 5 мс скидання
12 мс
Ступінь захисту RT III
Рівні тесту Рівень А груповий монтаж
Робоче положення Будь-яка позиція
Ширина 5 мм
Висота 28 мм
Глибина 18,5 мм
Опис клем ISO n°1 (11-12-14)OC
(A1-A2)CO
Маса нетто 0,0054 кг
Струм навантаження 6 А на 250 В змінний струм 0,5 мм монтажна відстань
Cереднє споживання котушки 0,17 В
Поріг напруги відпускання >= 0.05 Uc
Показники надійності безпеки B10d = 60000
Монтажна опора Гніздо або друкована плата
Опис виробу Повний комплект
Навколишнє середовище
Електрична міцність ізоляції 1000 В змінний струм між контактами
4000 В змінний струм між котушкою і контактом
Стандарти CSA C22.2 № 14
МЕК 61810-1
UL 508
Сертифікація виробу CSA
UL
EAC
Температура навколишнього повітря для збер -40…70 °C
Вібростійкість +/- 1 мм (f= 10…55 Гц) відповідно до МЕК 60068-2-6
Ступінь захисту IP40 відповідно до МЕК 60529
Ударостійкість 5 gn (тривалість = 11 мс) для не працює відповідно до МЕК 60068-2-27
5 gn (тривалість = 11 мс) для в дії відповідно до МЕК 60068-2-27
Робоча температура навколишнього середови -40…55 °C

Dimensions Drawings



Dimensions Drawings

Dimensions

Relay with Flat Pins (PCB Type)

(1): 5.04 mm / 0.19 in.

Connections and Schema

Wiring Diagram

Relay with Flat Pins (PCB Type)

1 C/O contact

Dimensions

Connections and Schema

Wiring Diagram

(1) Protection circuit

Example of RSLZ2 Bus Jumper Mounting on Sockets

Side View

(1) A1

(2) A2

(3) Bus jumper polarity A1

Основні атрибути
ВиробникSchneider Еlectric
Країна виробникФранція
Кількість перемикаючих контактів1 шт.
Тип монтажуНа DIN рейку
Ступінь захисту IP20
Технічні характеристики
Номінальний струм6 А
Частота струму50 Гц
