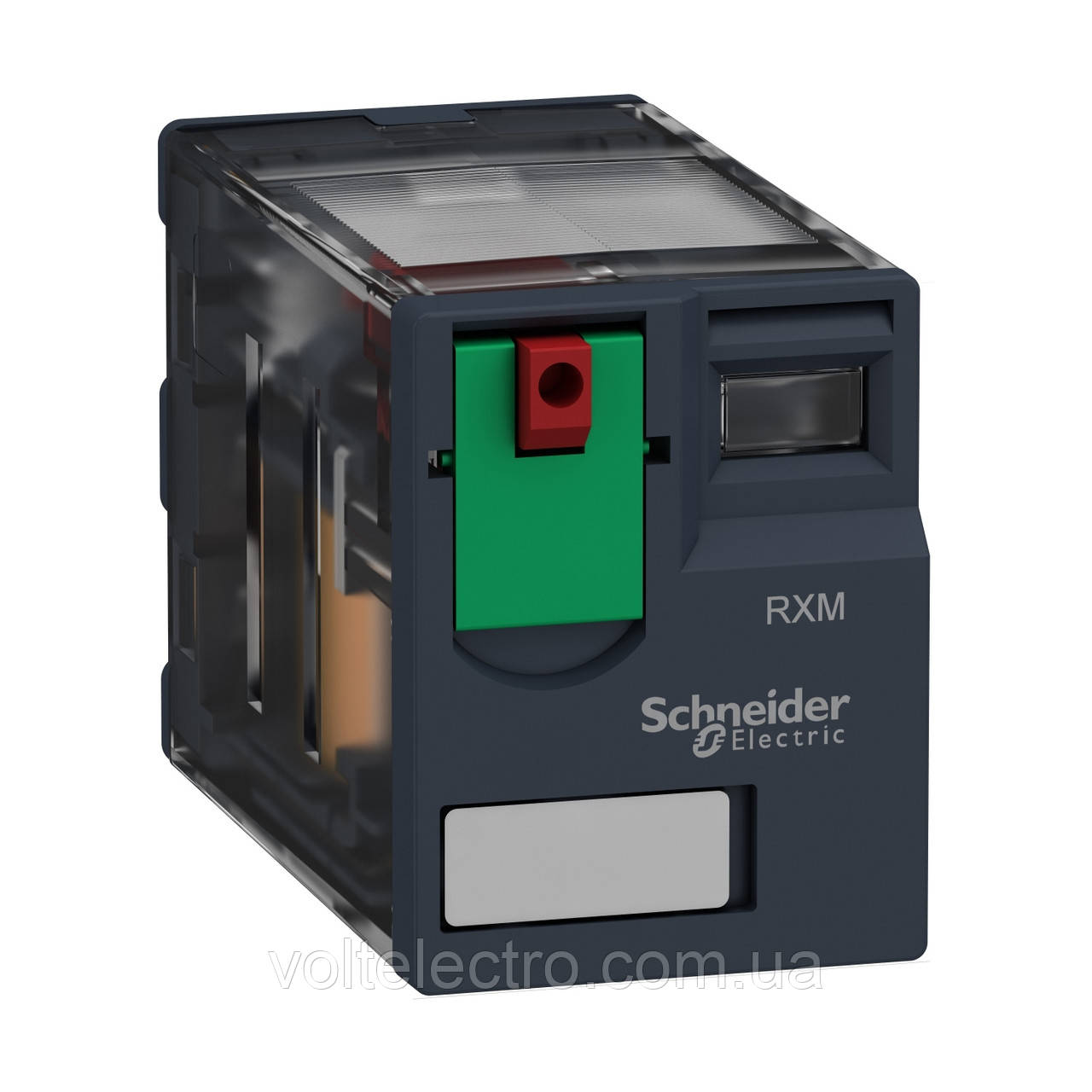

RXM4AB1P7 Мініатюрне реле 4CO 230 В AC
- В наявності
- Код: RXM4AB1P7
313,95 ₴
Мінімальна сума замовлення на сайті — 500 грн
+380 (68) 052-00-91
kyivstarВіктор
- +380 (68) 052-00-91viber Для замовлень Viber
повернення товару протягом 14 днів за домовленістю
RXM4AB1P7 Мініатюрне реле 4CO 230 В AC
313,95 ₴
В наявностіОпис
Характеристики
Інформація для замовлення
РЕЛЕ МІНІАТЮРНЕ,4CO,~230В
RXM4AB1P7
Цей продукт сумісний із:
Розетка для реле типа RXM2/4
Технічні характеристики
| Серія продукту | Harmony Electromechanical Relays |
|---|---|
| Назва серії | Miniature |
| Тип виробу або компоненту | Plug-in relay |
| Назва пристрою | RXM |
| Тип та склад контакту | 4 перемикаючий контакт |
| [Uc] напруга кола керування | 230 В Змінний струм 50/60 гц |
| Світлодіодний індикатор стану | Без |
| Тип керування | Кнопка проверки с возможностью блокировки |
| utilisation coefficient | 20 % |
| размер кнопки | Flat |
|---|---|
| [Ui]Номінальна напруга ізоляції | 250 В відповідно доIEC 300 В відповідно доCSA 300 В відповідно доUL |
| [Uimp]Номинальное импульсное выдерживаемое напряжение | 2,5 кВ в течение 1.2/50 µs |
| Матеріал контакту | AgNi |
| номинальный рабочий ток [Ie] | 3 А на 28 V (DC) NC в соответствии с IEC 3 А на 250 В (AC) NC в соответствии с IEC 6 А на 28 V (DC) НІ в соответствии с IEC 6 А на 250 В (AC) НІ в соответствии с IEC 6 А на 277 V (AC) в соответствии с UL 8 А на 30 В (DC) в соответствии с UL |
| Максимальний струм в режимі у встановленом | 5 А |
| максимальное напряжение переключения | 250 В в соответствии с IEC |
| resistive rated load | 6 А на 250 В Змінний струм 6 А на 28 V Постійний струм |
| максимальная коммутационная способность | 1500 VA/168 W |
| minimum switching capacity | 170 mW на 10 мА, 17 В |
| загрузки производственных мощностей | <= 1200 циклов / час under load <= 18000 циклов / час Холостий хід |
| Механічна зносостійкість | 10000000 циклів |
| electrical durability | 100000 циклів для Резистивні нагрузки |
| average coil consumption in VA | 1,2 на 60 Гц |
| средний расход | 1,2 В·А на 60 Гц |
| порог падение напряжения | >= 0.15 Uc |
| operate time | 20 ms |
| release time | 20 мс |
| average coil resistance | 15000 Ом на 20 °C +/- 15 % |
| диапазон номинального рабочего напряжение | 184...253 V Змінний струм |
| Характеристики по надежности | B10d = 100000 |
| степень защиты | RT I |
| test levels | Рівень А |
| Робоче положення | Будь-яка позиція |
| Загальна висота CAD | 79 мм |
| Загальна висота CAD | 78,45 мм |
| Маса нетто | 0,037 кг |
| Опис виробу | Повний комплект |
Dimensions Drawings
Dimensions
Pin Side View
Connections and Schema
Wiring Diagram
Symbols shown in blue correspond to Nema marking.
| Основні атрибути | |
|---|---|
| Виробник | Schneider Electric |
| Країна виробник | Франція |
| Кількість перемикаючих контактів | 4 шт. |
| Ступінь захисту IP | 20 |
| Тип монтажу | На DIN рейку |
