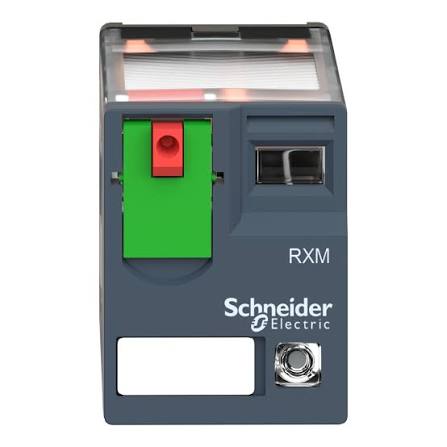

мініатюрне вставне реле, електромеханічні реле Harmony, 6A, 4CO, зі світлодіодом, тестовою кнопкою, плоский (тип faston), 230В змінного струму

RXM4AB2P7

Тип контакту та з'єднання:

4 перемикаючих контакти

Світлодіодний індикатор стану:

З

Тип керування:

Кнопка перевірки з можливістю блокування

[Uc] напруга схеми керування:

230 В



Цей продукт сумісний із:

Розетка для реле типа RXM2/4



• Адаптація до потреб клієнтів, покриття більшості загальних панелей керування
• Легко вибирати, простий вибір і широка доступність
• Зручне у використанні, легкий контроль готовності завдяки механічному світлодіодному індикатору, кнопка тестування
• Безпечність для виконання, надійність продукту, відповідність промисловому стандарту та екодизайну
• Гнучкі варіанти розеток і аксесуарів

Основні документи

Документи

Паспорт продукту

Каталог



Опис

Мініатюрні реле RXM є частиною електромеханічних реле Harmony. Це реле вставляється на розетку RXZE. Це реле 4 C/O з номіналом струму 6A, напруга керування 230В змінного струму 50/60 Гц. Пропонується кнопка тестування з можливістю блокування одним кроком та механічний індикатор стану контакту Кнопка тестування активується миттєво натисканням червоної кнопки на передній панелі та блокується підняттям зеленої частини. Механічний індикатор знаходиться поруч із кнопкою тестування, де помаранчевий прапорець вказує на стан контакту реле. Зелений світлодіод на передній панелі буде горіти, коли реле увімкнене. Індикація стану зі світлодіодним індикатором чітко сигналізує як вдень, так і вночі. Його конструкція підходить для промислових машин, упаковки, текстилю, ОВіК, панелей керування автоматизацією, розподільних пристроїв низької/середньої напруги, керування двигунами, інтерфейсів ПЛК, джерел живлення, будівельного або медичного обладнання, елементів керування освітленням. Цей продукт відповідає міжнародним стандартам і сертифікатам, таким як МЕК, CE, UL, CSA, EAC, Lloyd's, RoHS і REACH. Реле RXM слід використовувати з розеткою RXZE (гвинтовий затиск, гвинтовий роз’єм, вставна клема). Для захисту від вібрацій до розетки можна додати пластиковий/металевий затискач. Також доступні модулі захисту та маркування. Продається партіями по 10 штук, артикул включає лише реле. Вставні реле RXM - це серія промислових вставних реле, призначених як для простих, так і для складних систем автоматизації, які доступні з контактами 2 CO (12A), 3 CO (10A), 4 CO (6A) та 4 CO (3A) низького рівня.



Технічні характеристики

Главное

Серія продукту	Електромеханічні реле Harmony
Назва серії	Серія RXM
Тип виробу або компоненту	Вставне реле
Тип реле	Miniature relay
Тип контакту та з'єднання	4 перемикаючих контакти
Світлодіодний індикатор стану	З
Тип керування	Кнопка перевірки з можливістю блокування
[Uc] напруга схеми керування	230 В змінний струм 50/60 Гц
[Ithe] умовний тепловий струм в оболонці	6 А
Максимальний струм у сталому режимі	5 А

Дополнительно

[Uimp] номінальна імпульсна витримувана напру	2,5 кВ впродовж 1.2/50 мкс
[Ie] номінальний робочий струм	3 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально закритий відповідно до МЕК 3 А на 250 В (AC) нормально закритий відповідно до МЕК 6 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально відкритий відповідно до МЕК 6 А на 250 В (AC) нормально відкритий відповідно до МЕК 6 А на 277 В (AC) відповідно до UL 8 А на 30 В (ПОСТІЙНИЙ СТРУМ) відповідно до UL
Мінімальна комутаційна здатність	170 мВт на 10 мА, 17 В
Електрична зносостійкість	100000 циклы для резистивний навантаження
Cереднє споживання котушки [ВА]	1,2 на 60 Гц
Діапазон номінальної робочої напруги	184...253 В змінний струм
[Ui] номінальна напруга ізоляції	250 В відповідно до МЕК 300 В відповідно до CSA 300 В відповідно до UL
Cередня витрата	1,2 В·А на 60 Гц
Максимальна напруга перемикання	250 В відповідно до МЕК
Поріг напруги відпускання	>= 0.15 Uc
Струм навантаження	6 А на 250 В змінний струм 6 А на 28 В постійний струм
Робочий час	20 мс
Максимальна комутаційна здатність	1500 ВА/168 ВТ
Середній опір	15000 Ом на 20 °C +/- 15 %
Механічна зносостійкість	10000000 циклы
Показники надійності безпеки	B10d = 100000
Робоча швидкість	<= 1200 циклів/год під навантаженням <= 18000 циклів/год Холостий хід
Коефіцієнт використання	20 %
Габаритна висота CAD	82,8 мм
Габаритна глибина CAD	80,35 мм
Інтегральний час	20 мс
Електрична міцність ізоляції	1300 В змінний струм між контактами з мікро вимкнення ізоляція 2000 В змінний струм між котушкою і контактом з базова ізоляція ізоляція 2000 В змінний струм між полюсами з базова ізоляція ізоляція
Код сумісності	RXM
Ступінь захисту	RT I
Ступінь забруднення	2
Робоче положення	Будь-яка позиція
Рівні тесту	Рівень А груповий монтаж
Опис виробу	Повний комплект
Матеріал контакту	AgNi
Форма контакту	Плоский (типу Faston)
Маса нетто	0,037 кг

Dimensions Drawings

Dimensions

Pin Side View

Connections and Schema

Wiring Diagram

Symbols shown in blue correspond to Nema marking.
