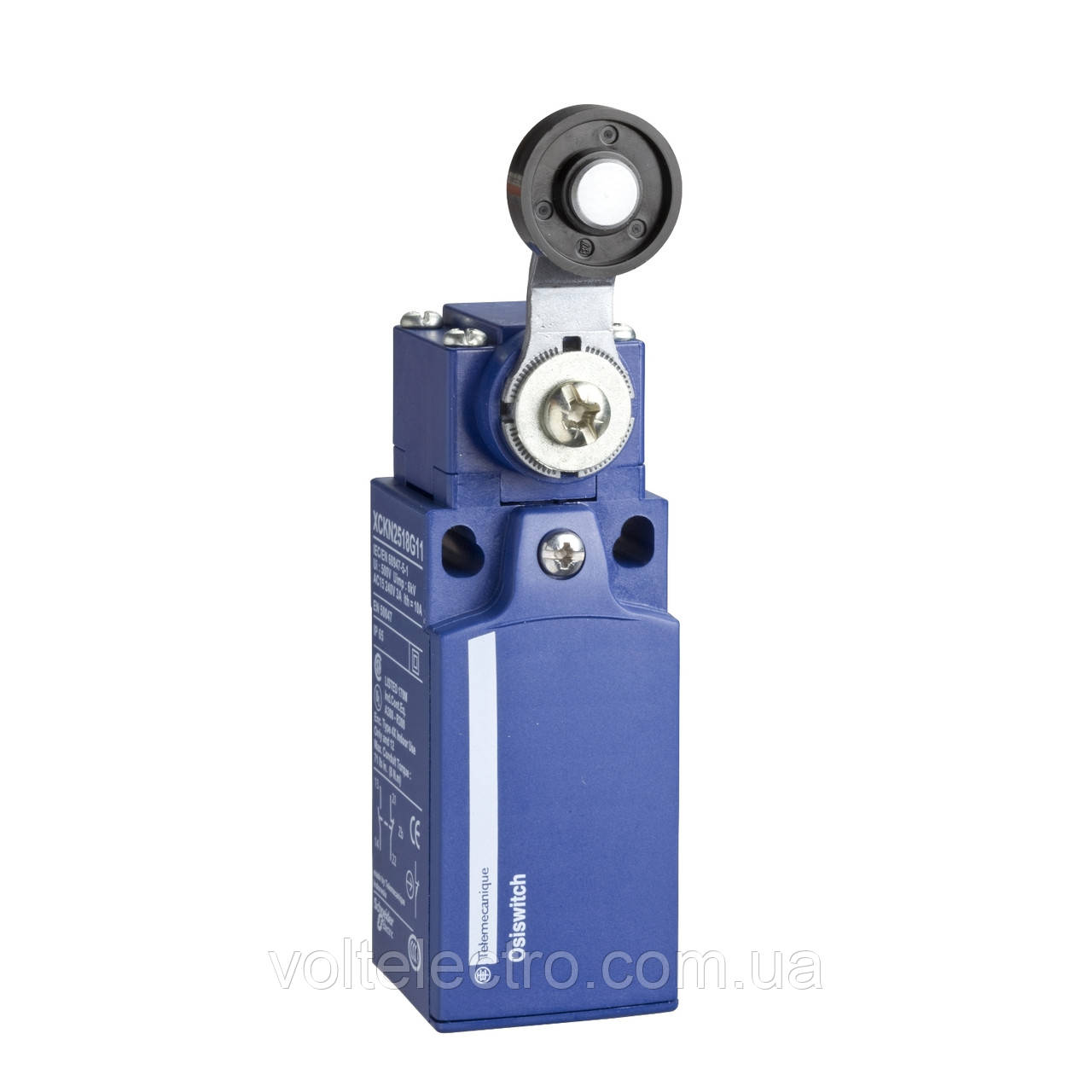

XCKN2118G11 Кінцевий вимикач ролик 1 Н.З. + 1 Н.В. PG11

-15%
  • В наявності
  • Код: XCKN2118G11

1 188,12 ₴

1 009,90 ₴

+380 (68) 052-00-91
kyivstarВіктор
  • +380 (68) 052-00-91
    viber Для замовлень Viber
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
повернення товару протягом 14 днів за домовленістю
XCKN2118G11 Кінцевий вимикач ролик 1 Н.З. + 1 Н.В. PG11
XCKN2118G11 Кінцевий вимикач ролик 1 Н.З. + 1 Н.В. PG11
1 188,12 ₴1 009,90 ₴
В наявності
+380 (68) 052-00-91
kyivstarВіктор
  • +380 (68) 052-00-91
    viber Для замовлень Viber
Опис
Характеристики
Специфікація
Інформація для замовлення

КІНЦ. ВИМИКАЧ 1НО1НЗ ВВОД PG11

XCKN2118G11



Паспорт продукту

Головна
Серія продукту Кінцеві вимикачі Telemecanique XC Standard
Назва серії Стандартный формат
Тип виробу або компоненту Кінцевий вимикач
Назва пристрою XCKN
Конструкція датчика Компактна форма А
Тип корпусу Фіксований
Тип головки Поворотна головка
Матеріал Пластик
Матеріал корпусу Пластиковий
Матеріал головки Пластиковий
Режим фіксації Корпусом
Рух робочої головки Поворотний
Тип рукоятки Важіль з роликом із пружинним поверненням Термопластик
Тип підведення Підведення збоку, 2 напрямки
Кабельний ввід 1 введення з різьбленням під кабельний сальник Pg 11
Кількість полюсів 2
Тип та склад контакту 1 Н.З. + 1 Н.В.
Експлуатація контакту Миттєва дія
Додаткове
Траєкторії 24/40 мм
Активація вимикача 30° кулачком
Тип підключення Гвинтові затискачі, момент затяжки: 1 x 0,34...2 x 1,5 мм²
Форма ізоляції контактів Zb
Пряме розмикання З
Мінімальний момент, необхідний прямого роз 0,15 Н.м
Мінімальна крутний момент для відключення 0,1 Н.м
Максимальна швидкість активації 1,5 м/с
Кодове позначення контакту A300, AC-15 (Ue = 240 В), Ie = 3 А, Ithe = 10 А відповідно доEN/МЕК 60947-5-1 додаток А
R300, DC-13 (Ue = 250 В), Ie = 0,1 А відповідно доEN/МЕК 60947-5-1 додаток А
[Ui]Номінальна напруга ізоляції 300 В відповідно доUL 508
500 В(ступінь забруднення3) відповідно доIEC 60947-1
300 В відповідно доCSA C22.2 № 14
[Uimp]Номінальна витримувана імпульсна напру 6 кВ відповідно доIEC 60664
6 кВ відповідно доIEC 60947-1
Захист від короткого замикання 10 А Картридж Запобіжник, тип gG
Електрична зносостійкість 5000000 циклів, DC-13, 120 В, 4 Вт, продуктивність <60 цикл/хв, коефіцієнт навантаження0,5 відповідно доIEC 60947-5-1 додаток С
5000000 циклів, DC-13, 24 В, 10 Вт, продуктивність <60 цикл/хв, коефіцієнт навантаження0,5 відповідно доIEC 60947-5-1 додаток С
5000000 циклів, DC-13, 48 В, 7 Вт, продуктивність <60 цикл/хв, коефіцієнт навантаження0,5 відповідно доIEC 60947-5-1 додаток С
Механічна зносостійкість 10000000 циклів
Ширина 30 мм
Висота 108 мм
Глибина 44,5 мм
Маса нетто 0,175 кг
Опис затискачів ISO n°1 (21-22)NC
(13-14)NO
Екологічна оцінка
Ударостійкість 45 gn для 11 мс відповідно доМЕК 60068-2-27
Вібростійкість 25 gn (f= 10…500 Гц)відповідно доIEC 60068-2-6
Ступінь захисту IP65відповідно доМЕК 60529
Ступінь ударозахисту IK04 відповідно доEN 50102
Категорія перенапруги Клас II відповідно доIEC 61140
Клас II відповідно доNF C 20-030
Робоча температура навколишнього повітря -25…70 °C
Температура навколишнього повітря для збер -40…70 °C
Захисна обробка TC
Сертифікація виробу CSA
UL
CCC
Стандарти IEC 60204-1
CSA C22.2 № 14
EN 60204-1
IEC 60947-5-1
EN 60947-5-1
UL 508

Dimensions Drawings

Dimensions



(1)

1 tapped entry for Pg 11 cable gland

(2)

Ø: 2 elongated holes Ø 4.3 x 6.3 on 22 mm centres, 2 holes Ø 4.3 on 20 mm centres.





Mounting and Clearance

Mounting with Cable Entry

Position of Cable Gland



(1)

Recommended

(2)

To be avoided







Mounting with Rotary Heads and Levers

Type of Cam



(1)

Recommended

(2)

To be avoided





Connections and Schema

Wiring Diagram

2-pole NC + NO Snap Action

Technical Description

Characteristics of Actuation

Switch Actuation by 30° Cam



Functionnal Diagram



(P)

Positive opening point

(1)

NC contact with positive opening operation

(2)

Closed

(3)

Open

(4)

Tripping

(5)

Resetting





Основні
ВиробникSchneider Electric
Країна виробникФранція
Кількість замикаючих контактів1 шт.
Кількість робочих положень2
Кількість розмикальних контактів1 шт.
Номінальна сила струму6 А
Номінальна робоча напруга змінного струму250 В
