Інтелектуальне логічне програмоване реле Zelio Logic 12 вх/вих, дисплей+годинник, =24В SR2B121BD

-15%
  • В наявності
  • Код: SR2B121BD

8 126,76 ₴

6 907,74 ₴

+380 (68) 052-00-91
kyivstarВіктор
  • +380 (68) 052-00-91
    viber Для замовлень Viber
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
повернення товару протягом 14 днів за домовленістю
Інтелектуальне логічне програмоване реле Zelio Logic 12 вх/вих,  дисплей+годинник, =24В SR2B121BD
Інтелектуальне логічне програмоване реле Zelio Logic 12 вх/вих, дисплей+годинник, =24В SR2B121BD
8 126,76 ₴6 907,74 ₴
В наявності
+380 (68) 052-00-91
kyivstarВіктор
  • +380 (68) 052-00-91
    viber Для замовлень Viber
Опис
Характеристики
Інформація для замовлення



ІНТЕЛЕКТУАЛЬНЕ РЕЛЕ 12ВХ/ВИХ,ДИСПЛ+ГОДИН,=24В

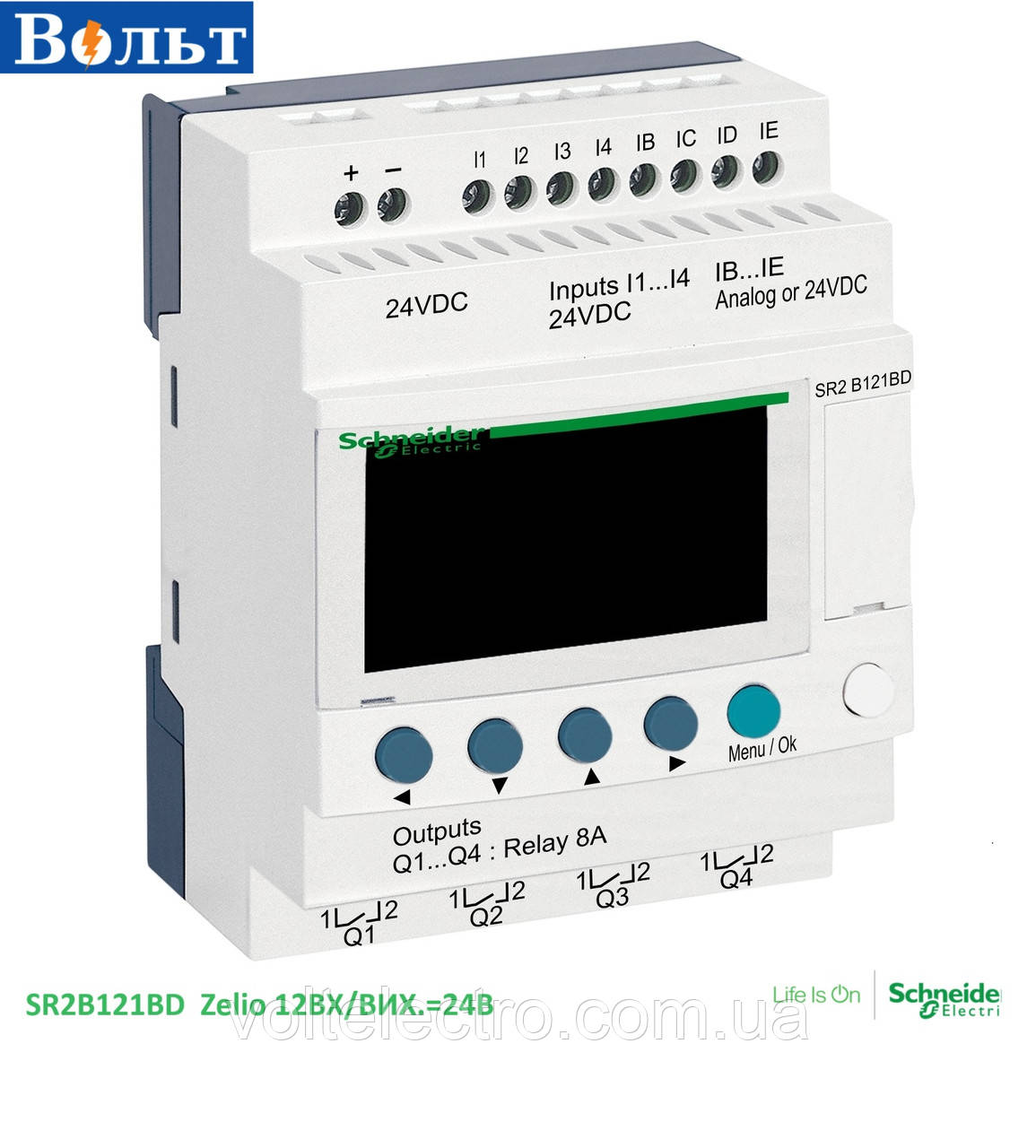

Зображення SR2B121BD Schneider Electric

SR2B121BD

Zelio logic реле компакт 12вход/вихід =24В

Опис

Це компактне інтелектуальне реле/програмований контролер Zelio Logic SR2 використовує напругу живлення 24 В постійного струму. Він має 12 входів/виходів з гвинтовими клемами, має вбудований годинник і РК-дисплей. Має компактну конструкцію, що дозволяє встановлювати його на DIN-рейку. Він також пропонує просте програмування, відображення та діагностику несправностей, дисплей і кнопки навігації. Його проста "ladder" логіка робить його адаптованим для неспеціалістів.



Входи/Виходи:

Загальна кількість - 12 шт. З них:

- дискретні входи - 8 шт., в тому числі 4 шт. можна використовувати як аналогові (0...10 В DC)
- релейні виходи - 4 шт.

Основні характеристики

серія продукту

Zelio Logic


тип продукту або компонента

Компактне інтелектуальне реле



Додаткові характеристики

локальний дисплей

З


к-ть рядків у програмі або функціональних блоків

0...500 з FBD програмування
0...240 с мову сходових діаграм LADDER програмування


час циклу

6...90 мс


термін резервного зберігання даних

10 років у 25 °C


похибка ходу годинника

6 с/в місяць 25 °C
12 хвилин на рік 0...55 °C


перевірки

(завантаження) пам'яті програм при кожному включенні живлення


номінальна напруга живлення [Us]

24 V пост. струм


межі напруги живлення

19.2...30 В


споживаний струм

100 мА (без модулів розширення)


розсіюється потужність, Вт

3 Вт без модулів розширення


захист від включення із зворотною полярністю

З


кількість дискретних входів

8 у відповідності з EN/МЕК 61131-2 тип 1


тип дискретного входу

Резистивні


напруга дискретного входу

24 V пост. Струму


струм дискретного входу

4 мА


частота рахунку

1 кГц для дискретний вхід


?????????? ??????? ?????????? ?????????? ? ????????? 1

>= 15 В для ланцюга дискретних входів I1...IA і IH...IR
>= 15 В для IB...IG використовується як ланцюг дискретного входу


граничний рівень комутації напруги в стані 0

<= 5 В для ланцюга дискретних входів I1...IA і IH...IR
<= 5 В для IB...IG використовується як ланцюг дискретного входу


current state 1 guaranteed

>= 1.2 mA для IB...IG використовується як ланцюг дискретного входу
>= 2.2 mA для ланцюга дискретних входів I1...IA і IH IR...


current state 0 guaranteed

<= 0.5 mA для IB...IG використовується як ланцюг дискретного входу
<= 0.75 mA для ланцюга дискретних входів I1...IA і IH IR...


сумісність входу

3-проводн. безконтактні PNP датчики (дискретний вхід)


номер аналогового входу

4


тип аналогового входу

Загальний режим


діапазон аналогового входу

0...24 V
0...10 V


макс. допустима напруга

30 V (ланцюг аналогового входу)


дозвіл аналогового входу

8 біт


значення молодшого значущого біта

39 mV (ланцюг аналогового входу)


час перетворення

Час циклу інтелектуального реле для ланцюг аналогового входу


помилка перетворення

+/- 5 % до 25 °C для ланцюг аналогового входу
+/- 6,2 % до 55 °C для ланцюг аналогового входу


повторюваність позиціонування

+/- 2 % до 55 °C для ланцюг аналогового входу


робоча відстань

10 m між станціями, з екранованим кабелем (датчик не гальванічно розв'язаний) для ланцюг аналогового входу


вхідний імпеданс

12 кОм (IB...IG використовується як ланцюг аналогового входу)
12 кОм (IB...IG використовується як ланцюг дискретного входу)
7.4 кОм (ланцюги дискретних входів I1...IA і IH...IR)


кількість виходів

4 релейних виходу вихід(и)


межі вихідної напруги

24...250 V пер. струм (релейний вихід)
5...30 V пост. струм (релейний вихід)


тип контактів

Ні для релейний вихід


вихідний тепловий струм

8 A для всіх 4 виходів (релейний вихід)


електрична зносостійкість

500000 цикли AC-12 230 В, 1.5 А для релейний вихід у відповідності з EN/IEC 60947-5-1
500000 цикли AC-15 230 В, 0.9 А для релейний вихід у відповідності з EN/IEC 60947-5-1
500000 цикли DC-12 в, 24 В, 1.5 А для релейний вихід у відповідності з EN/IEC 60947-5-1
500000 цикли DC-13 до 24 В, 0.6 А для релейний вихід у відповідності з EN/IEC 60947-5-1


комутаційна здатність, мА

>= 10 мА в 12 В (релейний вихід)


робоча частота, Гц

0.1 Гц (при Ie) для релейний вихід
10 Гц (режим холостого ходу) для релейний вихід


механічна зносостійкість

10000000 цикли (релейний вихід)


[Up] номінальна імпульсна витримується напруга

4 кВ згідно з EN/МЕК 60947-1 і EN/МЕК 60664-1


годинник

З


час спрацьовування

10 ms (з сост. 0 у упоряд. 1) для релейний вихід
5 ms (з сост. 1 компл. 0) для релейний вихід


з'єднання – клеми

Гвинтові затискачі, затискна здатність: 1 x 0,2...1 x 2,5 мм2 AWG 25...AWG 14 полугибкий
Гвинтові затискачі, затискна здатність: 1 x 0,2...1 x 2,5 мм2 AWG 25...AWG 14 жорсткий кабель
Гвинтові затискачі, затискна здатність: 1 x 0,25...1 x 2,5 мм2 AWG 24...AWG 14 гнучкий з кабельним наконечником
Гвинтові затискачі, затискна здатність: 2 x 0,2...2 x 1,5 мм2 AWG 24...AWG 16 жорсткий кабель
Гвинтові затискачі, затискна здатність: 2 x 0,25...2 x 0,75 мм2 AWG 24...AWG 18 гнучкий з кабельним наконечником


момент затяжки

0.5 Н-м


категорія перенапруги

III відповідно до EN/IEC 60664-1


маса продукту

0.25 кг



Умови експлуатації

стійкість до короткочасних зникнень напруги живлення

<= 1 мс


сертифікація продукту

CSA
GL
GOST
C-Tick
UL


стандарти

EN/МЕК 61000-4-4 рівень 3
EN/ІЕС 61000-4-2 рівень 3
EN/IEC 61000-4-3
EN/IEC 61000-4-12
EN/МЕК 61000-4-6 рівень 3
EN/IEC 61000-4-5
EN/IEC 60068-2-6 Fc
EN/IEC 61000-4-11
EN/IEC 60068-2-27 Ea


ступінь захисту IP

IP20 (клемний блок) відповідно до IEC 60529
IP40 (передня панель) відповідно до IEC 60529


характеристики навколишнього середовища

Директива щодо ЕМС у відповідності з EN/IEC 61000-6-2
Директива щодо ЕМС у відповідності з EN/IEC 61000-6-3
Директива щодо ЕМС у відповідності з EN/IEC 61000-6-4
Директива щодо ЕМС у відповідності з EN/МЕК 61131-2 зона B
Директива з низьковольтного обладнання у відповідності з EN/IEC 61131-2


перешкода випромінювана/наведена

Клас B у відповідності з EN 55022-11 група 1


ступінь забруднення

2 згідно з EN/IEC 61131-2


робоча температура навколишнього середовища

-20...40 °C невентильованими оболонці згідно з ІЕС 60068-2-1 і МЕК 60068-2-2
-20...55 °C згідно з ІЕС 60068-2-1 і МЕК 60068-2-2


температура навколишнього середовища при зберіганні

Від -40 до 70 °C


робоча висота

2000 м


максимальна висота при транспортуванні

<= 3048 м


відносна вологість

95 % без попадання конденсату або крапель води

Connections and Schema

Compact and Modular Smart Relays

Connection of Smart Relays on DC Supply

(1) 1 A quick-blow fuse or circuit-breaker.

(2) Fuse or circuit-breaker.

(3) Inductive load.

(4) Q9 and QA: 5 A (max. current in terminal C: 10 A).

Discrete Input Used for 3-Wire Sensors

(1) 1 A quick-blow fuse or circuit-breaker.



Connection of Thermistor Input on DC Supply



NOTE: Ix = IB...IG

Основні
ВиробникSchneider Еlectric
Країна виробникФранція
РК дисплейТак
Захист від перепадів напругиТак
